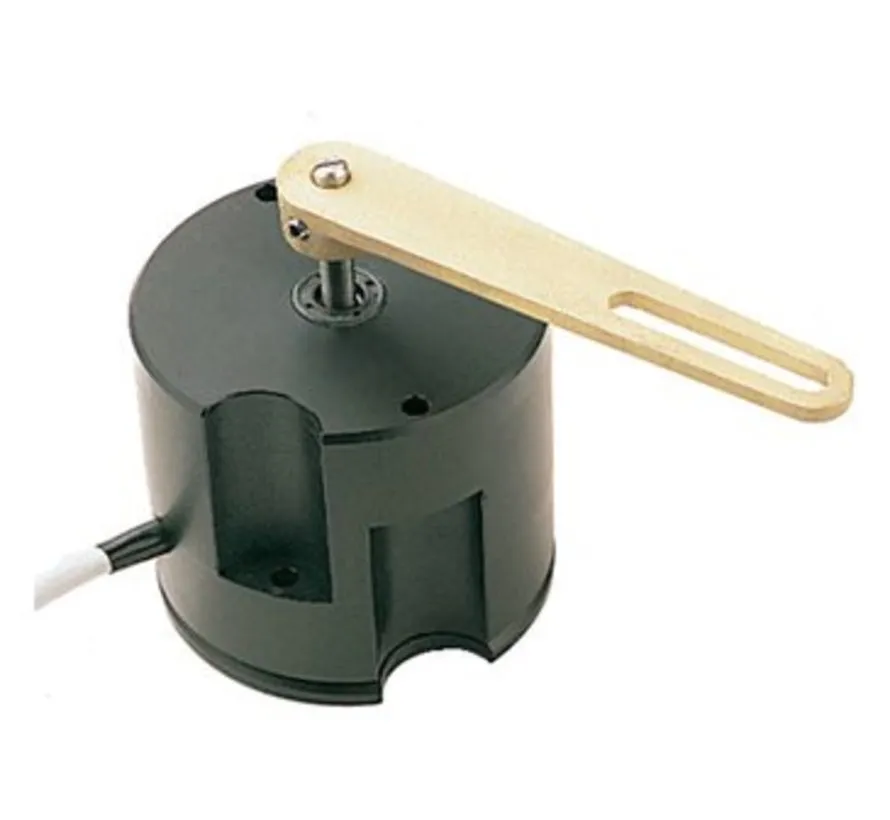

Der RF45X ist ein Ruderlagenanzeiger für mittelschwere Anwendungen.
Mechanisch ist er identisch mit seinem Vorgängermodell, dem RF45.
Der RF45X kann den RF45 ersetzen.
Elektrisch gibt er ein Frequenzsignal (pulsweitenmoduliert) entsprechend dem J3XX-Eingang (AP35/AP50) aus. Er kann aber auch ein Frequenzsignal (wählbar über interne Jumper) entsprechend dem AP45 und AP9 Mk3 ausgeben.
Der RF45X kann auch mit 24 VDC betrieben werden, eine nützliche Funktion beim Anschluss an einen eigenständigen Ruderlagenanzeiger.
Die Einheit wird in Rudernähe montiert und mechanisch über eine 1:1-Übertragungsstrecke mit dem Ruder verbunden.
Betrieb mit 12 und 24 VDC.
