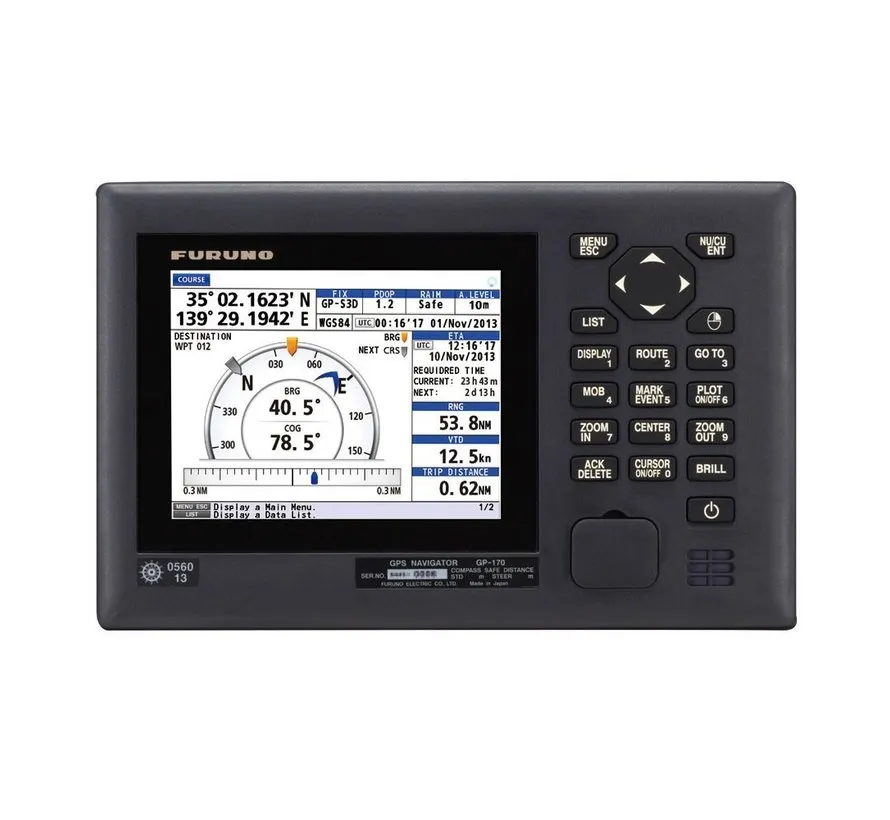

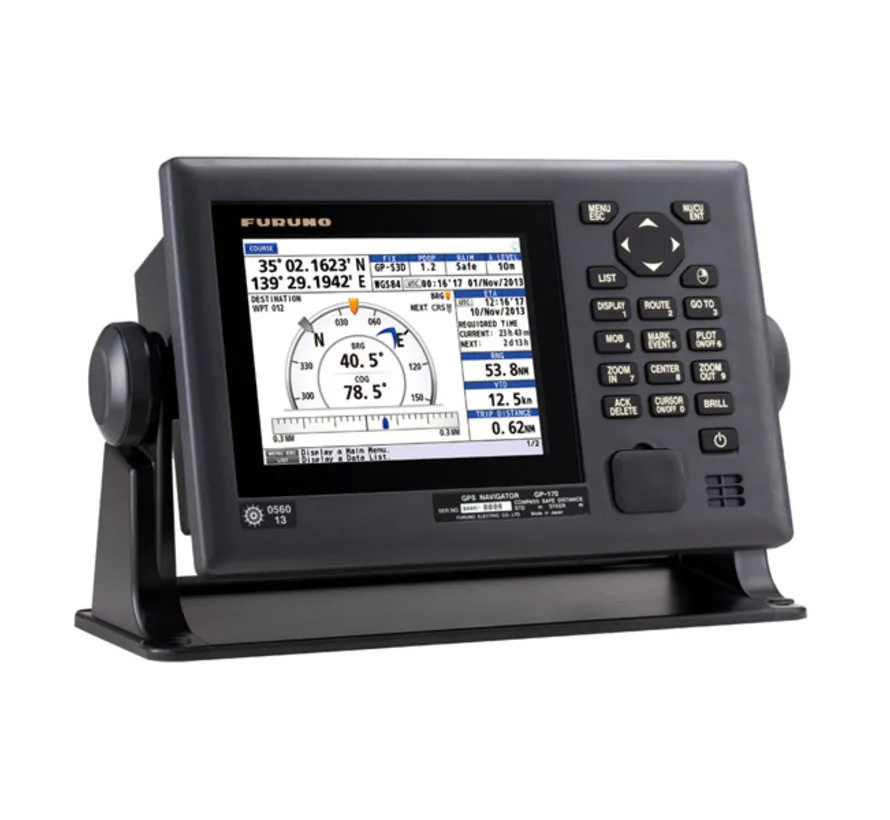

Der Furuno GP-170 ist ein professioneller GNSS/GPS-Navigator für den maritimen Markt und wurde als zuverlässiger Positionsgeber für unter anderem Radar, AIS, ECDIS, Autopilot, VDR und weitere Navigations- und Kommunikationssysteme entwickelt.
Der GP-170 ist für eine stabile und präzise Positionsbestimmung ausgelegt. Dank moderner GPS-Technologie und externer Antenneneinheit bietet das System eine hohe Empfangsstabilität, gute Genauigkeit und eine zuverlässige Positionsausgabe auch in anspruchsvollen maritimen Umgebungen. Darüber hinaus unterstützt der Navigator SBAS, DGNSS und QZSS SLAS, wodurch die Positionsgenauigkeit je nach verwendetem Korrektursignal weiter verbessert werden kann.
Ein wesentlicher Vorteil des GP-170 ist die 10-Hz-Positionsaktualisierung, wodurch die Position alle 0,1 Sekunden aktualisiert werden kann. Dadurch eignet sich dieses Modell besonders für Anwendungen, bei denen eine flüssige und stabile Positionsanzeige erforderlich ist, beispielsweise auf schnelleren Schiffen oder in Brückensystemen mit mehreren vernetzten Navigationssensoren.

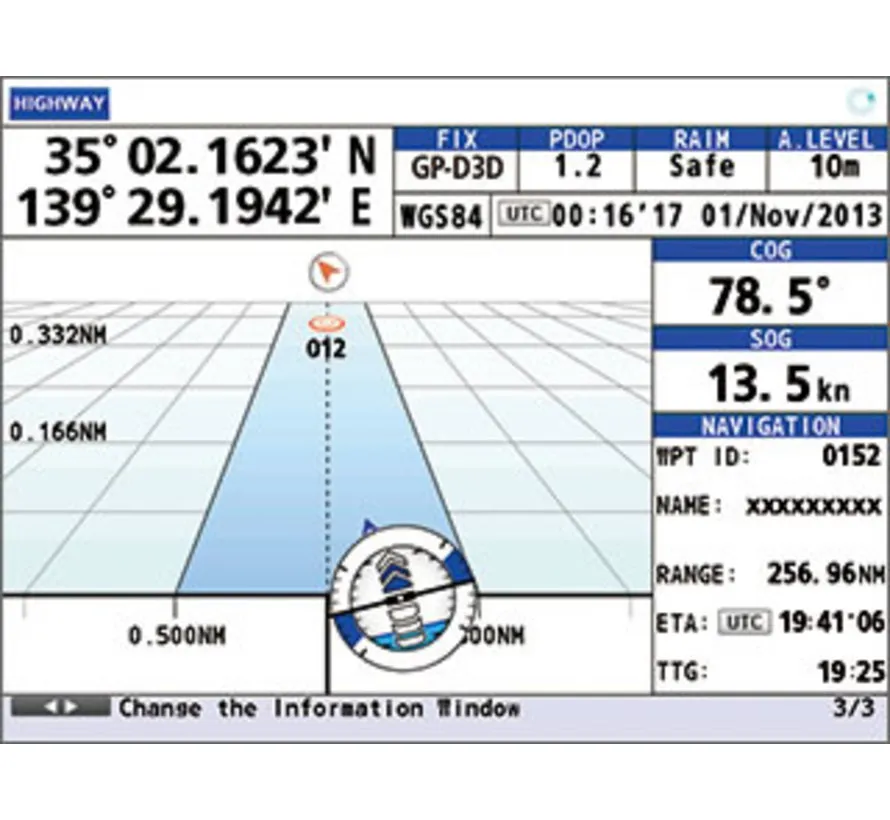

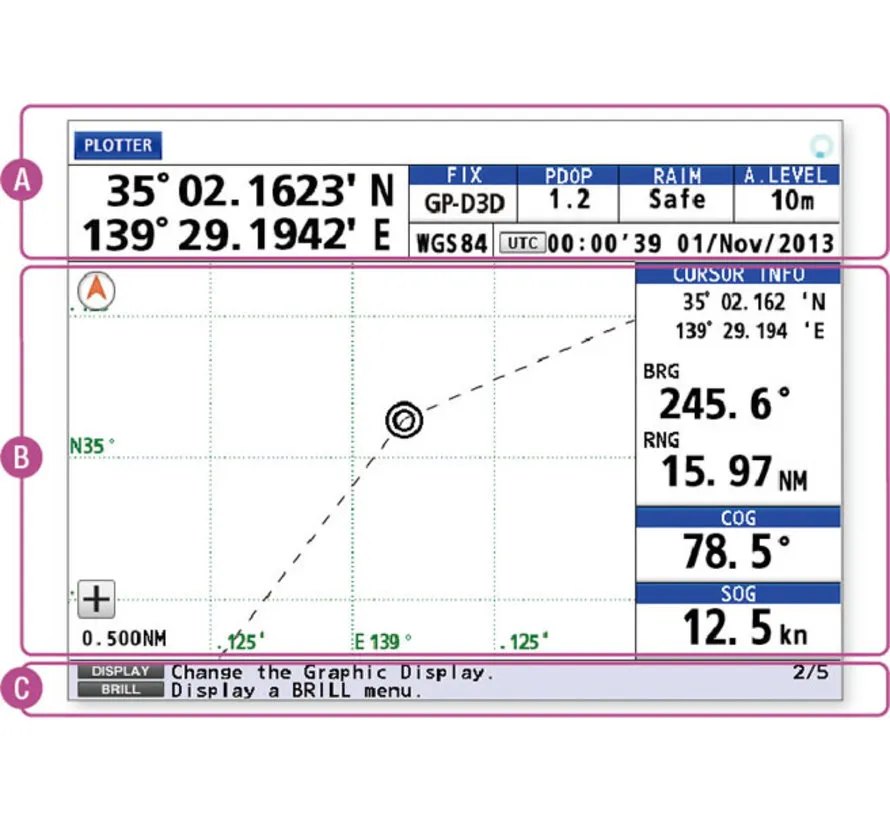

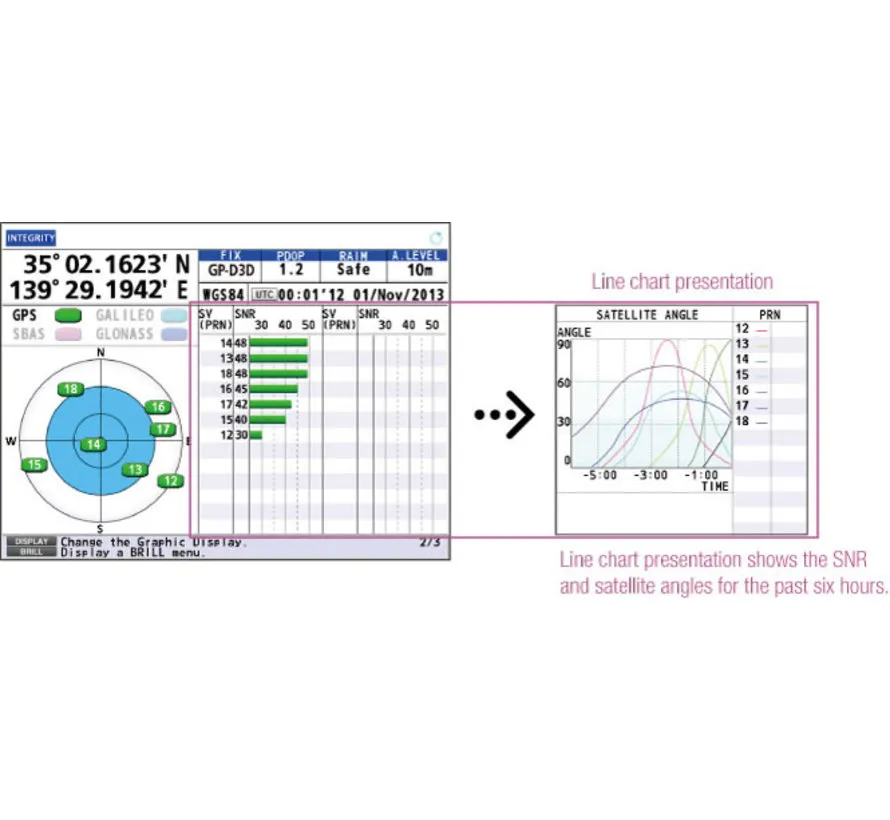

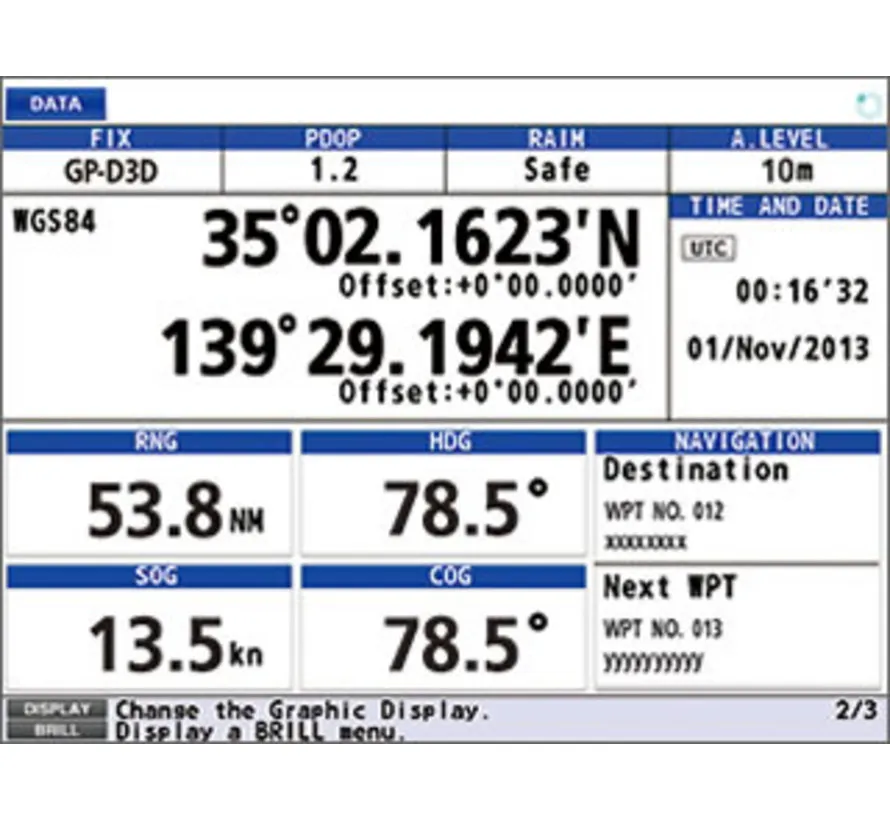

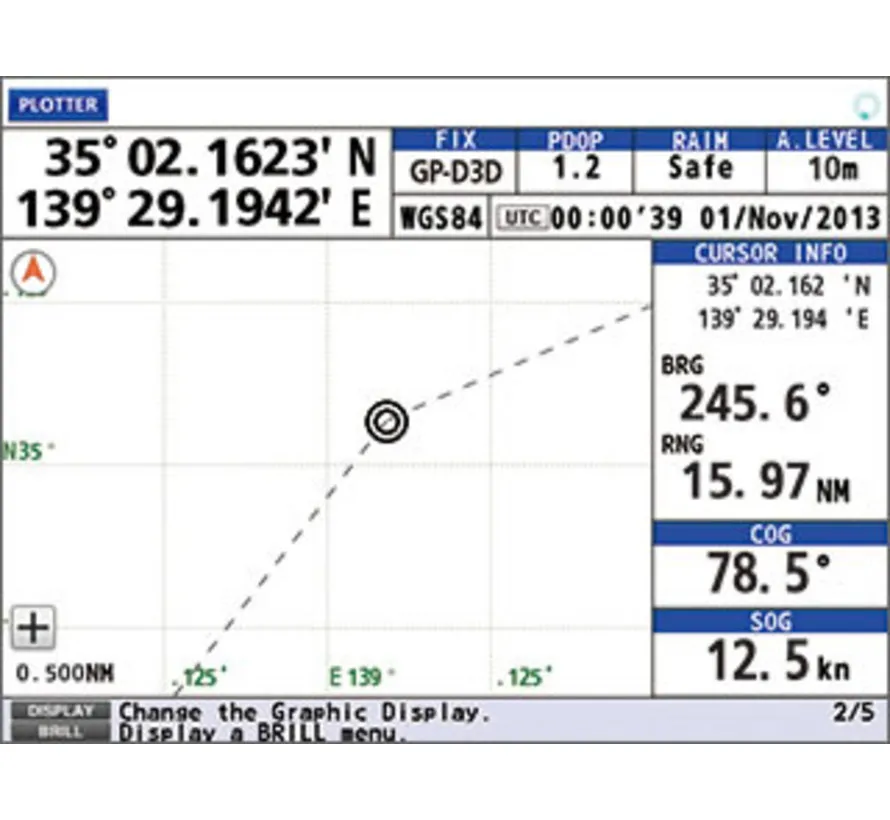

Der Navigator verfügt über ein hochwertiges Farbdisplay mit einer Auflösung von 640 x 480 Pixeln sowie umfangreiche Navigations- und Datenanzeigen. Über den USB-Anschluss an der Vorderseite können unter anderem Routendaten, Menüeinstellungen und Benutzereinstellungen importiert oder exportiert werden. Das System unterstützt außerdem die Speicherung von Wegpunkten, Routen, Tracks und Markierungen für den professionellen Bordbetrieb.

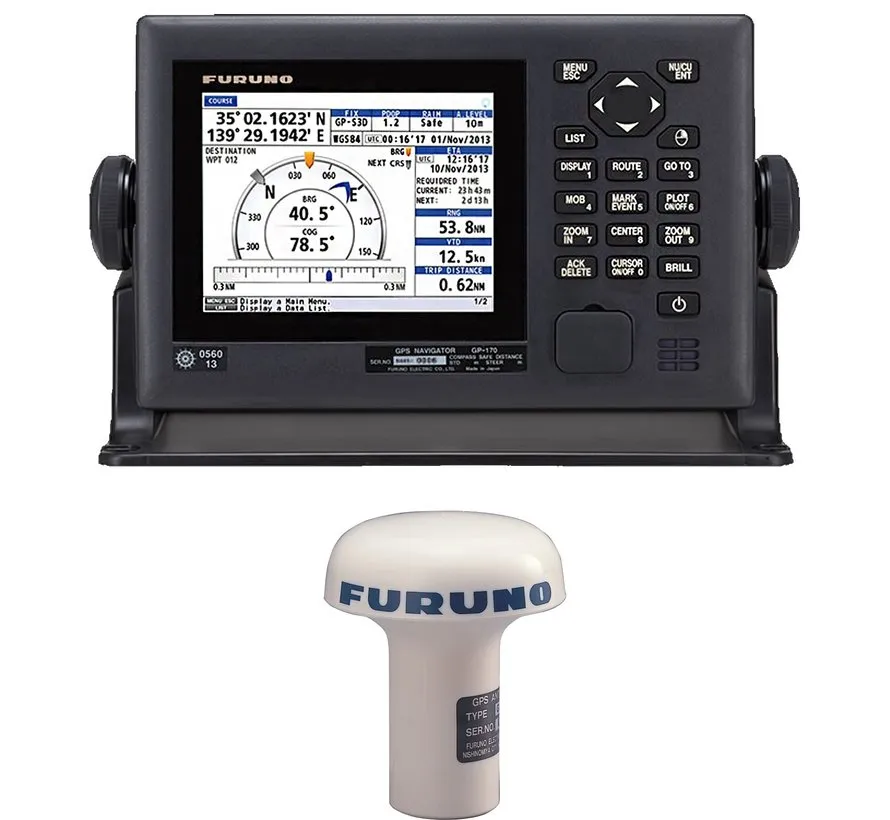

Die mitgelieferte Furuno GPA-017S ist eine kompakte GPS-Antenne für den GP-170. Diese Antenne ist speziell für den GPS-Empfang ausgelegt, besitzt ein kompaktes Gehäuse und eignet sich ideal für maritime Installationen. Für optimale Ergebnisse sollte die Antenne möglichst hoch und frei von Hindernissen montiert werden, außerhalb von Radar- und Inmarsat-Strahlungsbereichen sowie in ausreichendem Abstand zu VHF-/UHF-Antennen.
Für Installationen an Bord ist der GP-170 vielseitig einsetzbar. Das Gerät unterstützt IEC 61162-1, IEC 61162-2 und IEC 61162-450, mit mehreren seriellen Schnittstellen, einem Ethernet-Anschluss und einem frontseitigen USB-Port. Die Standardversorgung erfolgt über 12-24 VDC. Die Display-Einheit besitzt die Schutzklasse IP25, während die Antenneneinheit IP56 bietet.
Wichtigste Vorteile
- Professioneller IMO-konformer GNSS/GPS-Navigator
- Geeignet als Positionssensor für Radar, AIS, ECDIS und Autopilot
- 10 Hz Positionsaktualisierung für flüssige Positionsdaten
- Unterstützung für SBAS, DGNSS und QZSS SLAS
- IEC 61162-450 Ethernet zur Integration in Brückennetzwerke
- Kompakte GPA-017S GPS-Antenne im Lieferumfang
- USB-Frontanschluss für Import und Export von Einstellungen und Daten
Technische Daten Furuno GP-170
Allgemein
- Modell: Furuno GP-170
- Typ: GNSS Navigator / GPS Navigator
- Einsatzbereich: professionelle Schifffahrt, Brückensysteme, große Yachten und Arbeitsboote
Navigation / Empfang
- Unterstützte Systeme: GPS, SBAS, QZSS, GLONASS
- GPS/SBAS/QZSS Frequenz: 1575.42 MHz ±1.023 MHz
- GLONASS Frequenz: 1602.5625 MHz
- Tracking-Code: GPS C/A, SBAS C/A, QZSS C/A + L1S, GLONASS L10F
- Positionsupdate: 1 Sek. Standard, 0,1 Sek. maximal
- Tracking-Geschwindigkeit: 1.000 kn
- Time to First Fix: 90 Sek. bei Kaltstart
Genauigkeit
- GPS: max. 10 m (2 drms, HDOP < 4)
- DGPS / WAAS / MSAS / QZSS SLAS: bis 3 m (2 drms, HDOP < 4)
- GLONASS: max. 7 m (2 drms, HDOP < 4)
Display
- Typ: Farb-LCD
- Auflösung: 640 x 480
- Aktive Bildschirmgröße: 116,16 x 87,12 mm
- Helligkeit: 700 cd/m² typisch
Schnittstellen
- Seriell: 2x In/Out IEC 61162-1
- Seriell: 1x Out IEC 61162-1
- Seriell: 1x In/Out IEC 61162-2
- Ethernet: 1x IEC 61162-450
- USB: 1x Frontanschluss
Stromversorgung / Umgebung
- Versorgungsspannung: 12-24 VDC
- Betriebstemperatur Display: -15°C bis +55°C
- Betriebstemperatur Antenne: -25°C bis +70°C
- Relative Luftfeuchtigkeit: 95 % oder weniger bei 40°C
- Schutzklasse Display: IP25
- Schutzklasse Antenne: IP56
Physische Daten
- Abmessungen Display-Einheit: 275 x 170 mm Frontmaß
- Gewicht Display-Einheit: 2,2 kg ohne Beacon Receiver / 2,4 kg mit Beacon Receiver
- Montage: Tischmontage oder Einbaumontage / Flush Mount
Technische Daten Furuno GPA-017S Antenne
- Modell: Furuno GPA-017S
- Typ: GPS-Antenne für GP-170
- Anwendung: externe Antenne für stabilen GPS-Empfang
- Abmessungen: ca. Ø69 x 61 mm
- Gewicht: ca. 0,12 kg
- Schutzklasse: IP56
- Montagehinweis: freie Sicht zum Himmel, Abstand zu Radar-/Inmarsat-Bereichen und VHF-/UHF-Antennen
- 15 meter kabel
