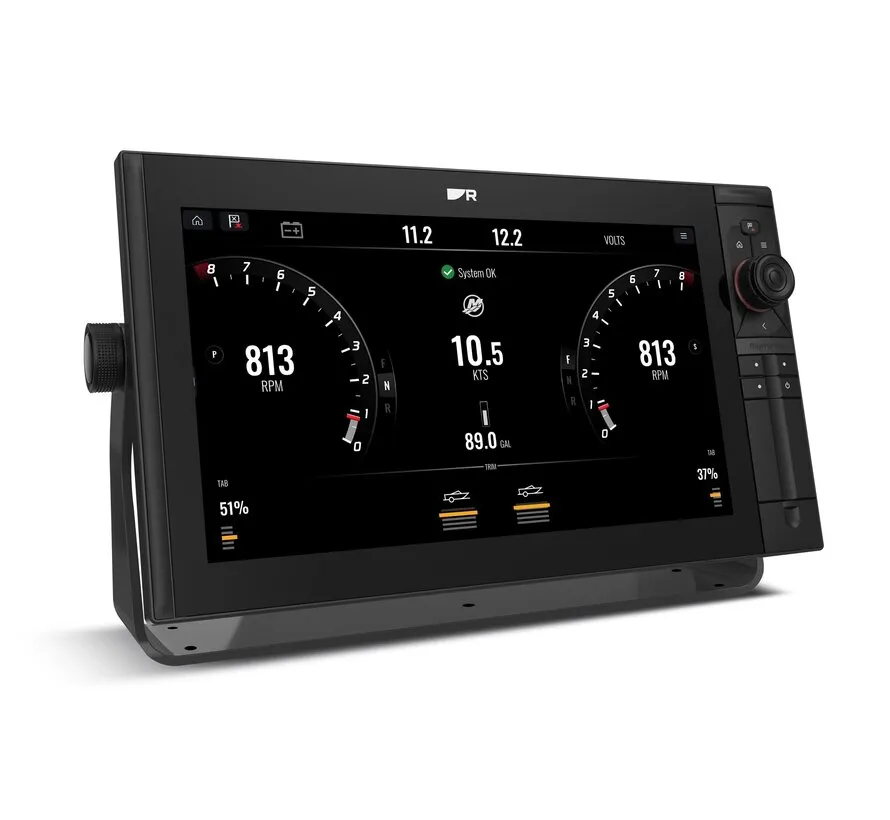

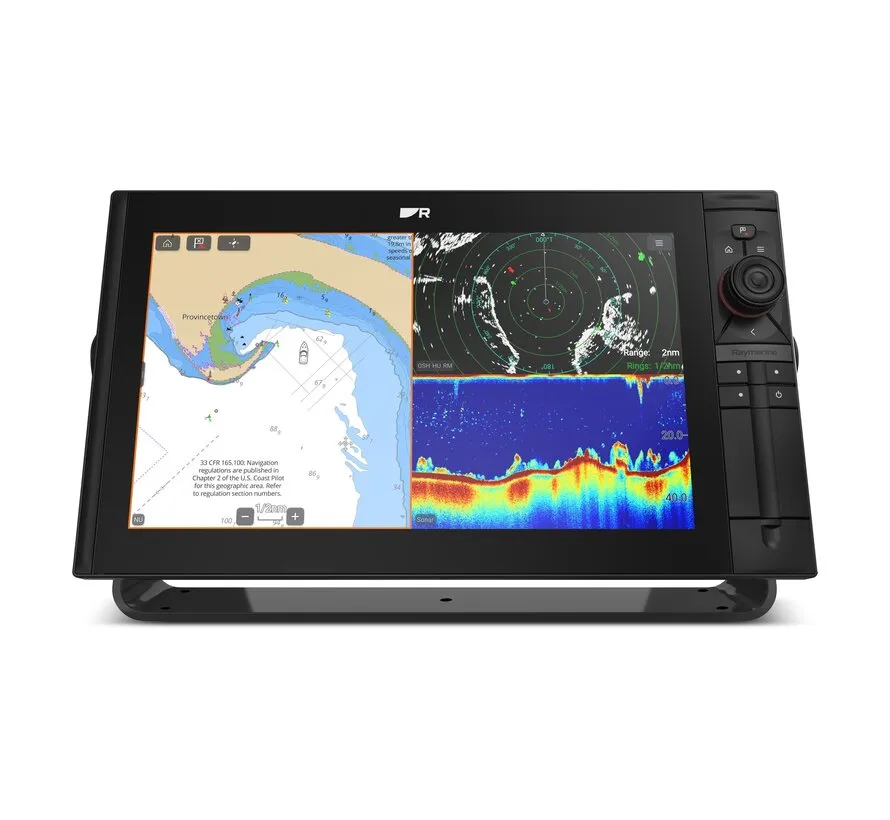

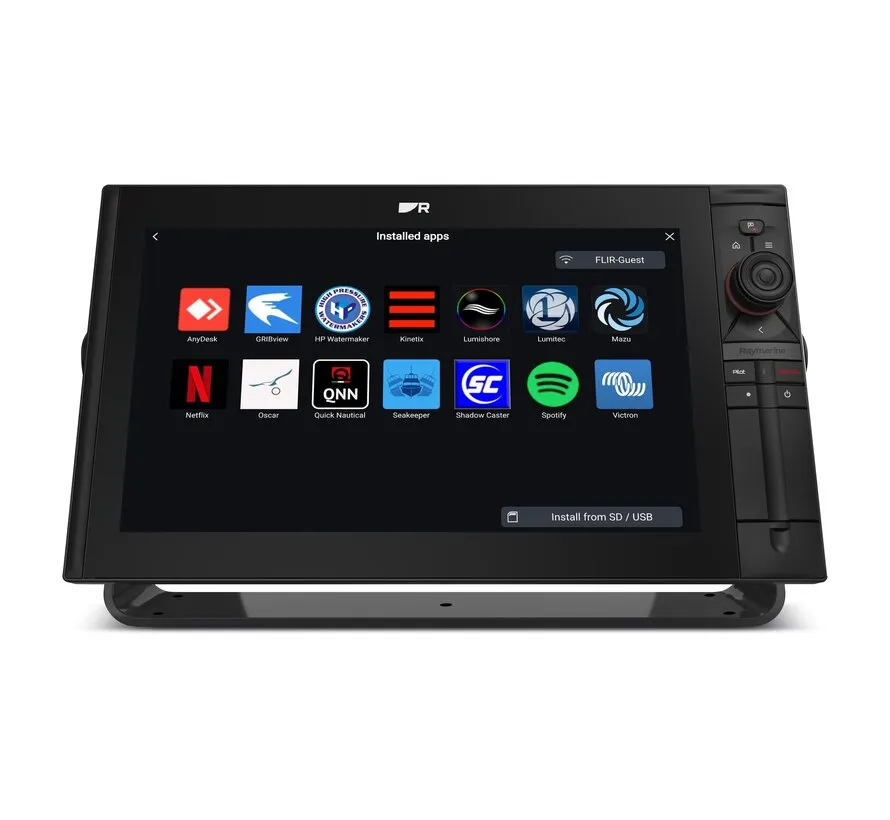

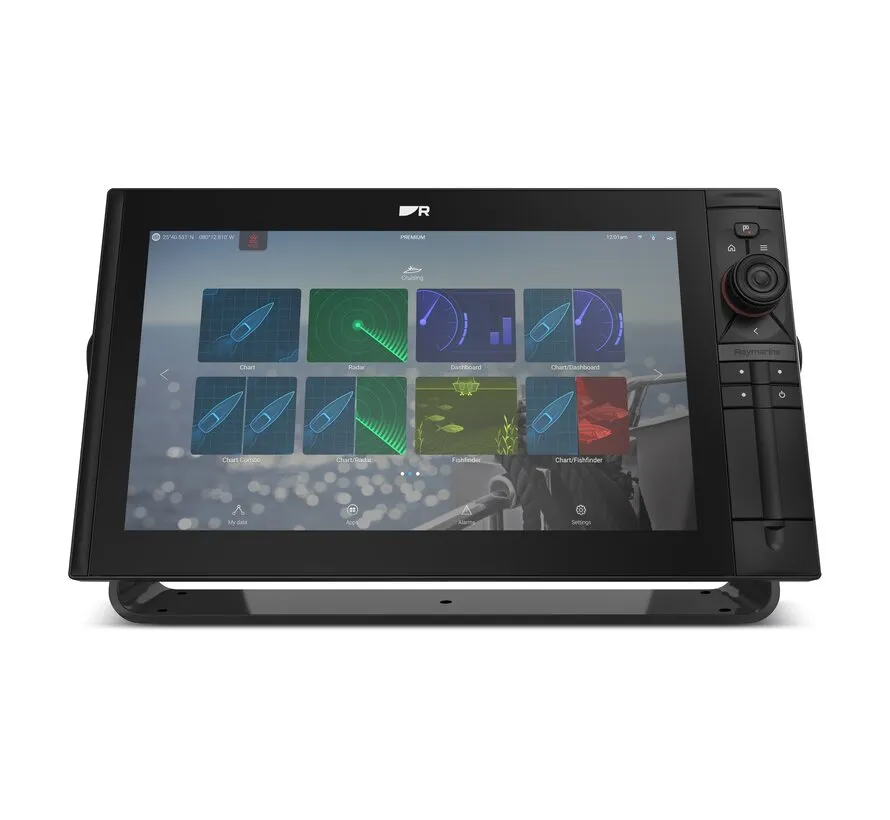

Der Raymarine Axiom 2 Pro 16 RVM ist ein leistungsstarkes Multifunktionsdisplay für Navigation, Fischsuche und die Integration verschiedener maritimer Systeme.

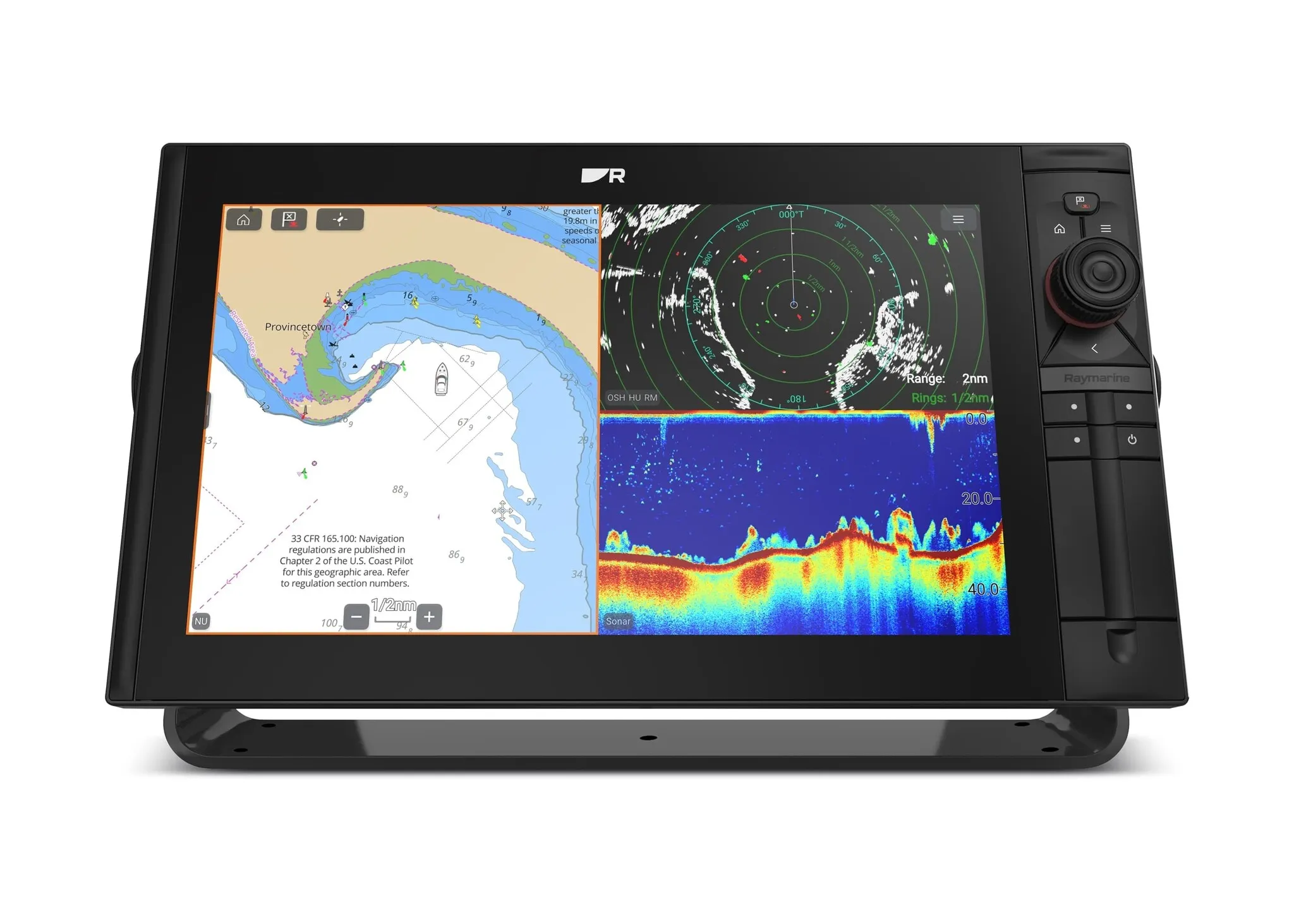

Das 16-Zoll-Full-HD-IPS-Display kombiniert Touchscreen-Bedienung mit physischen HybridTouch-Tasten. Die wasserabweisende HydroTough-Beschichtung verbessert die Bedienbarkeit bei Regen und Spritzwasser.
Die RVM-Ausführung besitzt ein integriertes Mehrkanal-Sonarmodul mit RealVision MAX 3D sowie einen separaten 1-kW-CHIRP-Sonarkanal für Tiefwasseranwendungen.
Display und Leistung
-
Marke: Raymarine
-
Modell: Axiom 2 Pro 16 RVM
-
Artikelnummer: E70658
-
Displayklasse: 16 Zoll
-
Aktive LCD-Diagonale: 15,6 Zoll
-
Displaytyp: IPS
-
Auflösung: 1920 × 1080 Pixel (Full HD)
-
Helligkeit: 1200 Nits
-
Betrachtungswinkel: 88° in alle Richtungen
-
Bedienung: HybridTouch 2
-
HydroTough-Beschichtung
-
Prozessor: 6-Core
-
Betriebssystem: LightHouse
Navigation und GPS
-
Integrierter GNSS-Empfänger
-
GPS, GLONASS, Galileo und BeiDou
-
GPS-Aktualisierung: 10 Hz
-
SBAS-Unterstützung
-
LightHouse Charts kompatibel
-
Navionics+ und Navionics Platinum+ kompatibel
-
Routen, Wegpunkte und Tracks
-
Radaroverlay mit kompatibler Radarantenne
Sonarfunktionen
-

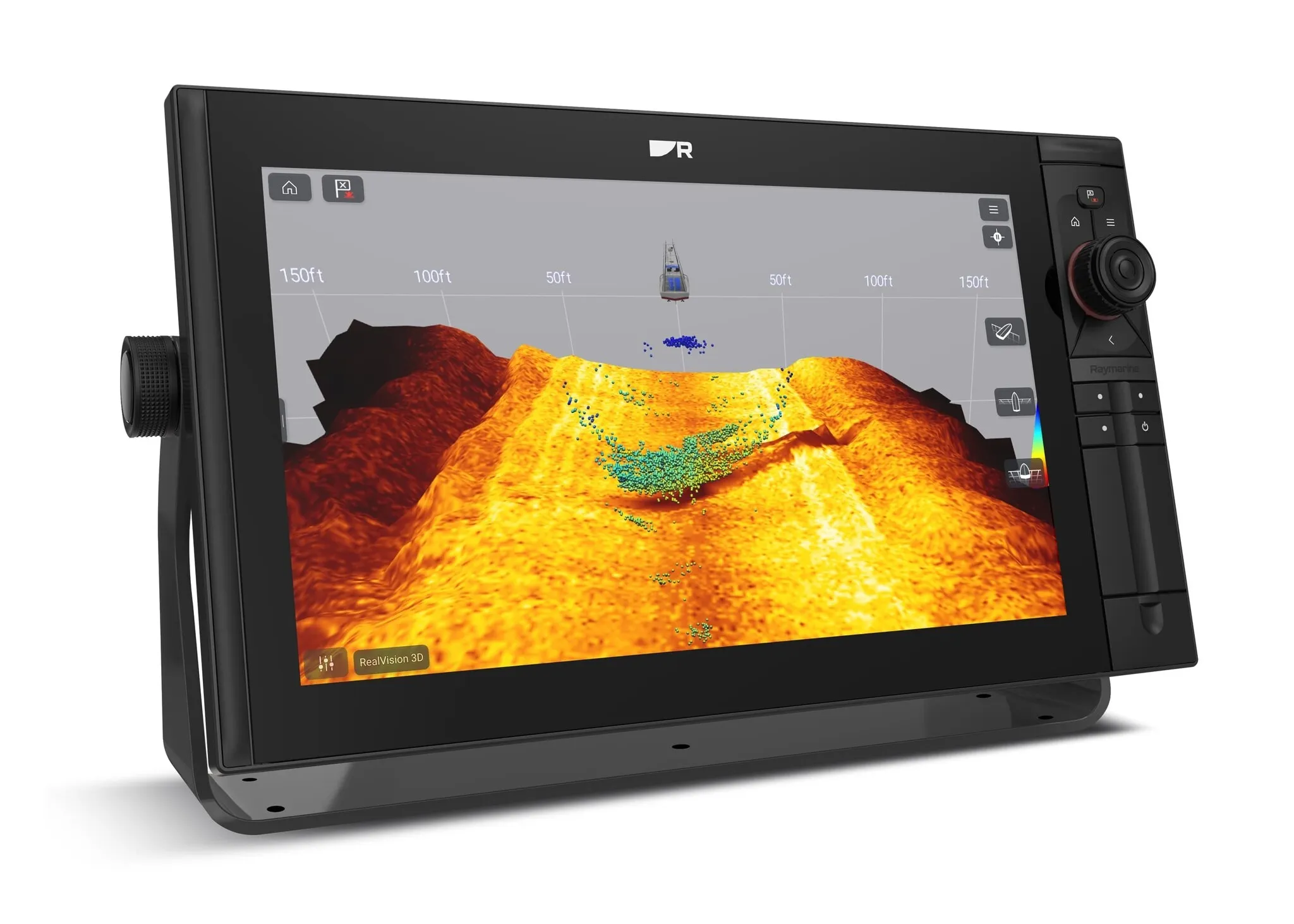

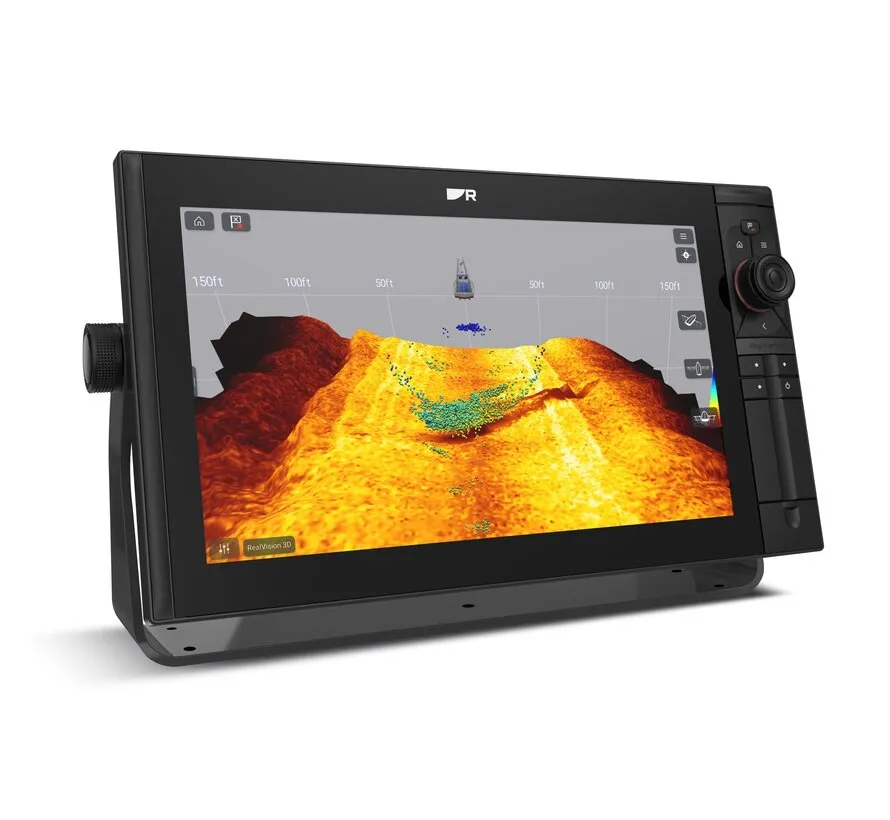

RealVision MAX 3D
-
High CHIRP
-
DownVision
-
SideVision
-
Separates 1-kW-CHIRP-Sonar
Technische Sonardaten:
-
RealVision MAX High CHIRP: 600 W RMS
-
Traditionelles CHIRP: 1000 W RMS
-
High CHIRP: 200 kHz
-
DownVision: 350 kHz
-
SideVision: 350 kHz
-
RealVision 3D: 350 kHz
-
1-kW-CHIRP-Frequenzbereich: 42–250 kHz, geberabhängig
Maximale Tiefenbereiche unter optimalen Bedingungen:
-
High CHIRP: ca. 366 m
-
DownVision: ca. 183 m
-
SideVision: ca. 91 m
-
RealVision 3D: ca. 91 m
-
1 kW CHIRP: bis ca. 914 m mit geeignetem Geber
Geberanschlüsse
-
1 × 25-poliger RealVision MAX / RealVision 3D Anschluss
-
1 × 11-poliger 1-kW-CHIRP-Anschluss
Geeignet für kompatible Raymarine RV-, RVM- und 1-kW-CHIRP-Geber.
Hinweis: Die verfügbaren Sonarfunktionen hängen vom angeschlossenen Geber ab.

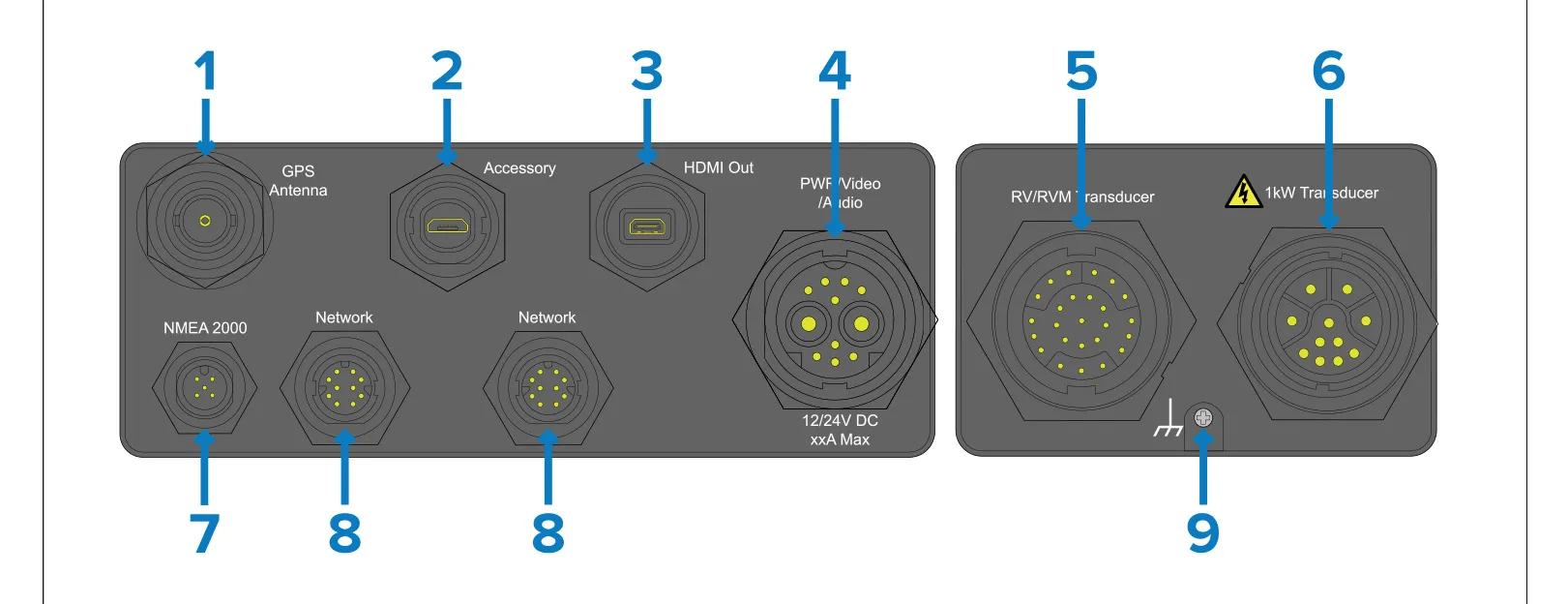

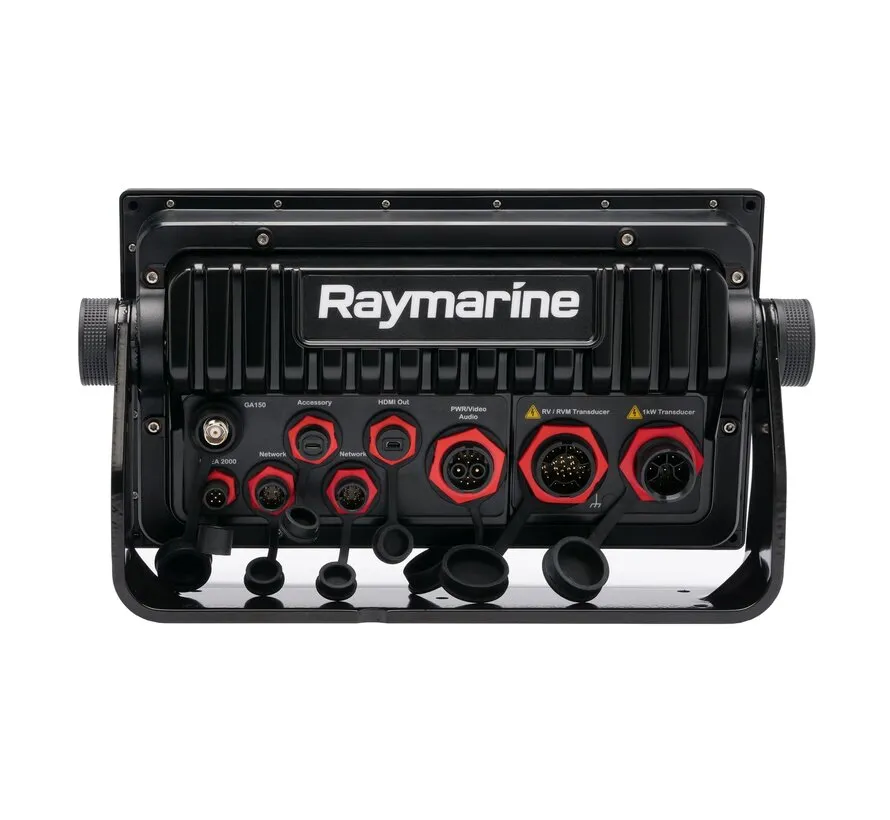

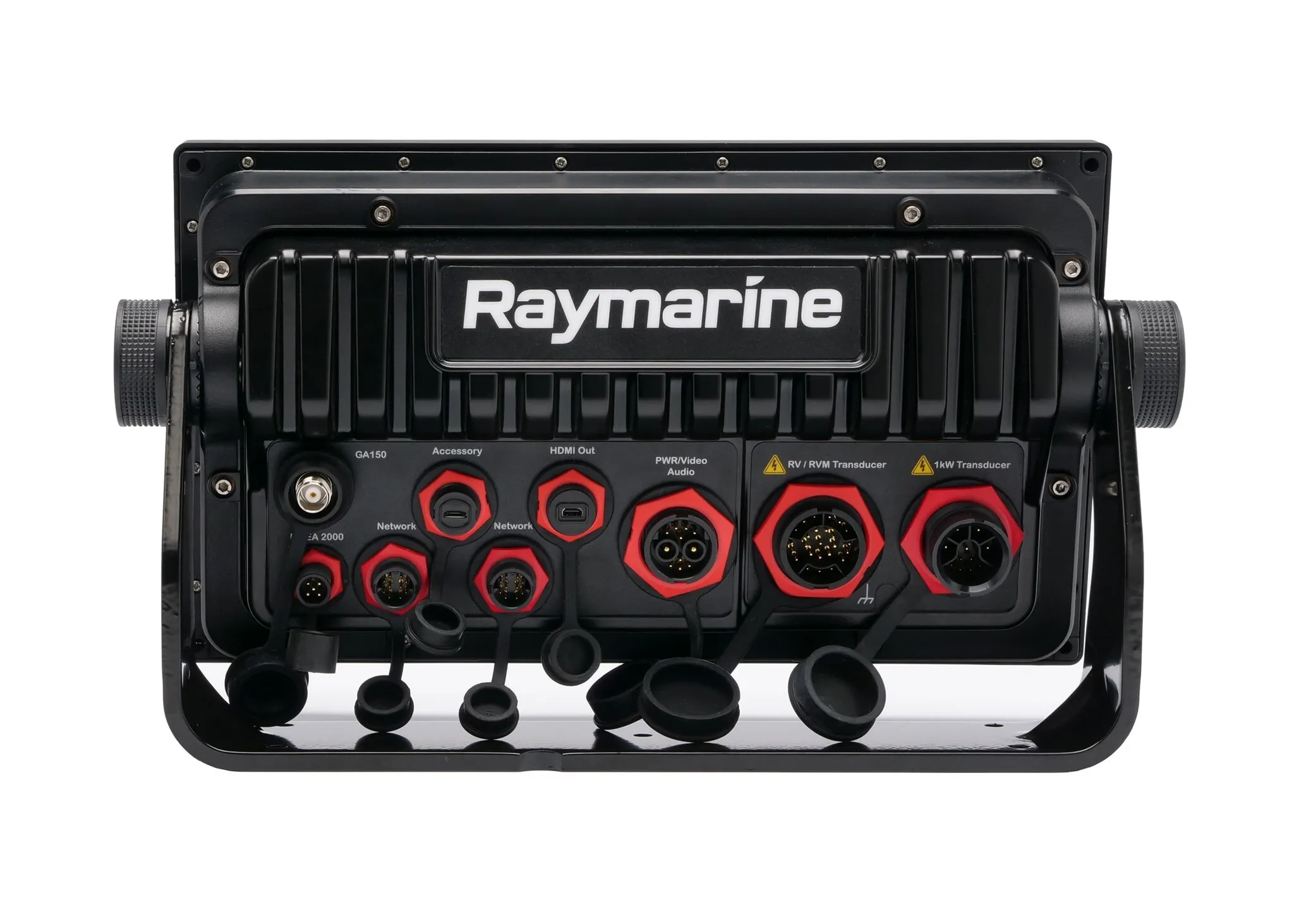

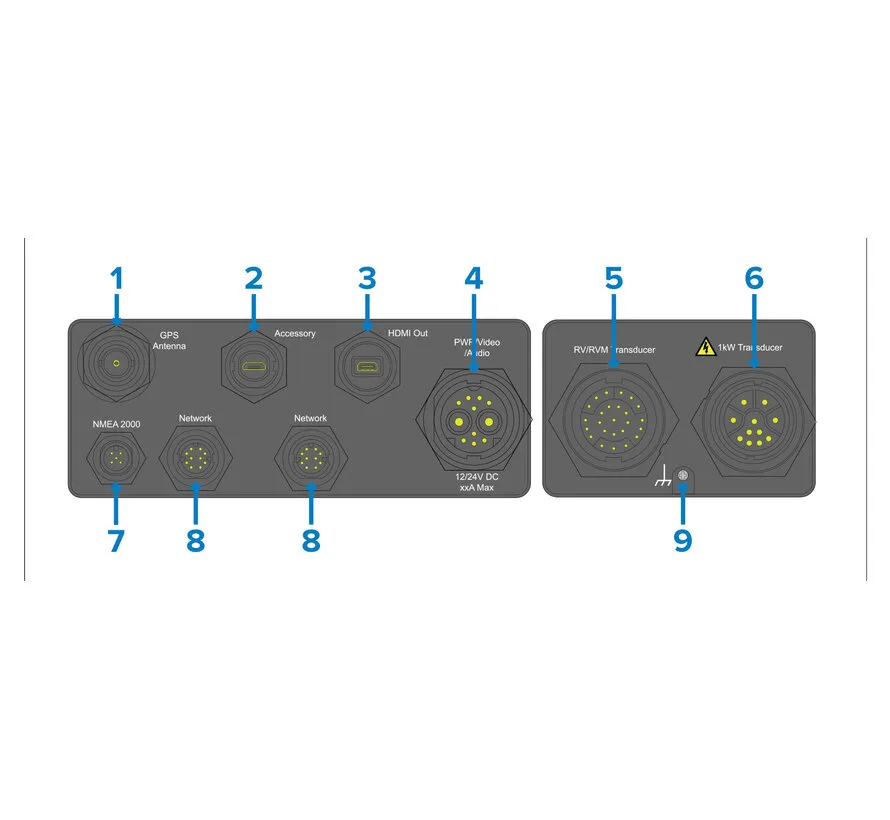

Netzwerk und Anschlüsse
-
NMEA 2000: DeviceNet
-
SeaTalkNG: über Adapterkabel
-
RayNet Ethernet: 2 × Gigabit
-
WLAN: 2,4 und 5 GHz
-
Bluetooth: 4.0
-
USB: Micro-B
-
HDMI-Ausgang: Micro-HDMI Typ D
-
Analoger Videoeingang: BNC
-
Audioanschlüsse: RCA über Stromkabel
-
Externe GPS-Antenne: TNC
-
Interner Speicher: 64 GB
-
Speicherkarten: 2 × microSDXC
-
NMEA 0183: optional über geeignete Schnittstelle
Erweiterungsmöglichkeiten
-
Raymarine Quantum 2 Radar
-
Cyclone Radar
-
Evolution-Autopilot
-
AIS
-
FLIR-Wärmebildkameras
-
CAM300
-
ClearCruise Augmented Reality
-

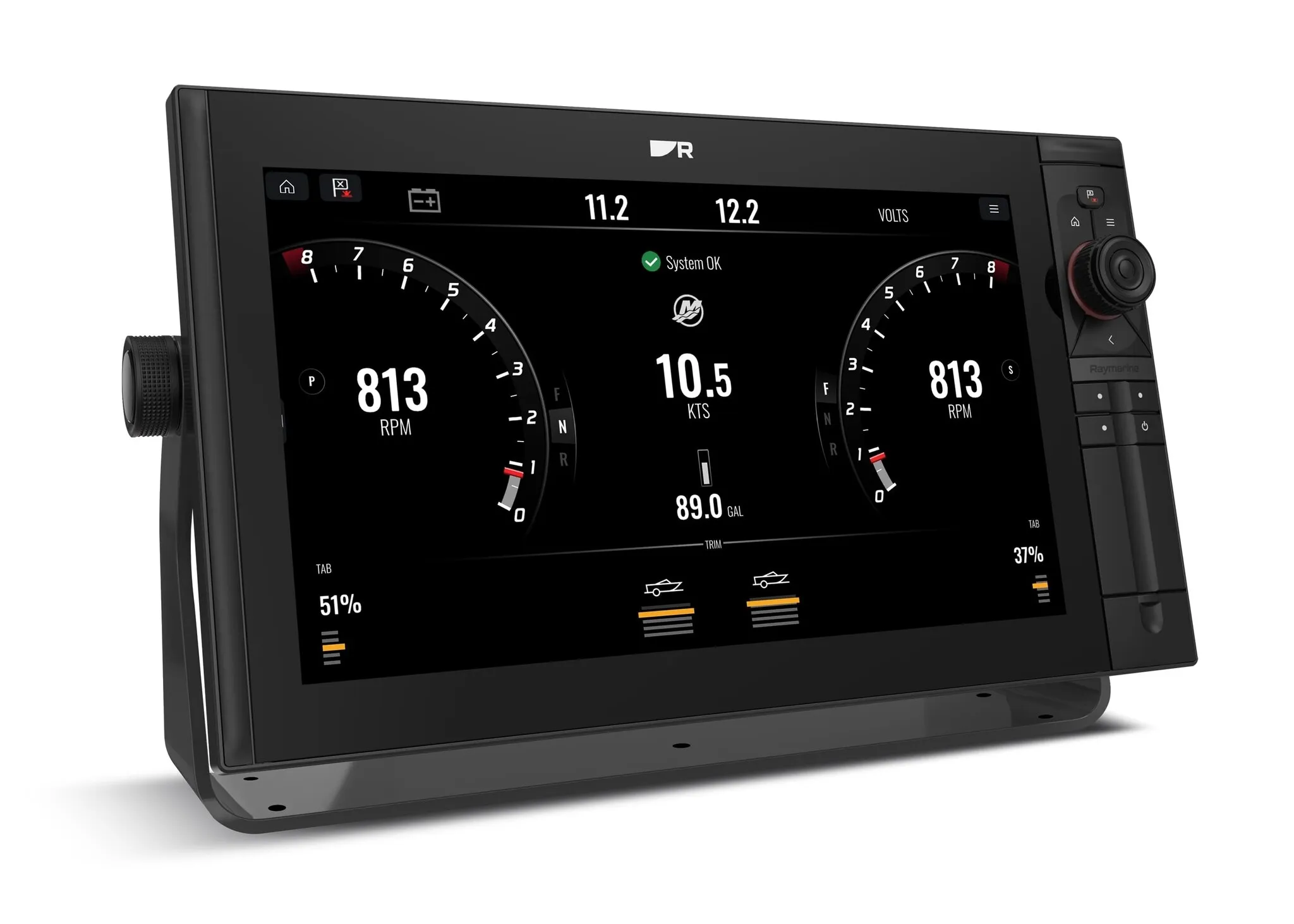

NMEA 2000 Motordaten
-
Kompatible externe Sonarmodule
Elektrische und mechanische Daten
-
Nennspannung: 12/24 V DC
-
Betriebsspannung: 8–32 V DC
-
Leistungsaufnahme bei 12 V: ca. 42,36 W
-
Leistungsaufnahme bei 24 V: ca. 40,8 W
-
Empfohlene Sicherung: 15 A
-
Schutzart: IPX6 / IPX7
-
Betriebstemperatur: -25 °C bis +55 °C
-
Abmessungen bei Bügelmontage inkl. Kabelraum (B × H × T): 482,5 × 281,2 × 233,4 mm
-
Abmessungen bei flachem Einbau inkl. Kabelraum (B × H × T): 452,02 × 258 × 240,4 mm
Lieferumfang
-
Raymarine Axiom 2 Pro 16 RVM Display
-
Konfigurierbares Bedienfeld
-
Schutzabdeckung
-
Montagedichtung und Befestigungsmaterial
-
DeviceNet-zu-SeaTalkNG-Adapterkabel, 1 m
-
RayNet-Netzwerkkabel, 2 m
-
Strom-/Video-/Audiokabel, 1,5 m
-
Erdungsmaterial
-
Dokumentation
Nicht enthalten:
-
Detaillierte Seekarte
-
RealVision MAX-Geber
-
1-kW-CHIRP-Geber
-
Radarantenne
-
U-Montagebügel
Varianten
-
E70658 – ohne detaillierte Seekarte
-
E70658-00-WEU – LightHouse Charts Westeuropa
-
E70658-00-NEU – LightHouse Charts Nordeuropa
-
E70658-00-MED – LightHouse Charts Mittelmeer
