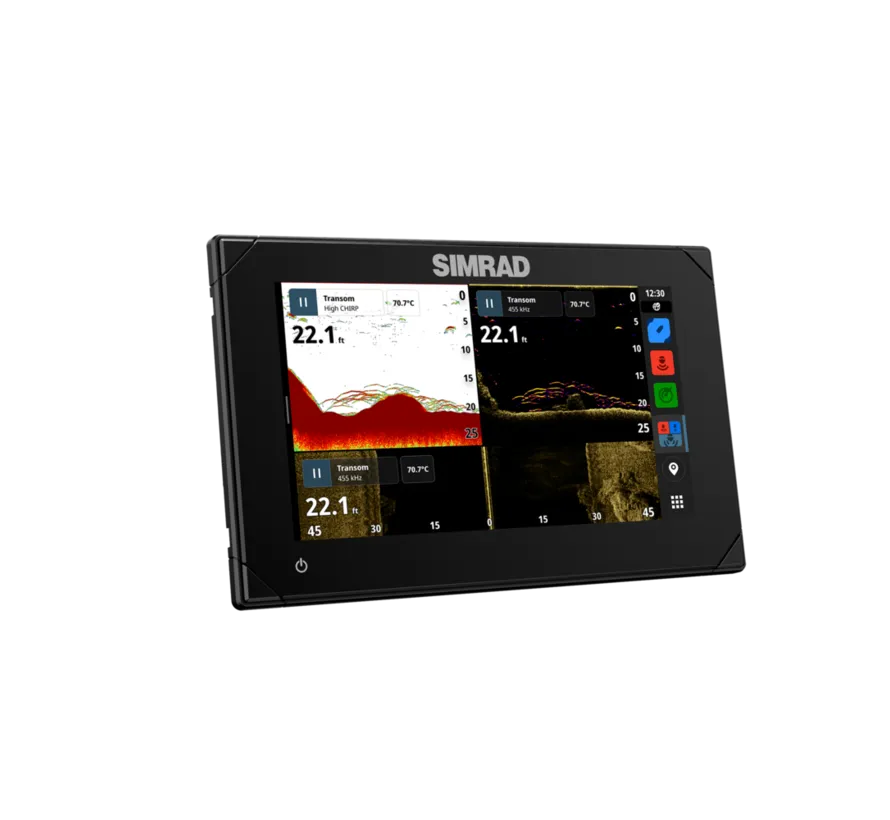

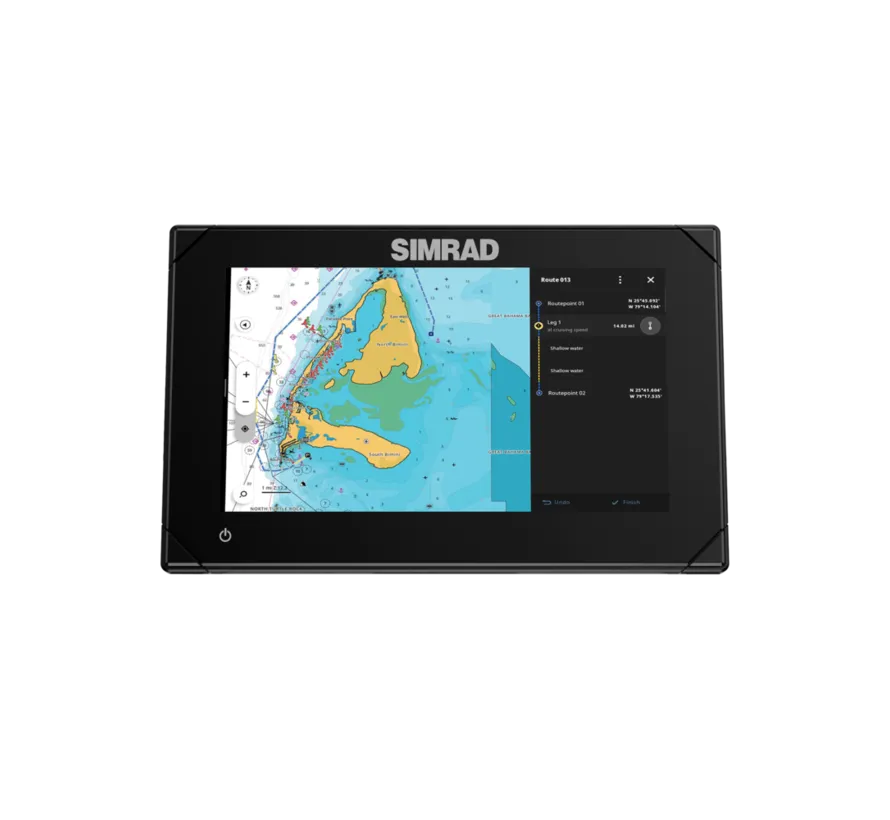

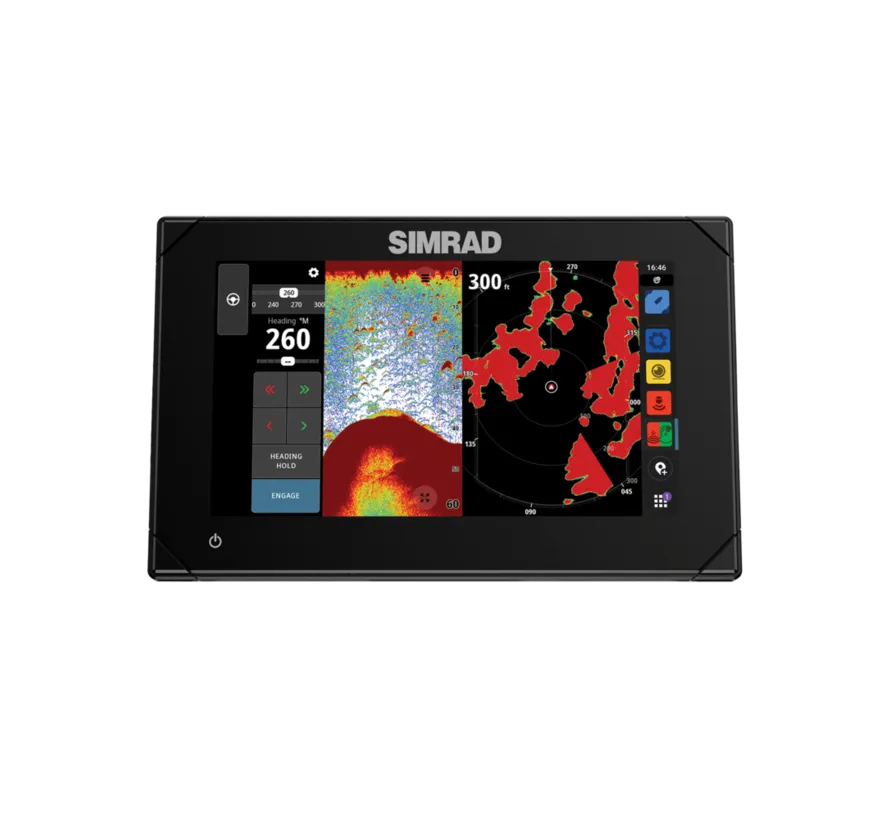

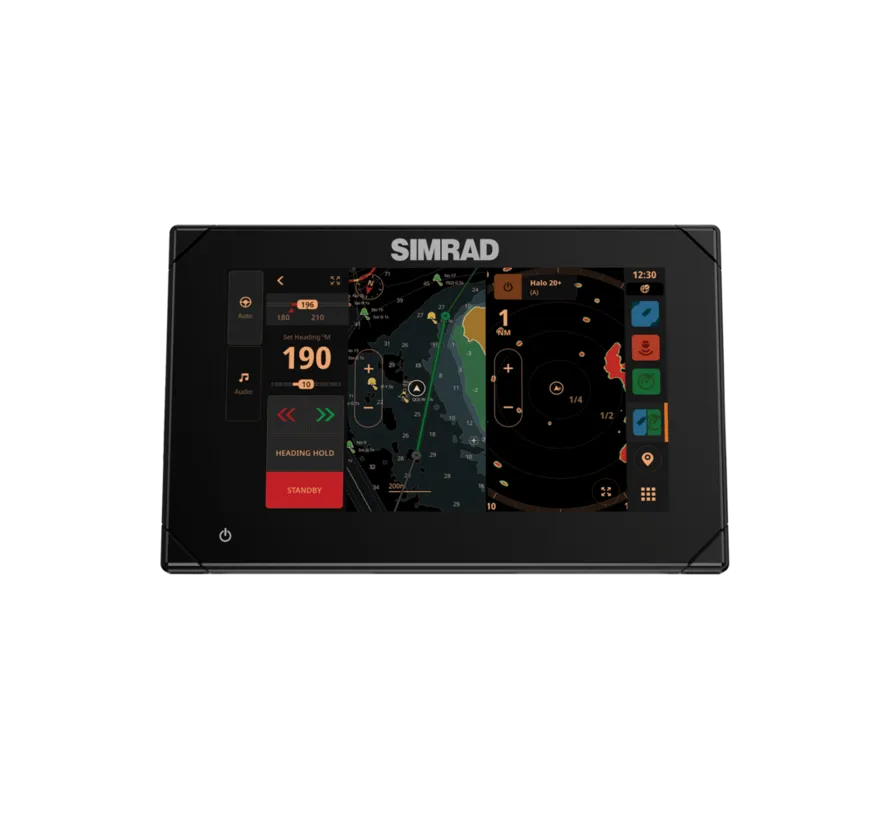

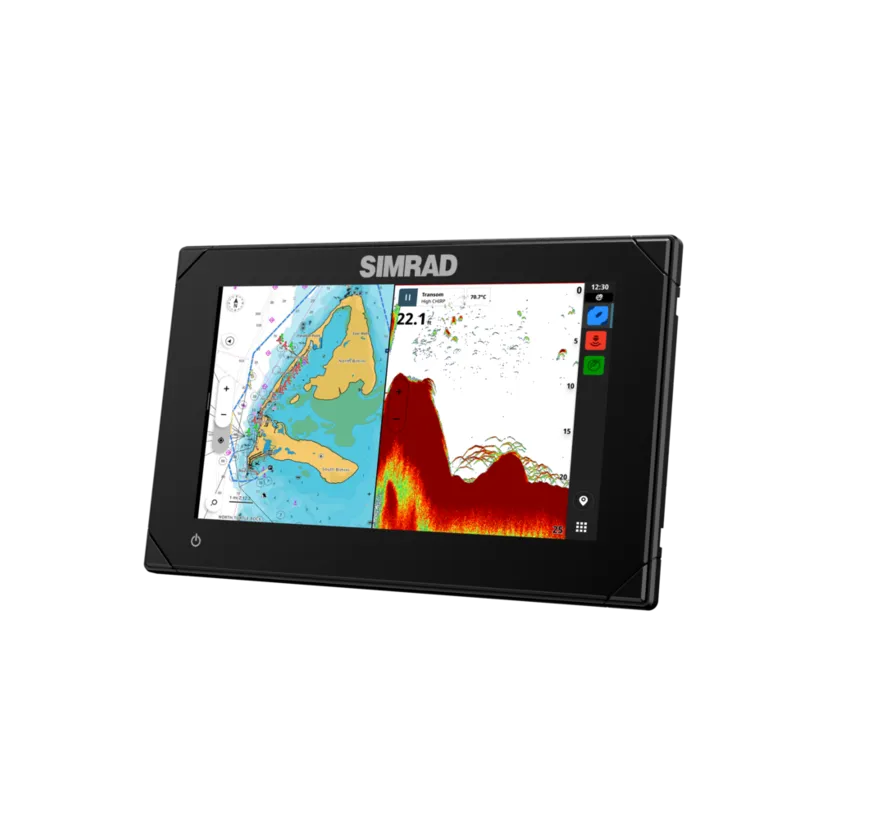

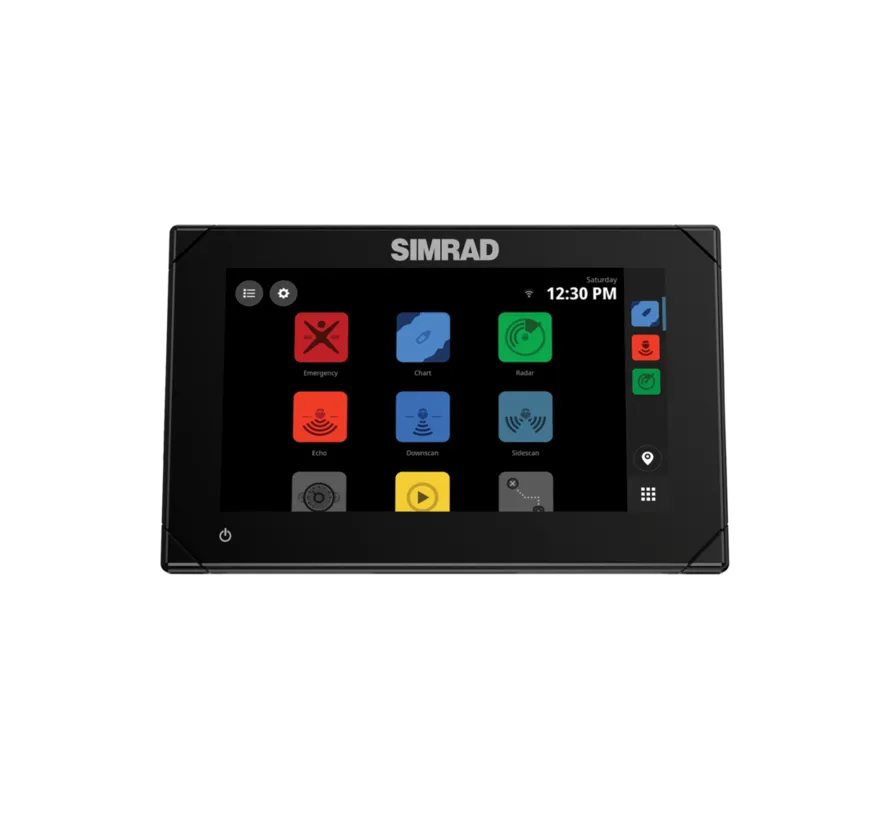

De Simrad NSX 3012 is een geavanceerd 12 inch multifunctioneel navigatiedisplay voor pleziervaart en sportvisserij. Het heldere SolarMAX IPS HD-touchscreen combineert kaartplotter-, GPS-, sonar-, radar-, stuurautomaat- en netwerkmogelijkheden in één systeem.
Deze productpagina bevat twee uitvoeringen:
• 000-15223-001 – NSX 3012 zonder transducer
• 000-15370-001 – NSX 3012 inclusief Active Imaging 3-in-1 transducer
De NSX 3012 zelf is bij beide uitvoeringen technisch gelijk. Het verschil is dat bij artikel 000-15370-001 de Active Imaging 3-in-1 spiegeltransducer wordt meegeleverd.
Het 12 inch SolarMAX IPS HD-scherm heeft een resolutie van 1280 × 800 pixels, een helderheid van meer dan 1200 nits en brede kijkhoeken van 85 graden. Hierdoor blijft het display goed afleesbaar vanuit verschillende posities en bij fel zonlicht.
De ingebouwde sonar ondersteunt single-channel CHIRP, 50/200 kHz, HDI en Active Imaging. Met de Active Imaging 3-in-1 transducer kan gebruik worden gemaakt van traditionele CHIRP-sonar, SideScan en DownScan Imaging.
Via NMEA 2000, Ethernet, WiFi, Bluetooth en USB kan de NSX 3012 uitgebreid worden geïntegreerd met andere apparatuur aan boord. Ondersteuning omvat onder andere Simrad HALO-radar, Simrad NAC-stuurautomaten, IP-camera's en compatibele Mercury SmartCraft Connect- en VesselView-systemen.
Belangrijkste kenmerken
• 12 inch SolarMAX IPS HD-touchscreen
• Resolutie 1280 × 800 pixels
• Schermhelderheid meer dan 1200 nits
• Brede kijkhoeken van 85°
• Multi-touch bediening
• Ingebouwde 10 Hz GPS
• 32 GPS-ontvangstkanalen
• Ingebouwde sonarmodule
• Single-channel CHIRP
• Ondersteuning voor 50/200 kHz transducers
• HDI compatibel
• Active Imaging compatibel
• CHIRP sonar
• DownScan Imaging
• SideScan
• Sonar delen via netwerk
• NMEA 2000
• Ethernet
• WiFi
• Bluetooth 4.0
• USB
• microSD-kaartsleuf
• HALO radar compatibel
• Simrad stuurautomaat compatibel
• IP-camera ondersteuning
• Mercury SmartCraft Connect ondersteuning
• VesselView integratie
• CZone / digitaal schakelen
• C-MAP DISCOVER X ondersteuning
• C-MAP REVEAL X ondersteuning
• IPX6 en IPX7 waterbestendig
Productspecificaties
• Merk: Simrad
• Serie: NSX
• Model: NSX 3012
• Producttype: multifunctioneel display / kaartplotter / fishfinder
• Schermmaat: 12 inch
• Schermtype: SolarMAX IPS HD
• Bediening: multi-touch
• Resolutie: 1280 × 800 pixels
• Schermhelderheid: meer dan 1200 nits
• Kijkhoek: 85° boven, onder, links en rechts
• Afmetingen zonder beugel: circa 310 × 208 × 78 mm
• Gewicht: circa 2,2 kg
• Kompasveilige afstand: circa 50 cm
• Montage: beugelmontage, paneelmontage of vlakmontage
• Waterbestendigheid: IPX6 en IPX7
• Bedrijfstemperatuur: -15 °C tot +55 °C
• Opslagtemperatuur: -20 °C tot +60 °C
• Voedingsspanning: 12 V DC
• Toegestaan spanningsbereik: 10-17 V DC
• Maximaal stroomverbruik: 29,7 W
• Maximaal stroomverbruik bij 13,8 V: circa 2,15 A
• Aanbevolen zekering: 3 A
• GPS: intern
• GPS-updatefrequentie: 10 Hz
• GPS-kanalen: 32
• Horizontale positienauwkeurigheid: circa 3 meter
• GLONASS: ondersteund
• WAAS: ondersteund
• EGNOS: ondersteund
• MSAS: ondersteund
• NMEA 2000: ja
• NMEA 2000 aansluiting: 1x Micro-C
• Ethernet: 1x 5-polige aansluiting
• WiFi: IEEE 802.11b/g/n
• Bluetooth: Bluetooth 4.0
• USB: 1x USB-A
• Geheugenkaart: 1x microSD
• IP-camera: ondersteund
• AIS-data via NMEA 2000: ja
• Sonaraansluiting: 1x 9-polige XSONIC
• Sonar: single-channel CHIRP
• 50/200 kHz: ondersteund
• HDI: ondersteund
• Active Imaging: ondersteund
• SideScan: ondersteund met geschikte transducer
• DownScan Imaging: ondersteund met geschikte transducer
• Waypoints: maximaal 6.000
• Routes: maximaal 500
• Routepunten: maximaal 100 per route
• Tracks: maximaal 50
• Trackpunten: maximaal 12.000 per track
• Stuurautomaatcompatibiliteit: NAC-1, NAC-2, NAC-3 en NAC-D
• Kaartondersteuning: C-MAP DISCOVER X en REVEAL X
• Meegeleverde basiskaart: wereldwijde basiskaart, niet bedoeld als gedetailleerde navigatiekaart
• Garantie: 2 jaar
De bovenstaande hoofdafmetingen, elektrische waarden, netwerkfuncties, GPS- en sonarondersteuning komen uit de officiële Simrad-specificaties.
Variant 1
Simrad NSX 3012 zonder transducer
• Artikelnummer: 000-15223-001
• Uitvoering: zonder transducer
• Transducer inbegrepen: nee
• Ingebouwde sonarmodule: ja
• XSONIC-sonaraansluiting: ja
• EAN: 9420064110100
Voor gebruik van de sonarfuncties moet een geschikte transducer afzonderlijk worden aangesloten. De EAN 9420064110100 wordt gekoppeld aan artikel 000-15223-001.
Variant 2
Simrad NSX 3012 met Active Imaging 3-in-1
• Artikelnummer: 000-15370-001
• Uitvoering: inclusief transducer
• Transducer inbegrepen: ja
• Transducertype: Active Imaging 3-in-1
• Montage: spiegelmontage
• CHIRP sonar: ja
• DownScan Imaging: ja
• SideScan: ja
• Watertemperatuurmeting: ja
• EAN: 9420064111954
De EAN 9420064111954 en de meegeleverde Active Imaging 3-in-1 transducer worden voor artikel 000-15370-001 bevestigd.
Active Imaging 3-in-1
De meegeleverde Active Imaging 3-in-1 transducer combineert drie belangrijke sonarfuncties in één spiegeltransducer:
• Traditionele CHIRP-sonar
• DownScan Imaging
• SideScan
• Visdetectie direct onder de boot
• Gedetailleerde weergave van bodemstructuur
• Zijwaartse scanning voor het vinden van structuren naast de boot
• Watertemperatuurmeting
• Spiegelmontage
• Aansluiting op de XSONIC sonarpoort van de NSX 3012
Meegeleverd bij 000-15223-001
• Simrad NSX 3012
• Voedingskabel
• Montagebeugel
• Zonnescherm
• Paneel-/dashboardmontagemateriaal
• Hoekklemmen / montagemateriaal
• Documentatie
• Geen transducer
Meegeleverd bij 000-15370-001
• Simrad NSX 3012
• Active Imaging 3-in-1 transducer
• Transducermontagemateriaal
• Voedingskabel
• Montagebeugel
• Zonnescherm
• Paneel-/dashboardmontagemateriaal
• Documentatie
Controleadvies
Artikel 000-15223-001 wordt zonder transducer geleverd. Artikel 000-15370-001 wordt inclusief Active Imaging 3-in-1 spiegeltransducer geleverd.
Voor gedetailleerde navigatie is een geschikte kaart vereist. De standaard wereldwijde basiskaart is niet bedoeld als gedetailleerde navigatiekaart. De NSX ondersteunt onder andere C-MAP DISCOVER X en REVEAL
