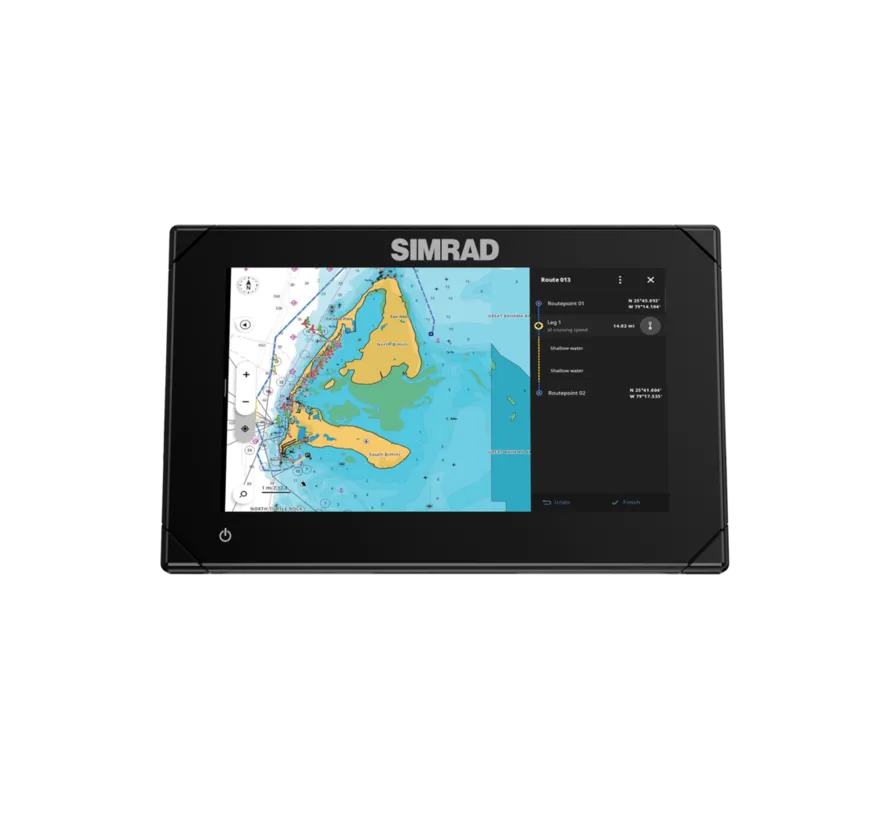

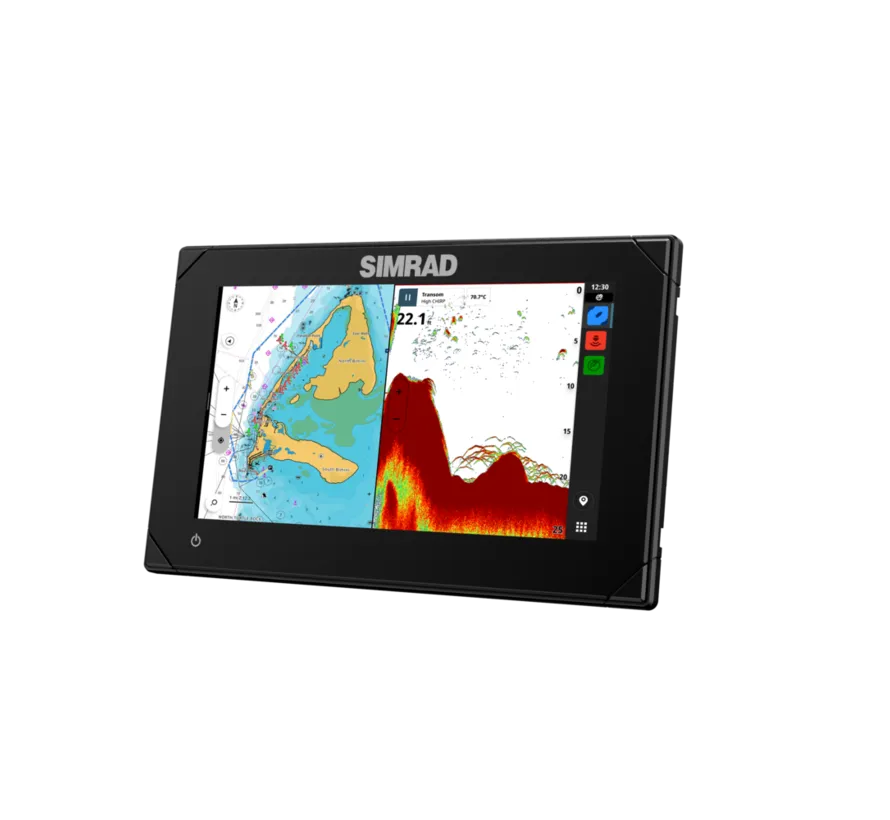

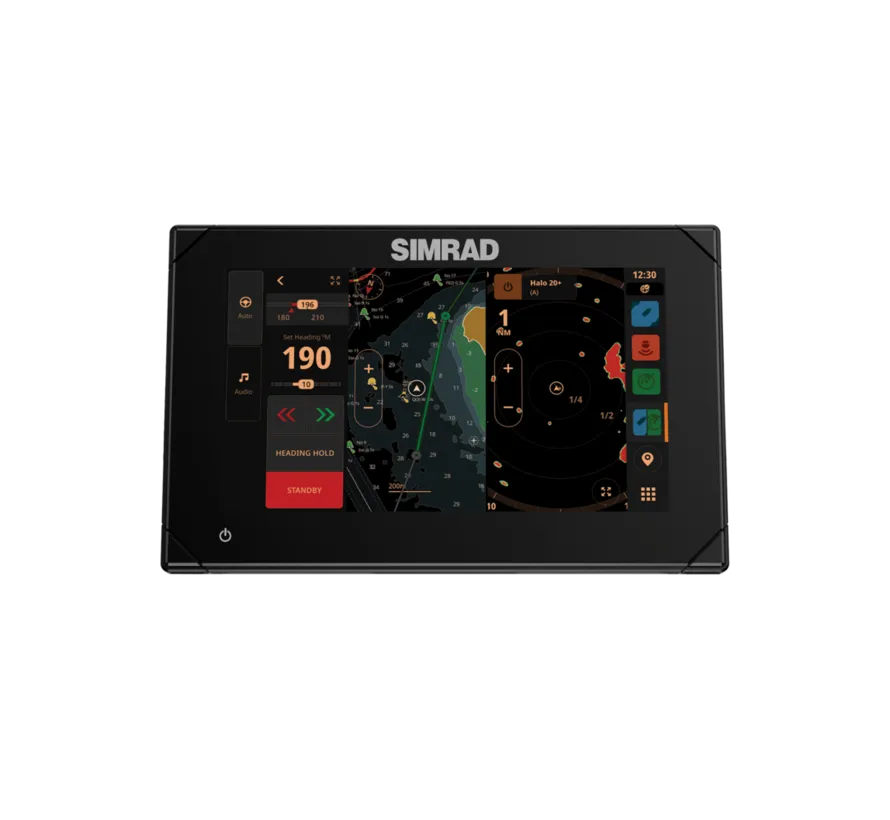

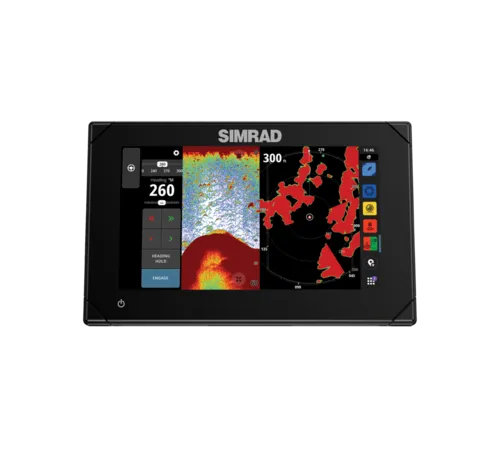

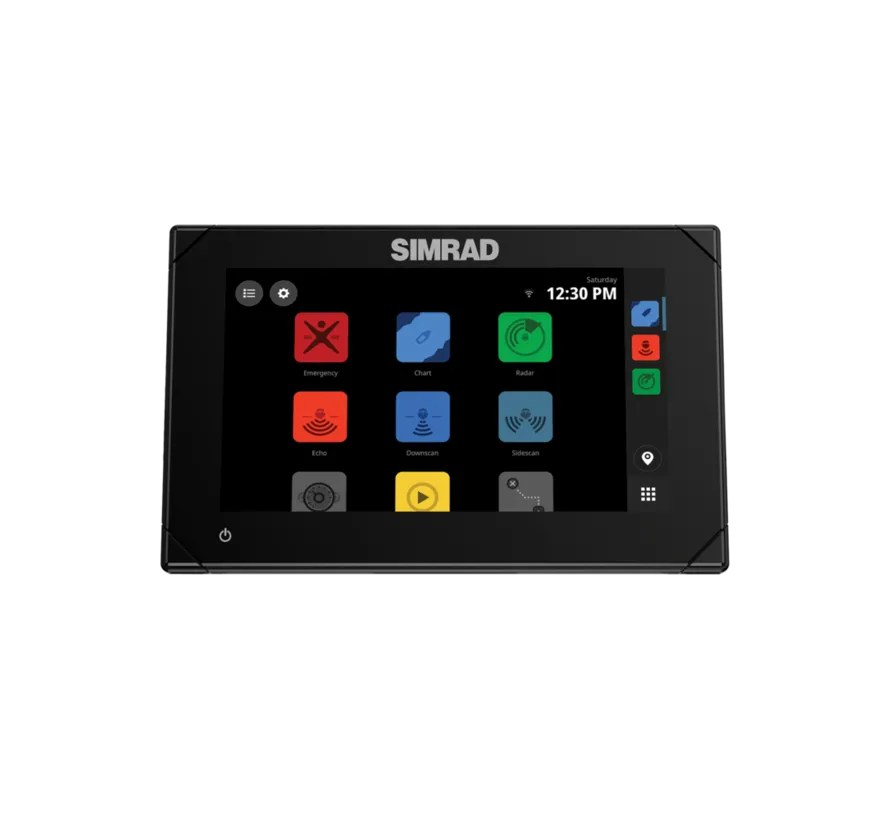

De Simrad NSX 3009 is een 9-inch multifunctionele kaartplotter en fishfinder met een helder IPS multitouch-scherm en uitgebreide integratiemogelijkheden voor sonar, radar, stuurautomaat en boordnetwerken.
De NSX-serie gebruikt het moderne Simrad-besturingssysteem en ondersteunt C-MAP DISCOVER X en REVEAL X cartografie.
Varianten
NSX 3009 zonder transducer
- Artikelnummer: 000-15219-001
- EAN: 9420064110063
- Geen transducer meegeleverd
- Geschikt voor afzonderlijk gekozen compatibele sonartransducers
NSX 3009 met HDI M/H transducer
- Artikelnummer: 000-15375-001
- EAN: 9420064112005
- Inclusief HDI M/H spiegeltransducer
- 83/200 kHz traditionele sonar
- DownScan Imaging 455/800 kHz
- Geschikt voor dieptemeting en fishfinding
- Maximale diepte circa 305 meter, afhankelijk van omstandigheden
NSX 3009 met Active Imaging 3-in-1
- Artikelnummer: 000-15369-001
- EAN: 9420064111947
- Inclusief Active Imaging 3-in-1 spiegeltransducer
- CHIRP sonar
- SideScan
- DownScan Imaging
- FishReveal ondersteuning
Display
- Merk: Simrad
- Serie: NSX
- Model: NSX 3009
- Schermgrootte: 9 inch
- Displaytype: IPS multitouch
- Resolutie: 1280 × 720 pixels
- Schermhelderheid: meer dan 1200 nits
- Kijkhoek: 85° boven, onder, links en rechts
- Bediening: multitouch touchscreen
Navigatie
- Interne GPS: ja
- GPS-update: 10 Hz
- GPS-kanalen: 32
- GLONASS: ja
- EGNOS: ja
- WAAS: ja
- MSAS: ja
- Horizontale positienauwkeurigheid: circa 3 meter
- Waypoints: maximaal 6000
- Routes: maximaal 500
- Maximaal 100 routepunten per route
- Tracks: maximaal 50
- Tot 12.000 trackpunten per track
Cartografie
Ondersteunt:
- C-MAP DISCOVER X
- C-MAP REVEAL X
De ingebouwde wereldbasemap is niet bedoeld als volledige navigatiekaart. Voor gedetailleerde navigatie is een geschikte kaart vereist.
Sonar
- Ingebouwde sonar: ja
- Sonaraansluiting: 1 × 9-pin Xsonic
- Single-channel CHIRP
- 50/200 kHz ondersteuning
- HDI ondersteuning
- Active Imaging ondersteuning
- Ondersteuning voor compatibele 1 kW transducers afhankelijk van type en aansluiting
Compatibele transducerfamilies zijn onder andere:
- HDI
- Active Imaging 3-in-1
- TotalScan
- HST-WSBL
- P79
- P319
De daadwerkelijke functies hangen af van de aangesloten transducer.

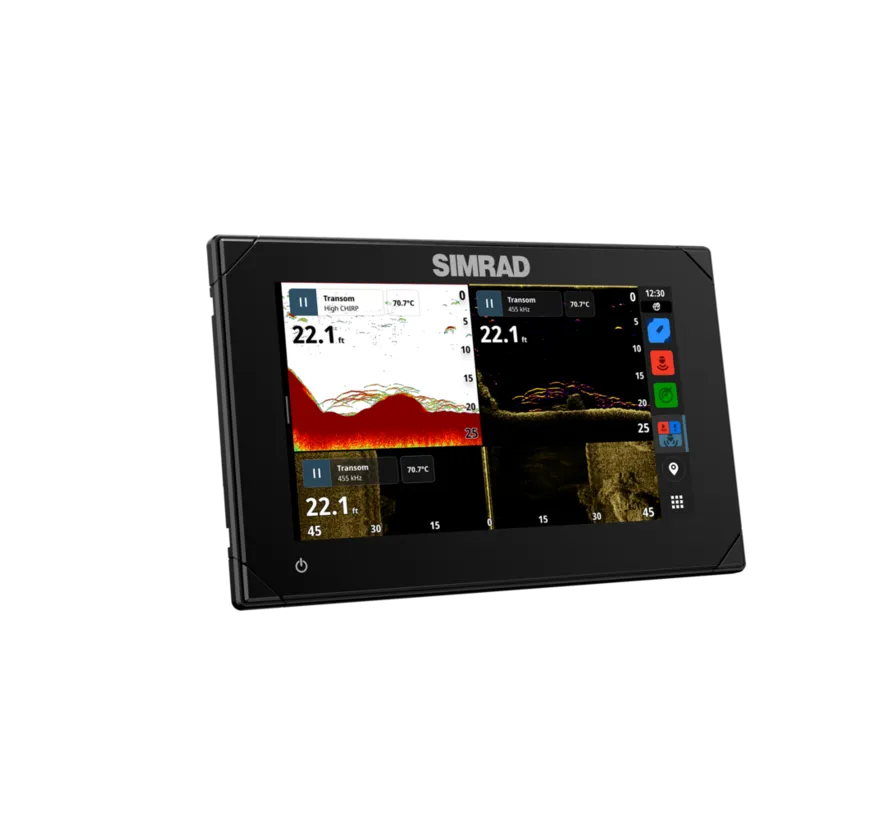

Active Imaging 3-in-1 uitvoering
De variant 000-15369-001 biedt met de meegeleverde transducer:
- CHIRP
- SideScan
- DownScan Imaging
- FishReveal
- Watertemperatuurmeting
- Bodemstructuurweergave
- Zijwaartse sonarweergave
HDI-uitvoering
De variant 000-15375-001 wordt geleverd met een HDI M/H spiegeltransducer.
Functies:
- Medium/High CHIRP
- 83/200 kHz traditionele sonar
- DownScan Imaging
- 455/800 kHz scanning
- Watertemperatuur
- Maximale diepte circa 305 meter

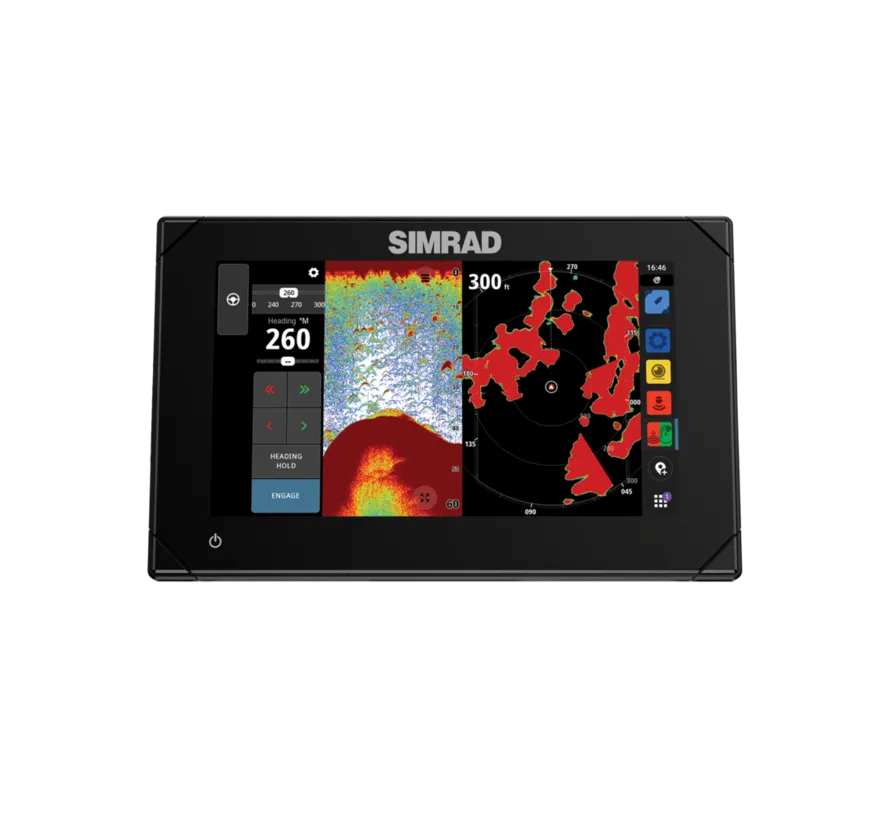

Radar
De NSX 3009 kan worden geïntegreerd met compatibele Simrad radar, waaronder geschikte HALO-radarsystemen.
Ondersteunde functies zijn afhankelijk van radar en softwareversie.
Stuurautomaat
Compatibel met onder andere:
- Simrad NAC-1
- Simrad NAC-2
- Simrad NAC-3
- Simrad NAC-D
Ondersteunde stuurmodi kunnen zijn:
- Heading Hold
- No Drift
- Follow-up
- Non-Follow-up
- Navigation
Netwerk en aansluitingen
- NMEA 2000: ja
- Aansluiting: 1 × Micro-C
- NMEA 2000 LEN: 1
- Ethernet: ja
- WiFi: ja
- Bluetooth 4.0
- Bluetooth Classic ondersteuning
- IP-camera ondersteuning
- AIS-data via NMEA 2000
- CZone / digital switching ondersteuning
- NMEA 0183: niet rechtstreeks aanwezig
Elektrische specificaties
- Voedingsspanning: 12 V DC
- Werkbereik: 10-17 V DC
- Maximaal stroomverbruik: circa 18,8 W
- Maximaal stroomverbruik: circa 1360 mA bij 13,8 V
- Aanbevolen zekering: 3 A
Afmetingen
- Breedte: 239 mm
- Hoogte: 149 mm
- Diepte: 73 mm
- Gewicht: circa 1,2 kg
Montage
- Beugelmontage
- Paneelmontage
- Flush mount / inbouwmontage
- Montagebeugel meegeleverd
Omgevingsspecificaties
- Waterbestendigheid: IPX6 en IPX7
- Bedrijfstemperatuur: -15 °C tot +55 °C
- Opslagtemperatuur: -20 °C tot +60 °C
- Kompasveilige afstand: 50 cm
- Schokbestendigheid: 100.000 cycli bij 20 G
Meegeleverd bij 000-15219-001
- Simrad NSX 3009
- Montagebeugel
- Voedingskabel
- Montagemateriaal
- Documentatie
- Geen transducer
Meegeleverd bij 000-15375-001
- Simrad NSX 3009
- HDI M/H transducer
- Montagebeugel
- Voedingskabel
- Montagemateriaal
- Documentatie
Meegeleverd bij 000-15369-001
- Simrad NSX 3009
- Active Imaging 3-in-1 transducer
- Montagebeugel
- Voedingskabel
- Montagemateriaal
- Documentatie
Belangrijk
- Gedetailleerde C-MAP navigatiekaart is niet standaard bij alle uitvoeringen inbegrepen.
- 000-15219-001 wordt zonder transducer geleverd.
- 000-15375-001 wordt met HDI M/H transducer geleverd.
- 000-15369-001 wordt met Active Imaging 3-in-1 transducer geleverd.
- SideScan is alleen beschikbaar met een geschikte transducer, zoals Active Imaging 3-in-1.
- De HDI-uitvoering biedt geen SideScan.
