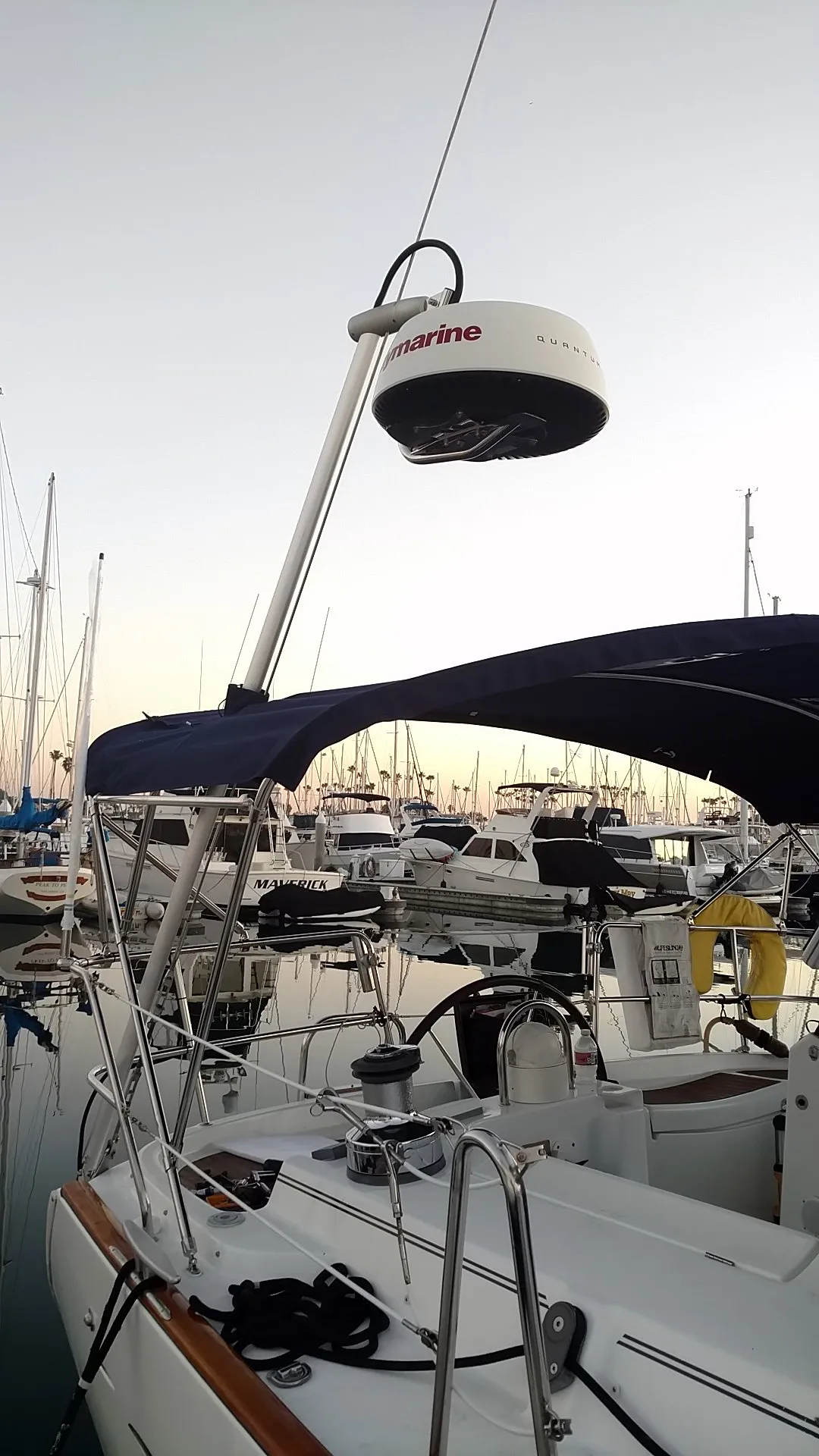

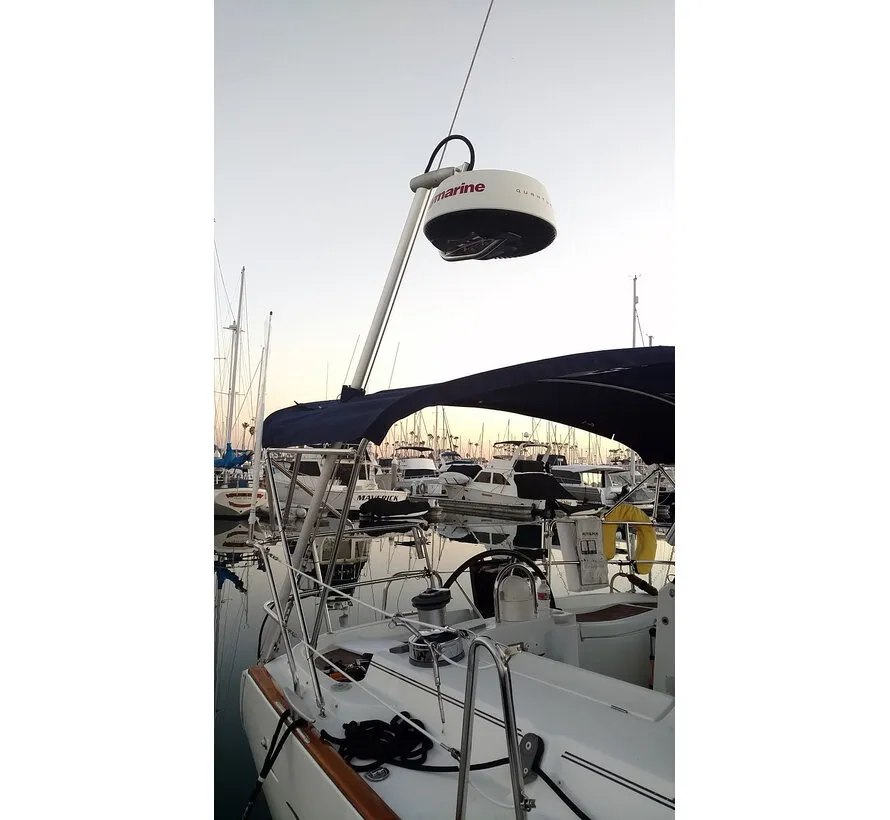

De Scanstrut LMB-A1 en LMB-F1 zijn professionele zelfnivellerende radarhouders voor montage bij het achterstag van een zeilboot.
Het systeem houdt de radar tijdens het hellen van het schip zo horizontaal mogelijk ten opzichte van de horizon. Hierdoor blijft de radarstraal beter gericht en wordt de radarprestatie tijdens het zeilen geoptimaliseerd.
Het zelfnivellerende mechanisme maakt gebruik van een fijn afgestemd hydraulisch dempingssysteem. Dit reageert automatisch op veranderingen in de hellingshoek van de boot. Het systeem is volledig passief, onderhoudsvrij en heeft geen elektrische voeding nodig.
Deze productpagina bevat twee varianten:
• LMB-A1 – radar wordt achter het achterstag gemonteerd

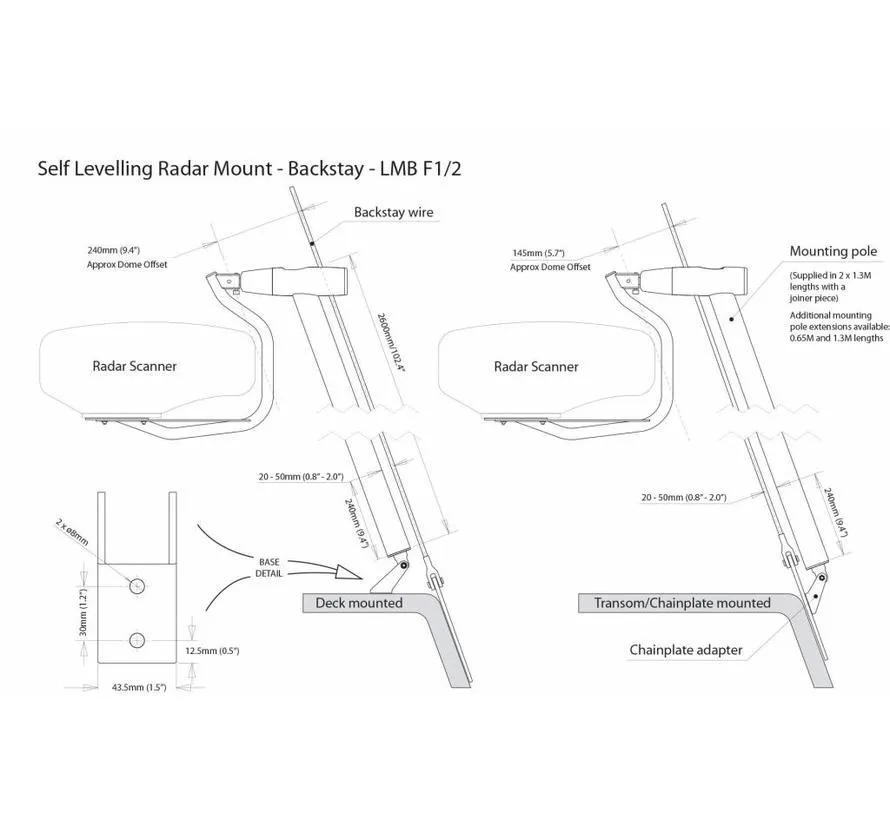

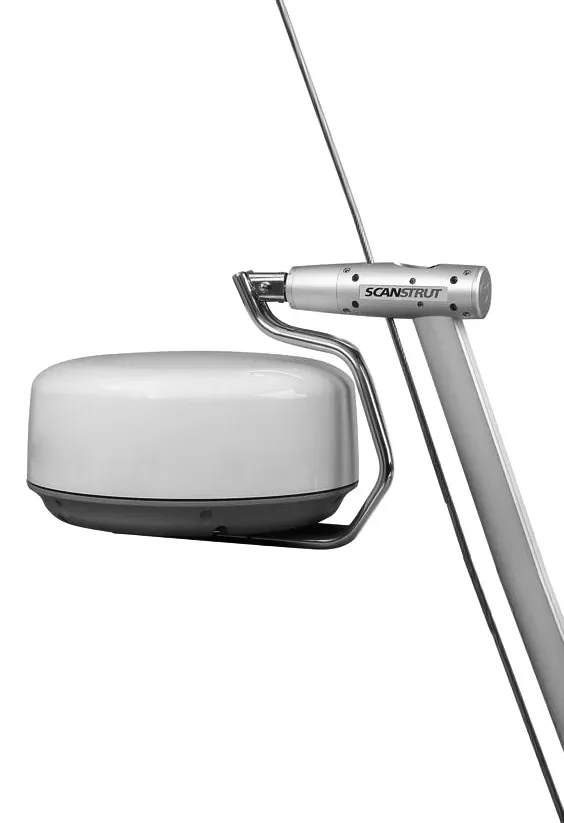

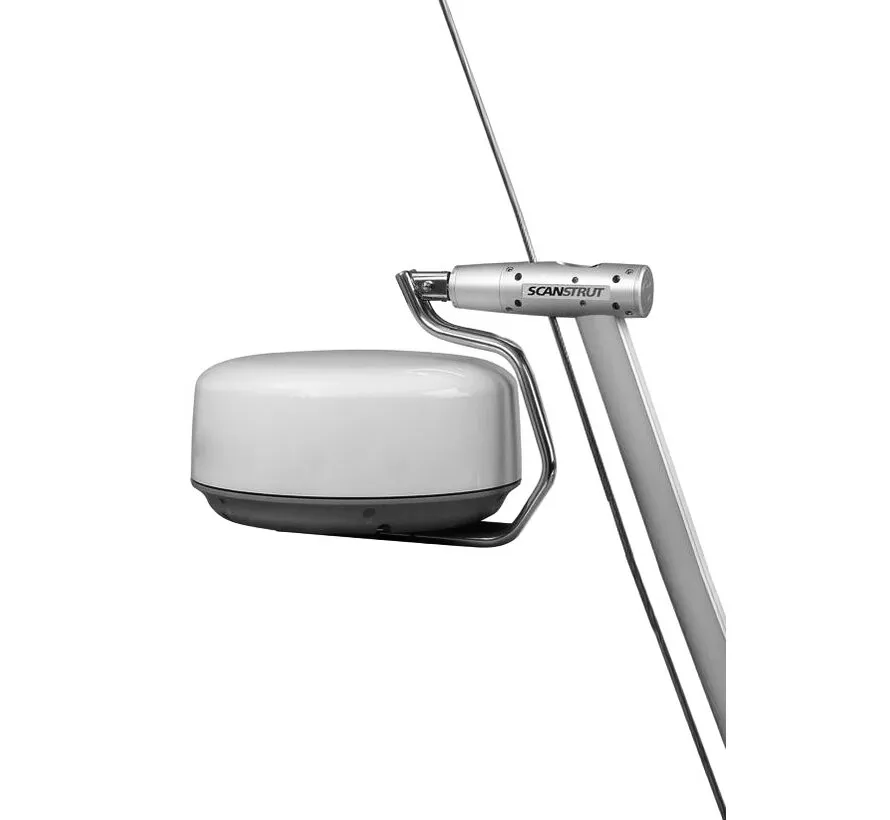

• LMB-F1 – radar wordt vóór het achterstag gemonteerd
Het technische principe en de hoogte zijn bij beide uitvoeringen gelijk. De keuze tussen A1 en F1 wordt vooral bepaald door de beschikbare ruimte, het achterstag, de kuipindeling, buiskap/bimini en de gewenste positie van de radome.
De aluminium montagepaal is circa 2,6 meter hoog en wordt geleverd in twee delen van ongeveer 1,3 meter met een verborgen verbindingsstuk. De kabels kunnen door een geïntegreerd kabelkanaal worden geleid voor een nette installatie.

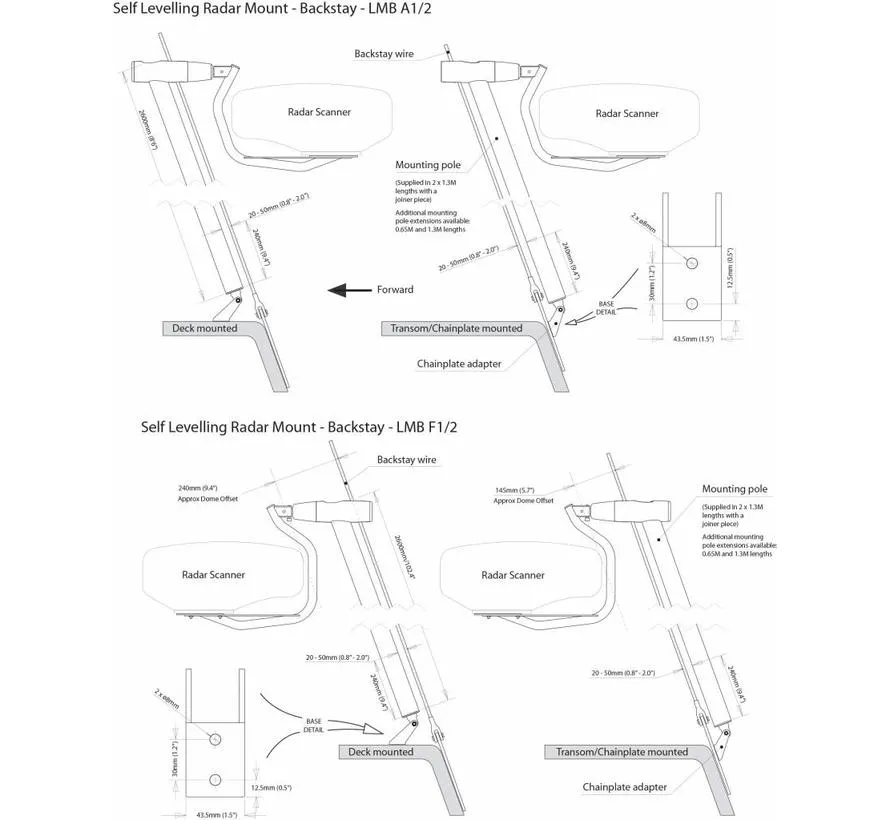

De universele voet kan afhankelijk van de boot op het dek, de spiegel of bij de putting/chainplate worden gemonteerd. Hierdoor wordt de belasting niet rechtstreeks door het achterstag gedragen.

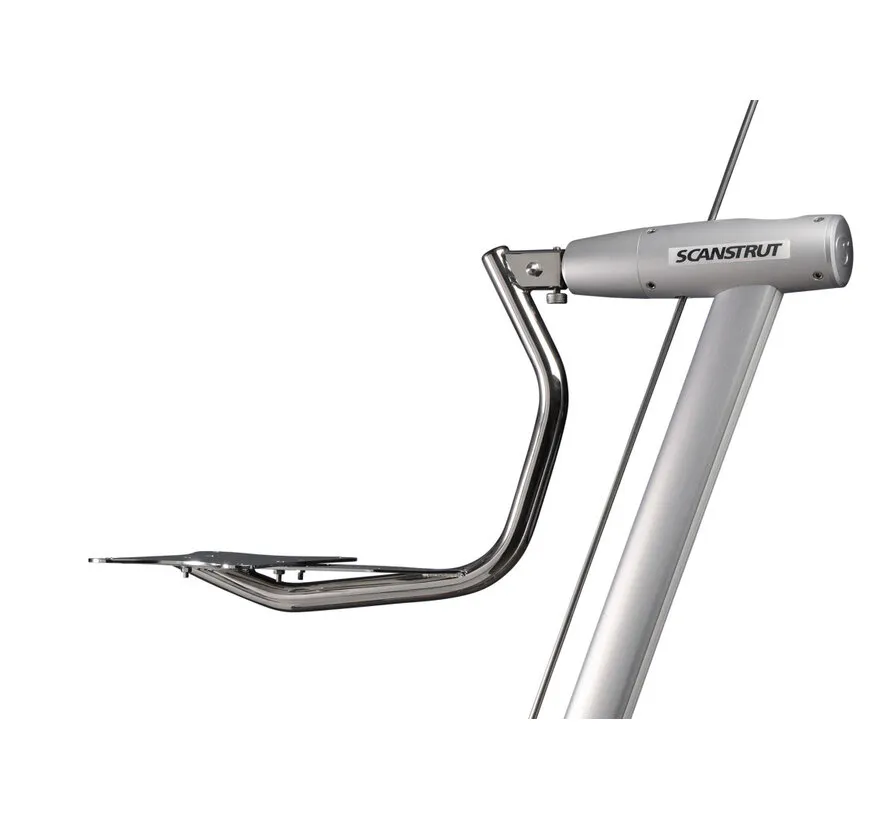

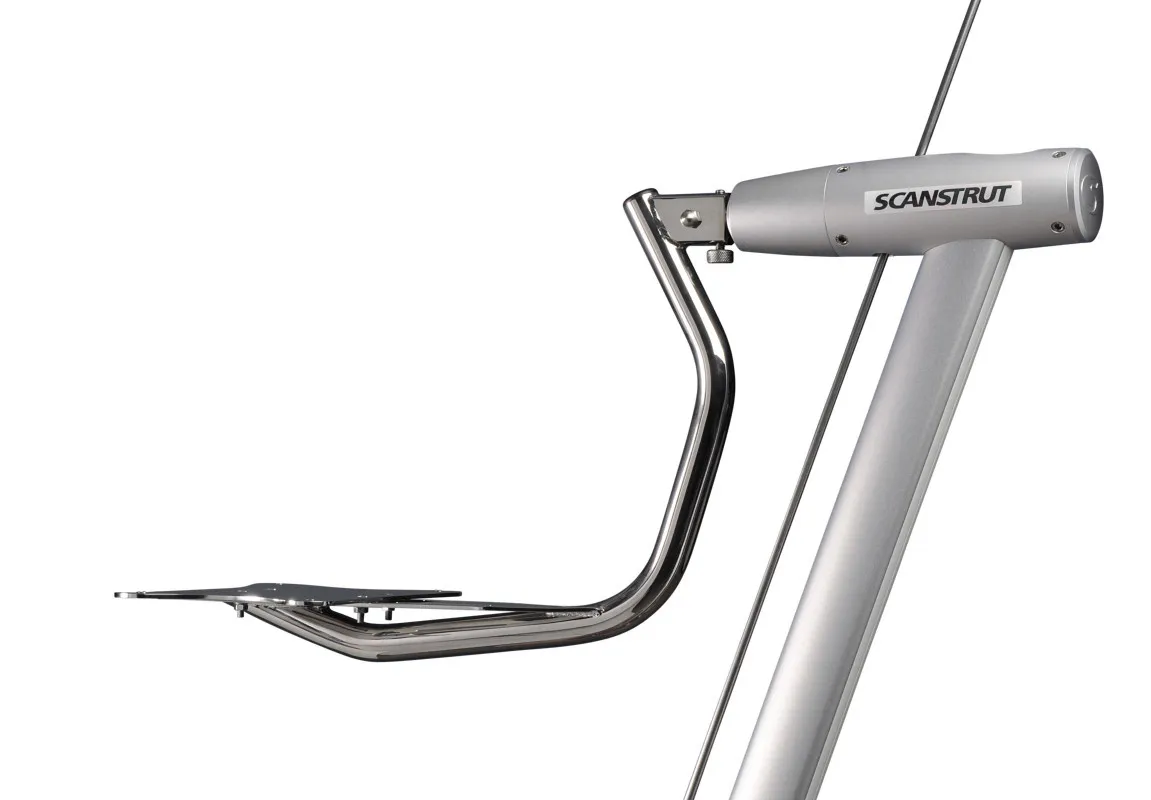

De radarbeugel is vervaardigd uit 316 roestvrij staal en heeft een fijnafstelling waarmee de hoek ten opzichte van het achterstag kan worden ingesteld.
Belangrijkste kenmerken
• Zelfnivellerende radarhouder
• Voor zeilboten
• Montage bij het achterstag
• LMB-A1: radar achter het achterstag
• LMB-F1: radar vóór het achterstag
• Houdt radar zo horizontaal mogelijk tijdens helling
• Hydraulisch gedempt nivelleersysteem
• Volledig passieve werking
• Geen elektrische voeding nodig
• Onderhoudsvrij systeem
• Montagepaal circa 2,6 meter
• Aluminium montagepaal
• Paal geleverd in 2 delen
• Verborgen verbindingsstuk
• Geïntegreerde kabelgeleiding
• 316 RVS radarhouder
• Universele montagevoet
• Dekmontage mogelijk
• Spiegelmontage mogelijk
• Montage bij chainplate/putting mogelijk
• Geschikt voor verstelbare achterstagen
• Geschikt voor gesplitste achterstagen, afhankelijk van installatie
• Geschikt voor achterstagdiameter circa 7-14 mm
• Optioneel uit te breiden met GPS/VHF-houder
• Optionele verlengstukken verkrijgbaar
• 3 jaar fabrieksgarantie
Scanstrut specificeert de LMB-A1/F1 voor achterstagkabels met een diameter van circa 7 tot 14 mm.
Compatibele radarapparatuur
De LMB-A1 en LMB-F1 zijn bedoeld voor één goedgekeurde radome. Scanstrut noemt voor deze uitvoering onder andere compatibiliteit met geselecteerde radars van Garmin, B&G, Lowrance, Simrad en Raymarine.
B&G
• Broadband 3G
• Broadband 4G
• HALO20
• HALO20+
• HALO24
Lowrance
• Broadband 3G
• Broadband 4G
• HALO20
• HALO20+
• HALO24
Simrad
• Broadband 3G
• Broadband 4G
• DX45
• HALO20
• HALO20+
• HALO24
Garmin
• Fantom 18
• Fantom 24
• GMR18 HD
• GMR18xHD
• GMR18 HD+
• GMR24 HD
• GMR24xHD
Raymarine
• Quantum
• Quantum 2
• RD218
• RD418 / RD418HD
• RD424 / RD424HD
