De Rhotheta RT-300 VS is een professioneel automatisch dubbelbands radiokompassetsysteem voor maritiem gebruik. Het complete systeem combineert een maritieme VHF-richtingszoeker met een MOB- en noodsignaalontvanger voor de internationale noodfrequentie 121,5 MHz.
Op dit product zit een levertijd van 3 tot 6 weken vanaf bestelling.
Rhotheta positioneert de RT-300 officieel als een moderne vervanger en alternatief voor de Simrad Taiyo TD-L1550A. Hierdoor is het systeem zeer geschikt voor schepen waarop een oudere Taiyo TD-L1550A of Simrad Taiyo TD-L1550A moet worden vervangen.
De RT-300 VS ontvangt zowel de VHF-luchtvaartband rond de internationale noodfrequentie 121,5 MHz als de volledige maritieme VHF-band.
Tijdens gebruik van de maritieme VHF-band kan de noodfrequentie 121,5 MHz automatisch worden bewaakt.
Alle 88 maritieme VHF-kanalen kunnen worden gebruikt. Ook kan onderscheid worden gemaakt tussen de schip- en kustfrequentie van duplexkanalen.
De richtingsbepaling werkt volgens het Doppler-principe. De opgegeven peilnauwkeurigheid is beter dan ±5° RMS. De digitale uitlezing heeft een resolutie van 1°, terwijl de LED-ring de richting in stappen van 10° weergeeft. Via de seriële NMEA-uitgang is een resolutie van 0,5° beschikbaar.
Een belangrijk voordeel ten opzichte van oudere systemen zoals de Taiyo TD-L1550A is dat tussen de antenne-eenheid en de bedieningseenheid geen afzonderlijke RF-coaxkabel nodig is. De signaalverwerking vindt in de antenne-eenheid plaats.
Voor koppeling met andere apparatuur beschikt het systeem over NMEA/RS-422, RS-232 en RS-485.
Belangrijkste kenmerken
• Compleet professioneel richtingszoekersysteem
• RT-300 VS uitvoering
• Dubbelbands ontvangst
• Maritieme VHF-band
• VHF-luchtvaart/noodband
• Automatische bewaking van 121,5 MHz
• Alle 88 maritieme VHF-kanalen
• Selectie van schip- en kustfrequentie bij duplexkanalen
• Volautomatische werking
• Hoge ontvangstgevoeligheid
• Peilnauwkeurigheid beter dan ±5° RMS
• Digitale peilweergave met 1° resolutie
• 36 LED's voor snelle visuele richtingsweergave
• NMEA-uitvoer met 0,5° peilresolutie
• Relatieve, magnetische of ware peiling
• Doppler-richtingsbepaling
• 25 kHz kanaalstappen
• A3E, F3E en A3X modulatie
• NMEA / RS-422
• RS-232
• RS-485
• Alarmrelaisuitgang
• Externe luidsprekeraansluiting
• IP67 antenne-eenheid
• IP67 bedieningseenheid
• Geschikt voor 12-28 V DC
• Geschikt voor SAR- en MOB-toepassingen
• Moderne vervanger voor Simrad Taiyo TD-L1550A
Productspecificaties
• Merk: Rhotheta
• Fabrikant: RHOTHETA Elektronik GmbH
• Model: RT-300 VS
• Serie: RT-300
• Producttype: dubbelbands radio direction finder / VHF-richtingszoeker
• Uitvoering: VS
• Toepassing: maritieme communicatie, Search and Rescue, MOB, navigatie en radiomonitoring
• Peilmethode: Doppler-principe
• Rotatiefrequentie Doppler-systeem: 3 kHz
• Peilnauwkeurigheid: beter dan ±5° RMS
• Interne resolutie: 0,5°
• Digitale resolutie: 1°
• LED-richtingweergave: 10°
• Seriële NMEA-resolutie: 0,5°
• Peilreferentie: relatief, magnetisch of waar noorden
• Aantal ontvangstbanden: 2
Frequentiebereik
• VHF-luchtvaartband: 118,800-124,000 MHz
• Internationale noodfrequentie: 121,500 MHz
• VHF-maritieme band: circa 156,000-162,025 MHz
• Maritieme kanalen: 1-88
• Kanaalafstand: 25 kHz
Ontvangst en gevoeligheid
• Gevoeligheid bij 121,500 MHz: ≤0,5 µV/m
• Gevoeligheid bij 156,800 MHz: ≤1,5 µV/m
• RF-ingangsgevoeligheid: ≤50 nV bij 50 ohm
• Frequentiestabiliteit: ±2 ppm
• Polarisatie: verticaal
• Polarisatiefout: ≤5°
• Reactietijd: ≤100 ms bij voldoende signaalsterkte
Ondersteunde modulatie
• A3E
• F3E
• A3X / PLB-modulatie
Bedieningseenheid

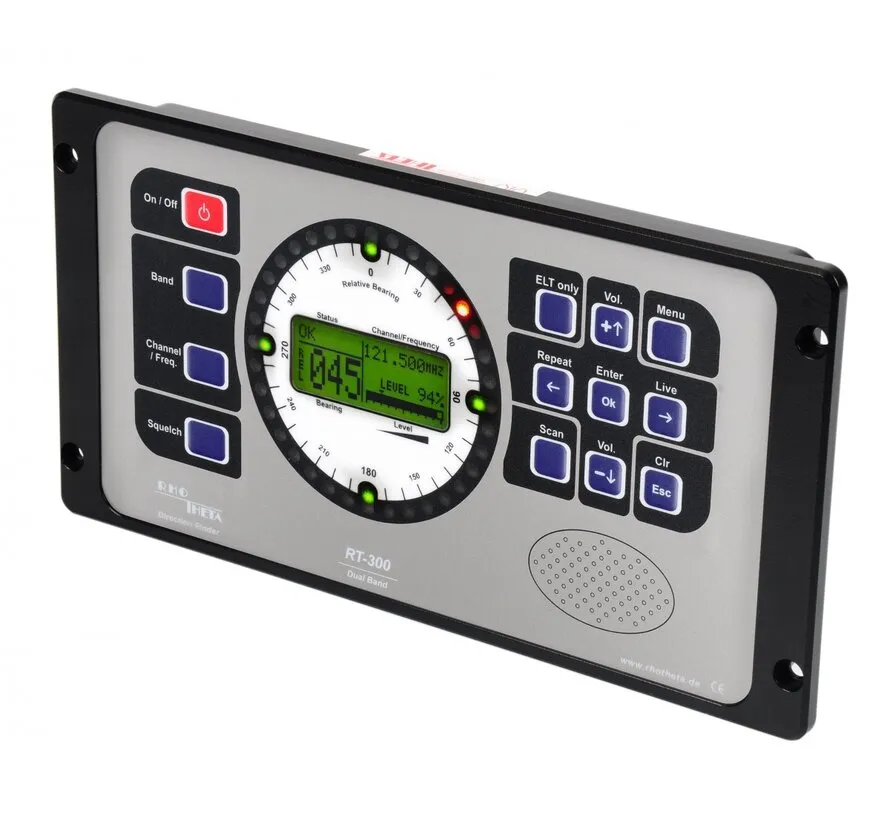

• Type: Display Control Unit / DCU
• Display: grafisch LC-display
• Resolutie display: 98 × 32 pixels
• Achtergrondverlichting: ja
• Bedieningstoetsen: 13 verlichte toetsen
• Richtingsindicator: 36 LED's in cirkel
• Helderheid LCD: instelbaar
• Achtergrondverlichting: instelbaar
• Toetsverlichting: instelbaar
• LED-helderheid: instelbaar
• Gewicht DCU: circa 700 g
• Beschermingsklasse DCU: IP67
Antenne-eenheid
• Type: RT-300 Antenna Unit
• Geïntegreerde ontvanger/signaalverwerking: ja
• RF-kabel tussen antenne en bedieningseenheid nodig: nee
• Gewicht antenne-eenheid: circa 1,4 kg
• Beschermingsklasse antenne-eenheid: IP67
Interfaces
• NMEA: ja
• NMEA elektrisch: RS-422
• Galvanisch geïsoleerde NMEA-ingang: ja
• RS-232: ja
• RS-485: ja
• Alarmrelais: ja
• Ingang voor onderdrukking eigen uitzending: ja
• Externe luidspreker: mogelijk
• Audio-uitgang: maximaal 1,5 W bij 4 ohm
Voeding
• Voedingsspanning: 12-28 V DC
Stroomverbruik bij 12 V
• Stand-by: circa 350 mA / 4,2 W
• Gemiddeld zonder externe luidspreker: circa 400 mA / 4,8 W
• Gemiddeld met externe luidspreker: circa 600 mA / 7,2 W
• Maximaal met externe luidspreker: circa 800 mA / 9,6 W
Omgevingsspecificaties
• Bedrijfstemperatuur: circa -20 tot +60 °C
• Opslagtemperatuur: circa -50 tot +70 °C
• Beschermingsklasse: IP67
• Toepassing: binnen- en buiteninstallatie op professionele vaartuigen

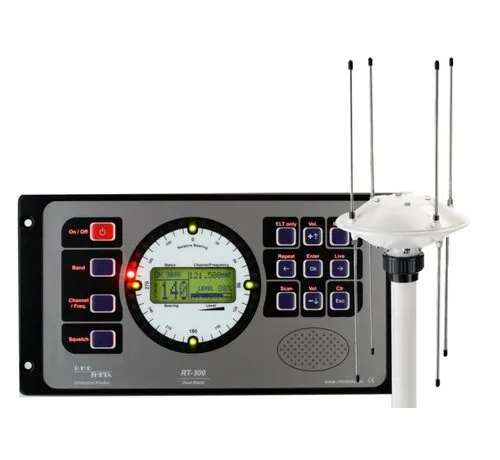

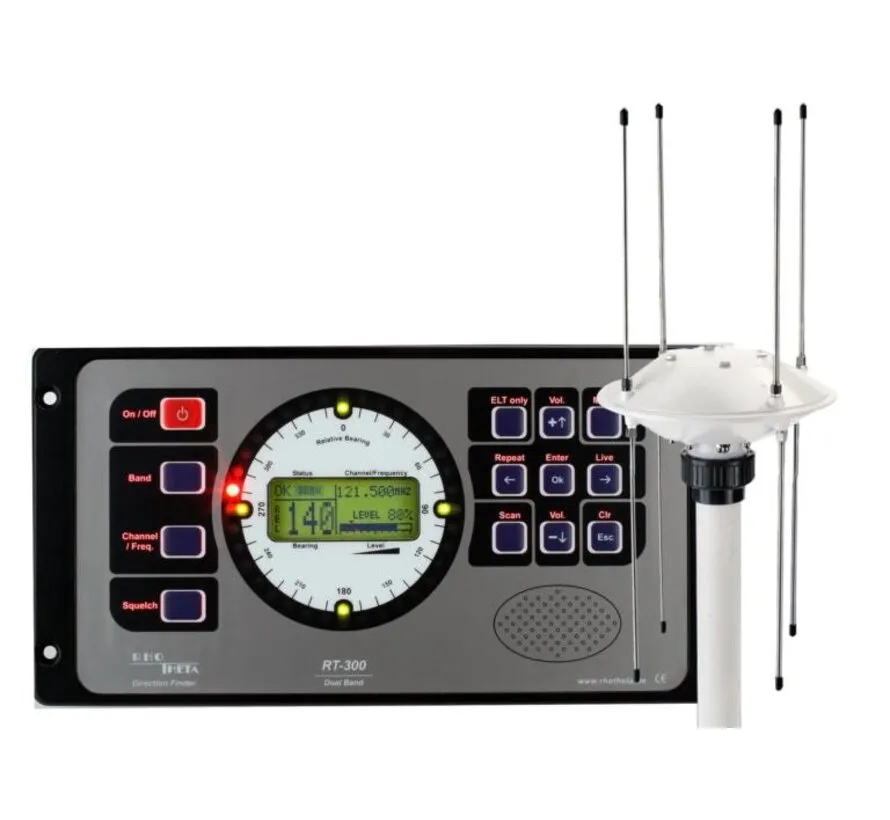

Compleet systeem
Een complete RT-300 VS-installatie bestaat in de basis uit:
• Rhotheta RT-300 VS Display Control Unit
• Rhotheta RT-300 antenne-eenheid
• Antennestaven voor opbouw van de peilantenne
• Voedingskabel met zekering
• Seriële verbindingskabel
• Kabelwartel-/trekontlastingsset
• Montageset voor de bedieningseenheid
• Connectoren voor systeemintegratie
• Reservezekering
• Montage-/installatiedocumentatie
• Gebruikershandleiding
• NMEA/seriële communicatie-informatie
Geschikt als moderne vervanger voor:
• Taiyo TD-L1550
• Taiyo TD-L1550A
• Simrad Taiyo TD-L1550
• Simrad Taiyo TD-L1550A
