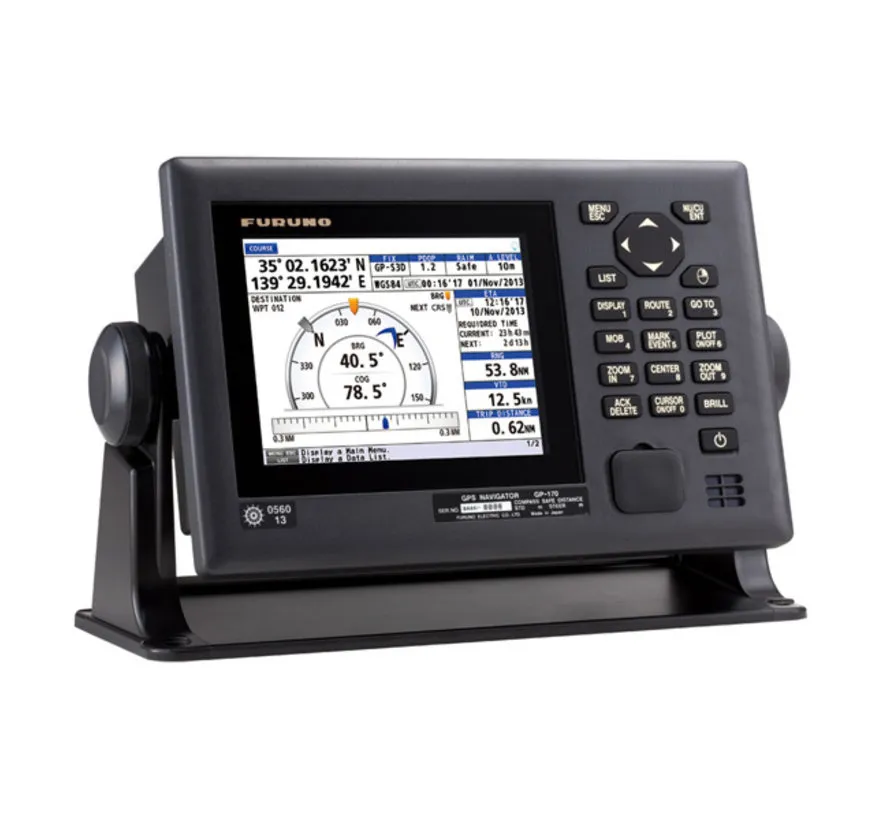

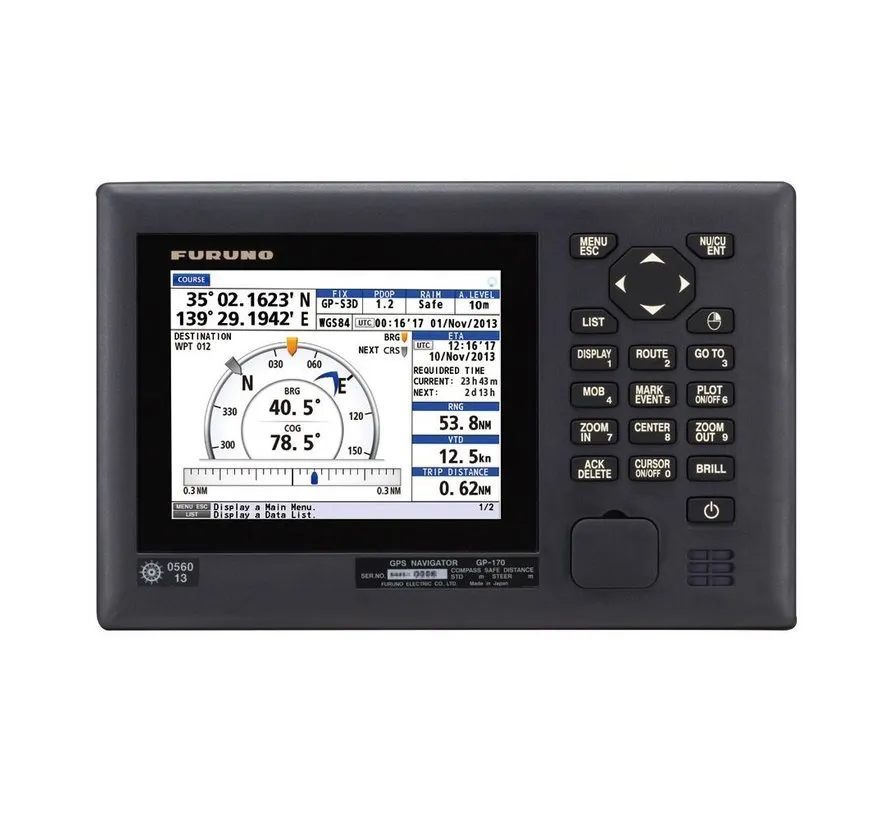

De Furuno GP-170 is een professionele GNSS/GPS navigator voor de maritieme markt en is ontworpen als betrouwbare positiebepaler voor onder meer radar, AIS, ECDIS, autopilot, VDR en andere navigatie- en communicatieapparatuur. Het systeem voldoet aan de relevante IMO Performance Standards en IEC teststandaarden, en ondersteunt daarnaast brugintegratie via IEC 61162-450 Ethernet.
De GP-170 is ontwikkeld voor stabiele en nauwkeurige positiebepaling. Volgens Furuno zorgen de vernieuwde GPS-chip en antenne-unit voor betere stabiliteit en precisie, met verbeterde ruisonderdrukking en hogere tolerantie tegen multipath-invloeden. Daarnaast ondersteunt de navigator SBAS, DGNSS en QZSS SLAS, zodat de nauwkeurigheid verder kan worden verbeterd afhankelijk van het gebruikte correctiesignaal.
Een belangrijk voordeel van de GP-170 is de 10 Hz positieverversing, waardoor de positie iedere 0,1 seconde kan worden bijgewerkt. Dat maakt dit model bijzonder geschikt voor toepassingen waar een vloeiende en stabiele positieweergave gewenst is, bijvoorbeeld op snellere vaartuigen of in brugsystemen waar meerdere navigatiesensoren samenkomen. In GLONASS- en SLAS-modi blijft de updatefrequentie 1 seconde.

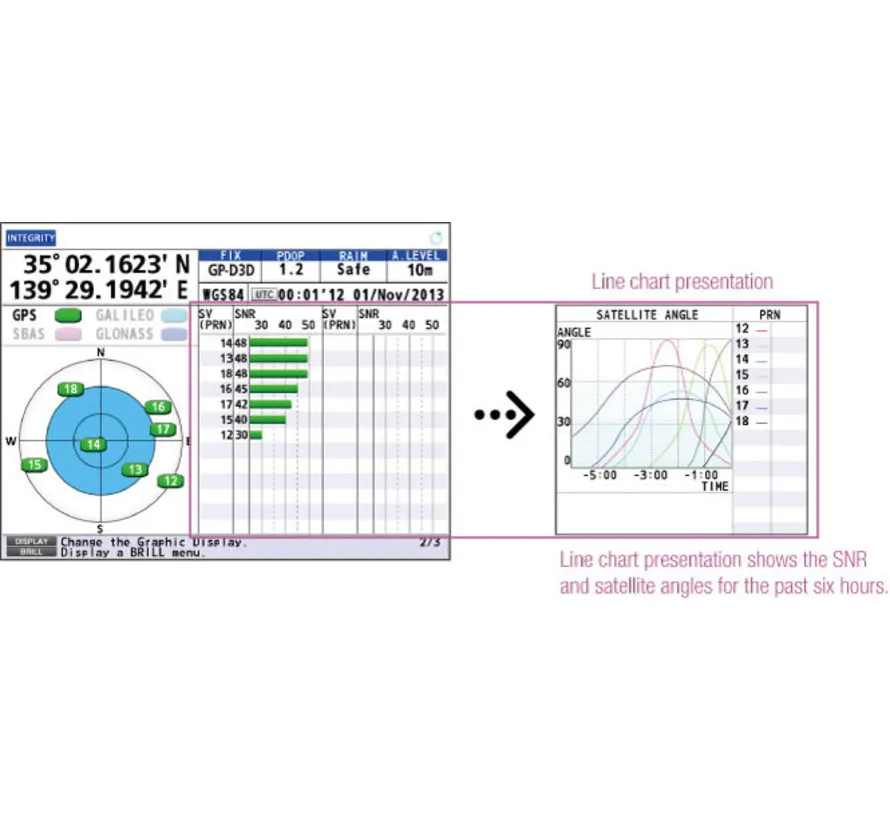

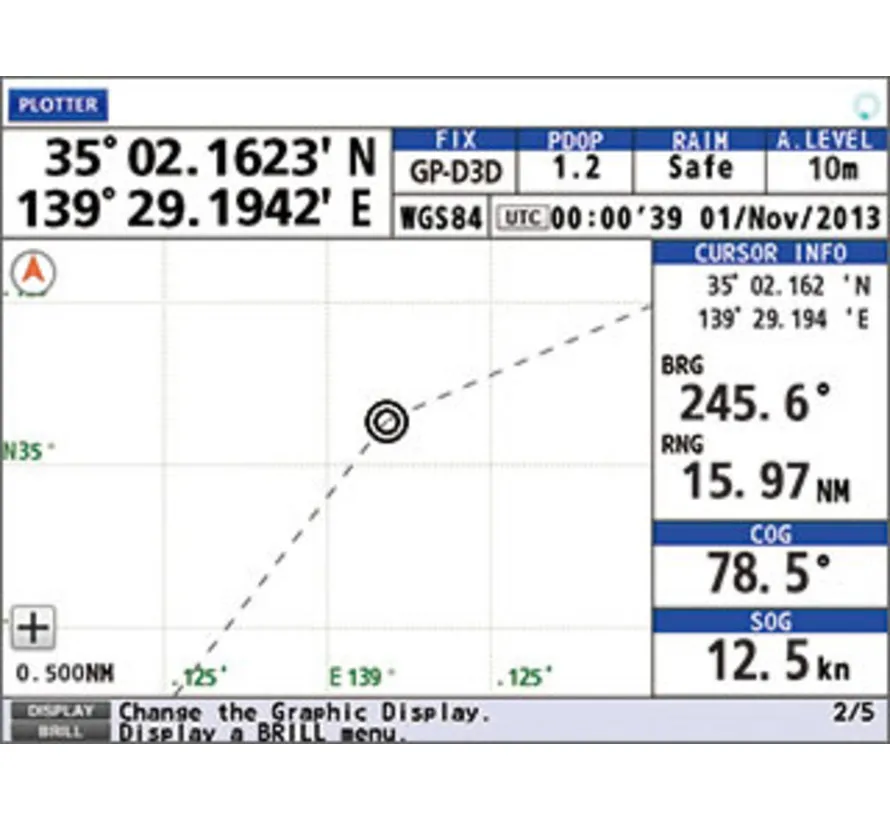

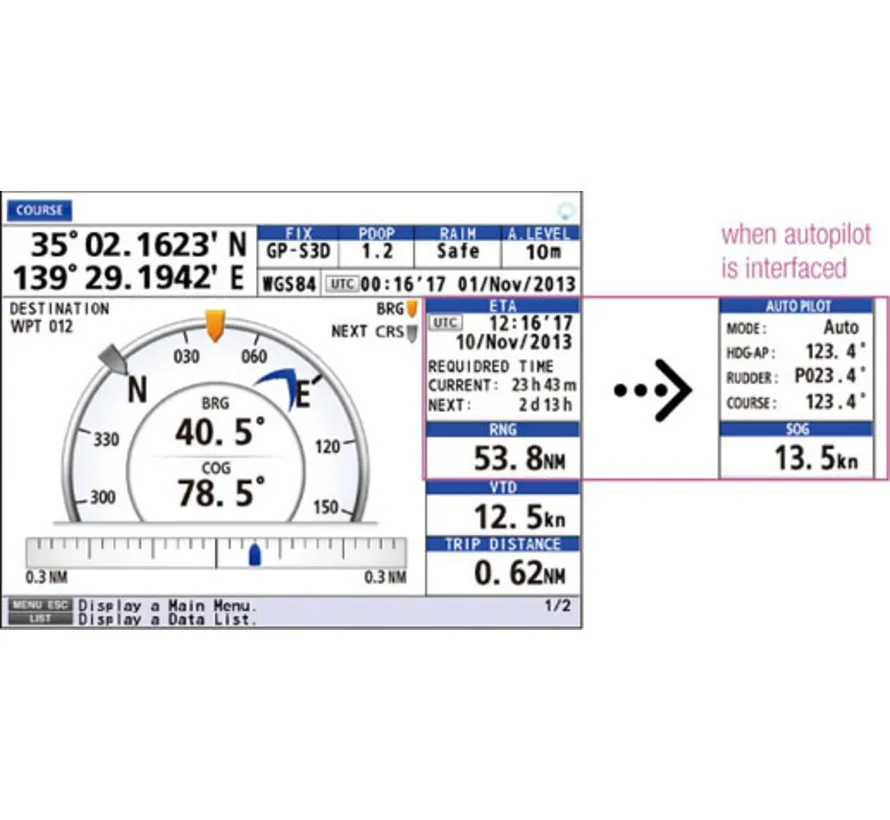

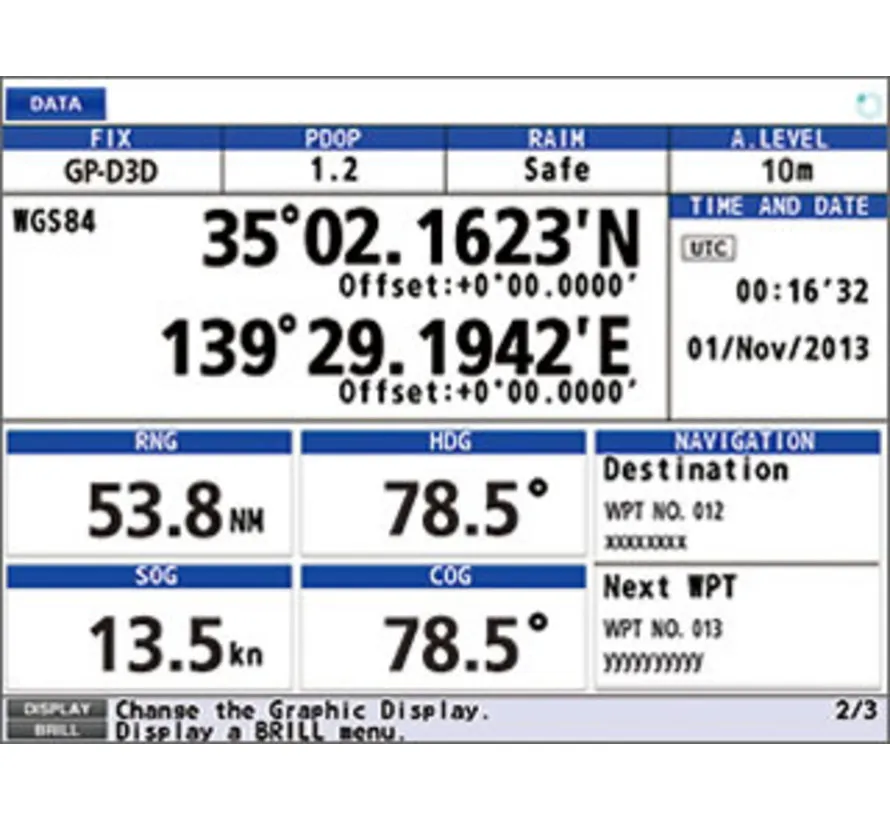

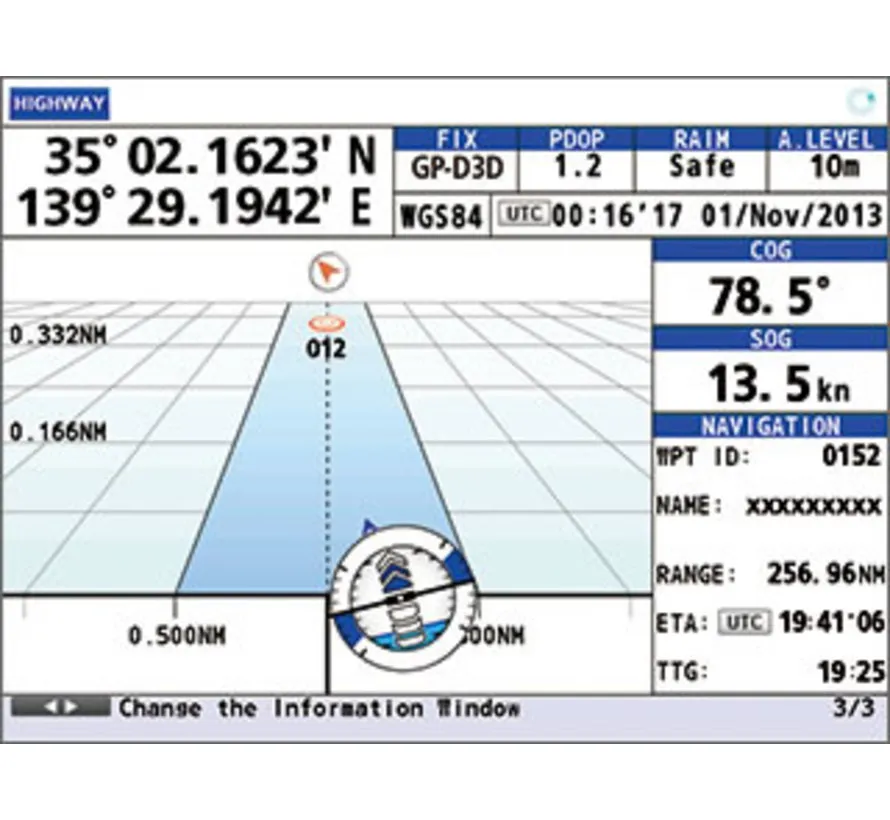

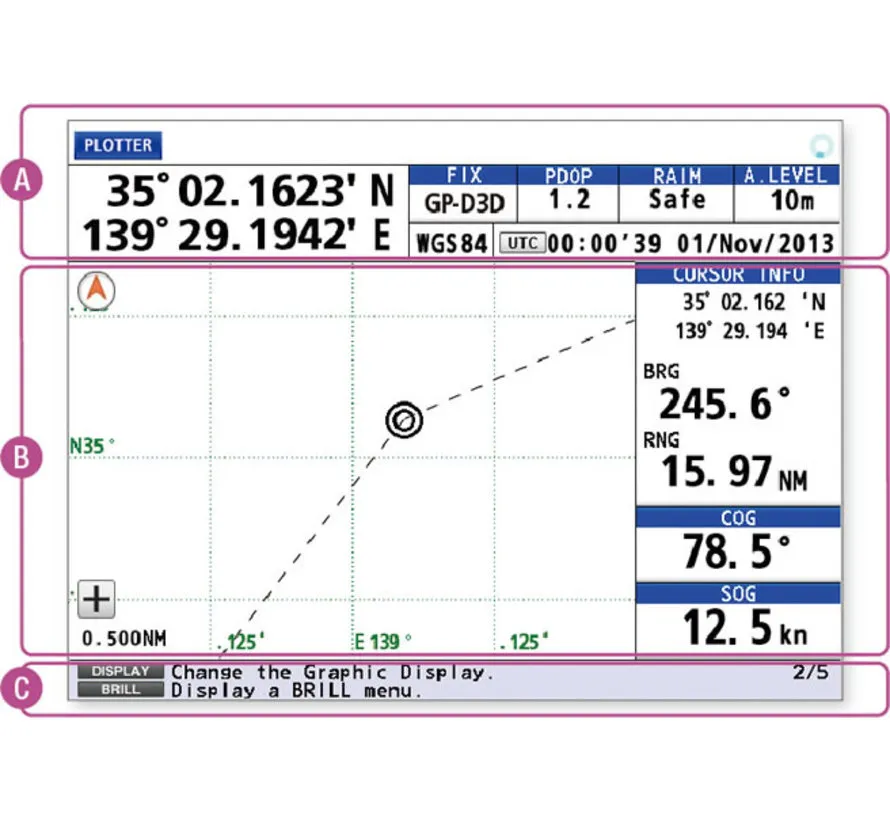

De navigator beschikt over een hoogwaardig kleurendisplay met een resolutie van 640 x 480 pixels, een typische helderheid van 700 cd/m² en uitgebreide navigatie- en datadisplays. Via de USB-poort aan de voorzijde kunnen onder meer routegegevens, menu-instellingen en gebruikersinstellingen worden geëxporteerd of geïmporteerd. Het systeem ondersteunt bovendien waypoint-, route-, track- en mark-opslag voor dagelijks professioneel gebruik.

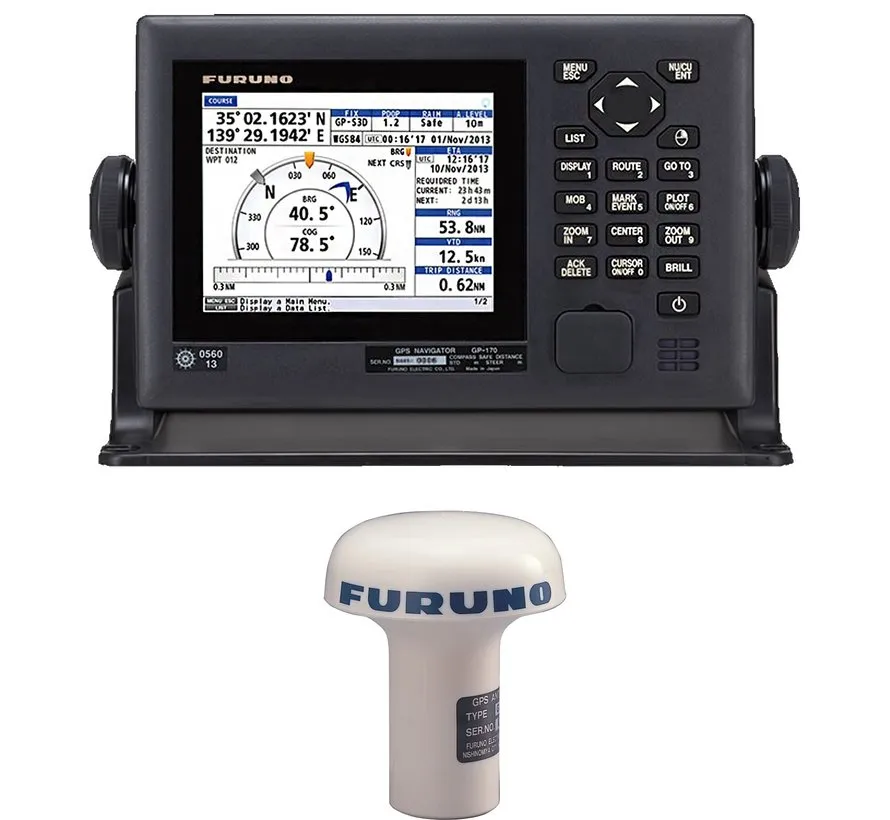

De meegeleverde Furuno GPA-017S is een compacte GPS-antenne voor de GP-170. Deze antenne is specifiek bedoeld voor GPS-ontvangst, heeft een compacte behuizing van circa Ø69 x 61 mm, een gewicht van ongeveer 0,12 kg en een beschermingsklasse van IP56. In de installatie-informatie geeft Furuno aan dat de antenne idealiter hoog en vrij van obstructies wordt gemonteerd, buiten radar- en Inmarsat-bundels en op voldoende afstand van VHF/UHF-antennes.

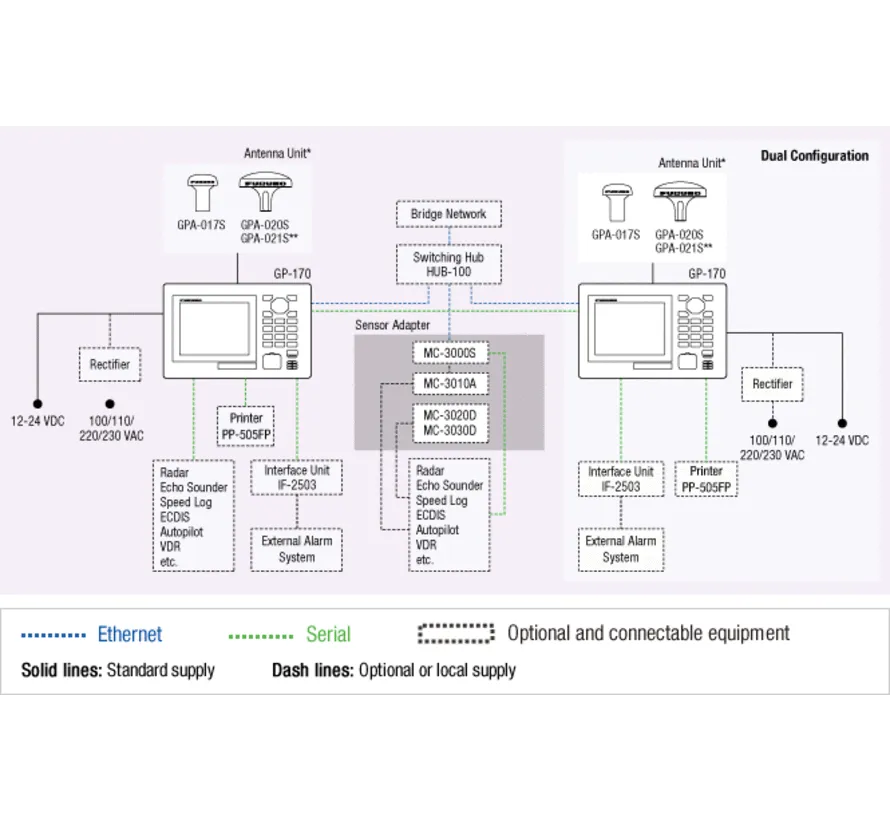

Voor installaties aan boord is de GP-170 breed inzetbaar. De unit ondersteunt IEC 61162-1, IEC 61162-2 en IEC 61162-450, met meerdere seriële poorten, één Ethernet-poort en een front-USB. De standaard voedingsspanning is 12-24 VDC. De display-unit heeft beschermingsklasse IP25, terwijl de antenne-unit IP56 biedt. Furuno specificeert voor de display-unit een bedrijfstemperatuur van -15°C tot +55°C en voor de antenne -25°C tot +70°C.
Belangrijkste voordelen
- Professionele IMO-conforme GNSS/GPS navigator
- Geschikt als positiesensor voor radar, AIS, ECDIS en autopilot
- 10 Hz positieverversing voor vloeiende positiedata
- Ondersteuning voor SBAS, DGNSS en QZSS SLAS
- IEC 61162-450 Ethernet voor integratie in brugnetwerken
- Compacte GPA-017S GPS-antenne meegeleverd
- USB-frontpoort voor import en export van instellingen en data
Specificaties Furuno GP-170
Algemeen
- Model: Furuno GP-170
- Type: GNSS Navigator / GPS Navigator
- Toepassing: professionele scheepvaart, brugsystemen, grote jachten en werkvaartuigen
Navigatie / ontvangst
- Ondersteunde systemen: GPS, SBAS, QZSS, GLONASS
- GPS/SBAS/QZSS frequentie: 1575.42 MHz ±1.023 MHz
- GLONASS frequentie: 1602.5625 MHz
- Tracking code: GPS C/A, SBAS C/A, QZSS C/A + L1S, GLONASS L10F
- Positie-update: 1 sec standaard, 0,1 sec maximaal
- Tracking velocity: 1.000 kn
- Time to first fix: 90 sec bij cold start
Nauwkeurigheid
- GPS: max. 10 m (2 drms, HDOP < 4)
- DGPS / WAAS / MSAS / QZSS SLAS: tot 3 m (2 drms, HDOP < 4)
- GLONASS: max. 7 m (2 drms, HDOP < 4)
Display
- Type: kleur-LCD
- Resolutie: 640 x 480
- Actief schermformaat: 116,16 x 87,12 mm
- Helderheid: 700 cd/m² typisch
Interfaces
- Serieel: 2x In/Out IEC 61162-1
- Serieel: 1x Out IEC 61162-1
- Serieel: 1x In/Out IEC 61162-2
- Ethernet: 1x IEC 61162-450
- USB: 1x frontpanel
Voeding / omgeving
- Voedingsspanning: 12-24 VDC
- Display temperatuur: -15°C tot +55°C
- Antenne temperatuur: -25°C tot +70°C
- Relatieve luchtvochtigheid: 95% of minder bij 40°C
- Beschermingsklasse display: IP25
- Beschermingsklasse antenne: IP56
Fysieke gegevens
- Afmetingen display-unit: 275 x 170 mm frontmaat
- Gewicht display-unit: 2,2 kg zonder beacon receiver / 2,4 kg met beacon receiver
- Montage: tafelmontage of inbouw / flush mount (optionele kits)
Specificaties Furuno GPA-017S antenne
- Model: Furuno GPA-017S
- Type: GPS-antenne voor GP-170
- Toepassing: externe antenne voor stabiele GPS-ontvangst
- Afmetingen: circa Ø69 x 61 mm
- Gewicht: circa 0,12 kg
- Beschermingsklasse: IP56
- Montageadvies: vrij zicht op satellieten, weg van radar-/Inmarsat-bundels en VHF/UHF-antennes
- 15meter kabel
