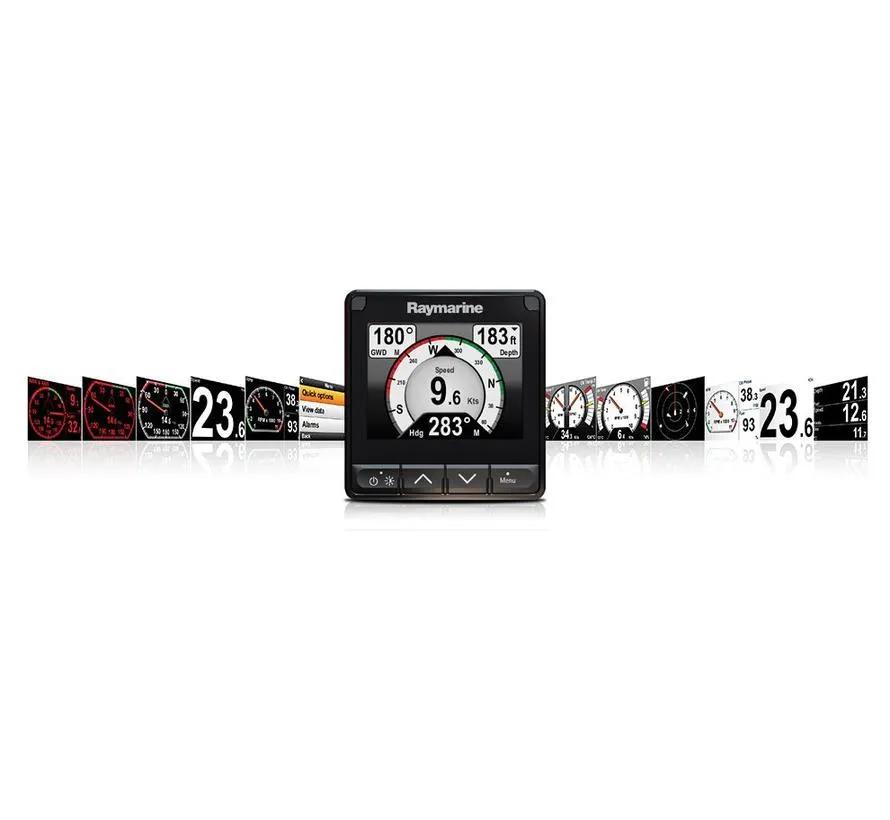

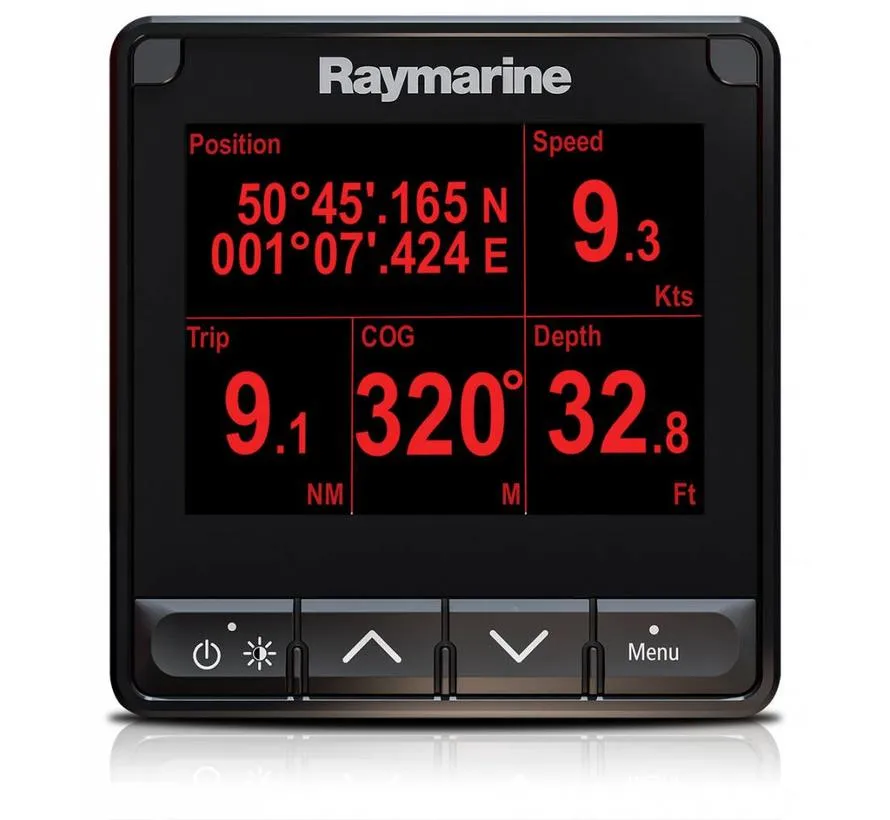

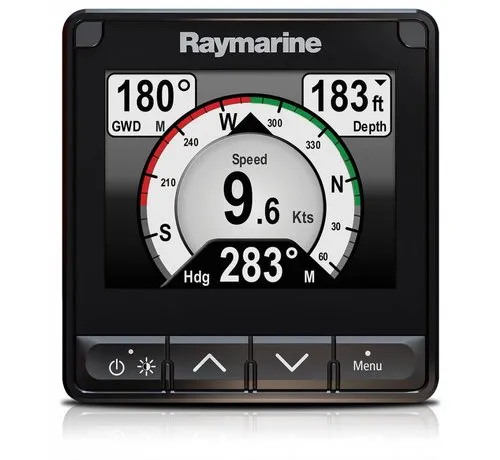

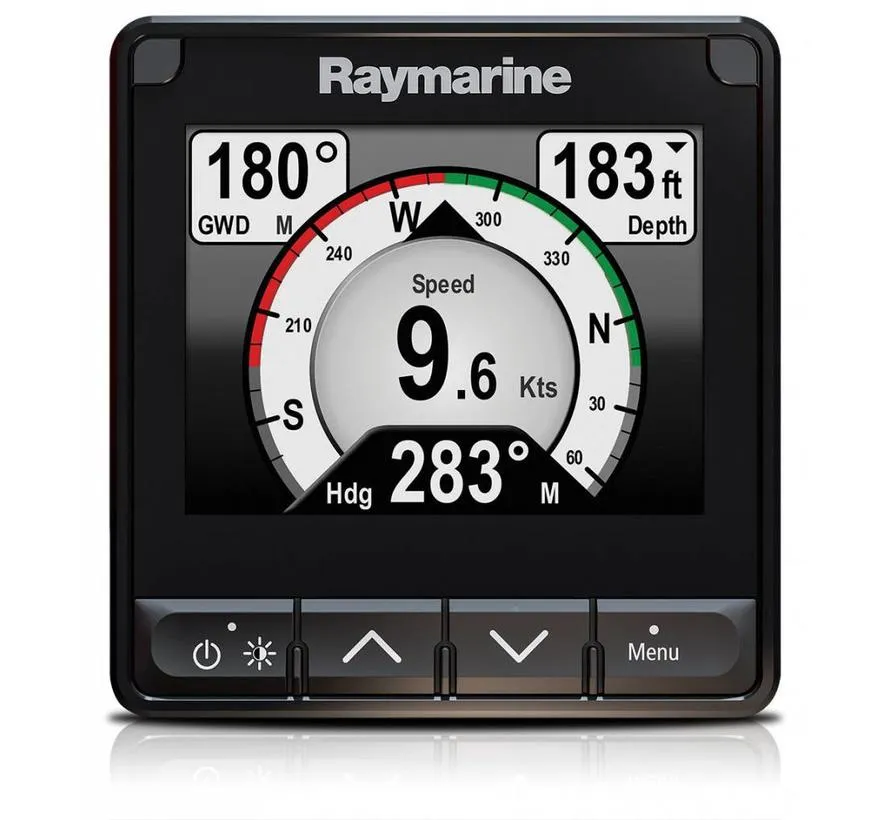

De Raymarine i70s is een multifunctioneel kleureninstrument voor het weergeven van navigatie-, zeil-, motor- en sensorgegevens aan boord.
Het display kan gegevens tonen die beschikbaar zijn op het SeaTalkNG- of compatibele NMEA 2000-netwerk. Hierdoor kan één instrument verschillende traditionele losse meters vervangen.
Belangrijkste functies
- Windinformatie
- Snelheid door het water
- Snelheid over de grond
- Diepte
- Tridata
- Navigatiegegevens

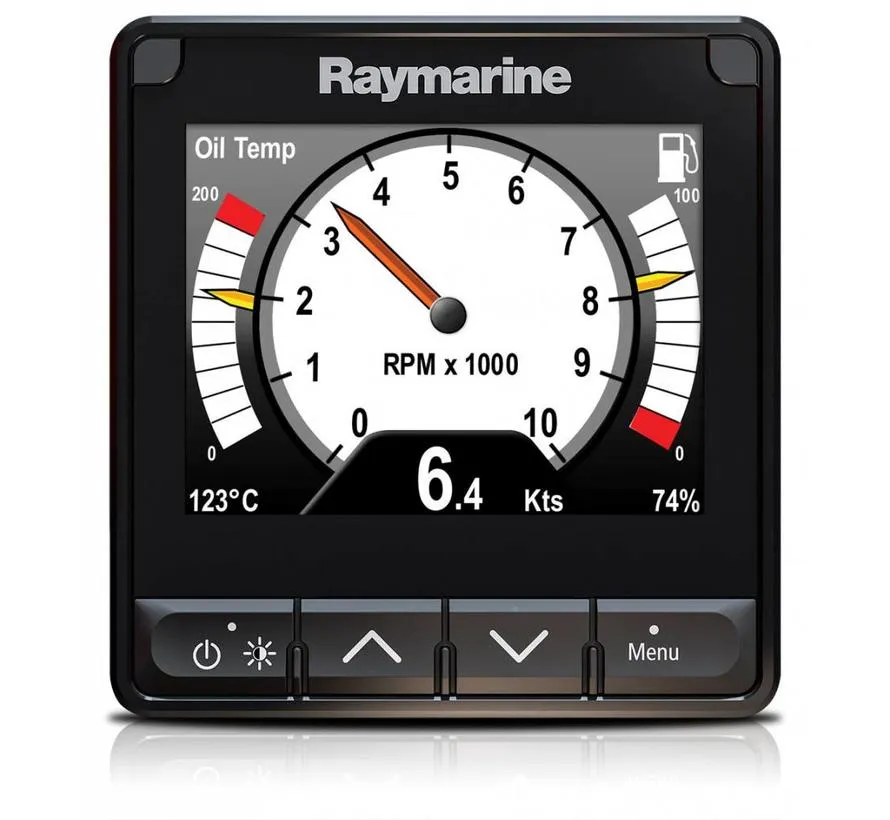

- Motorinformatie
- Brandstofgegevens
- Omgevingsgegevens
- Roerstand
- AIS-doelen
- Kompaskoers
- GPS-positie
- Accuspanning

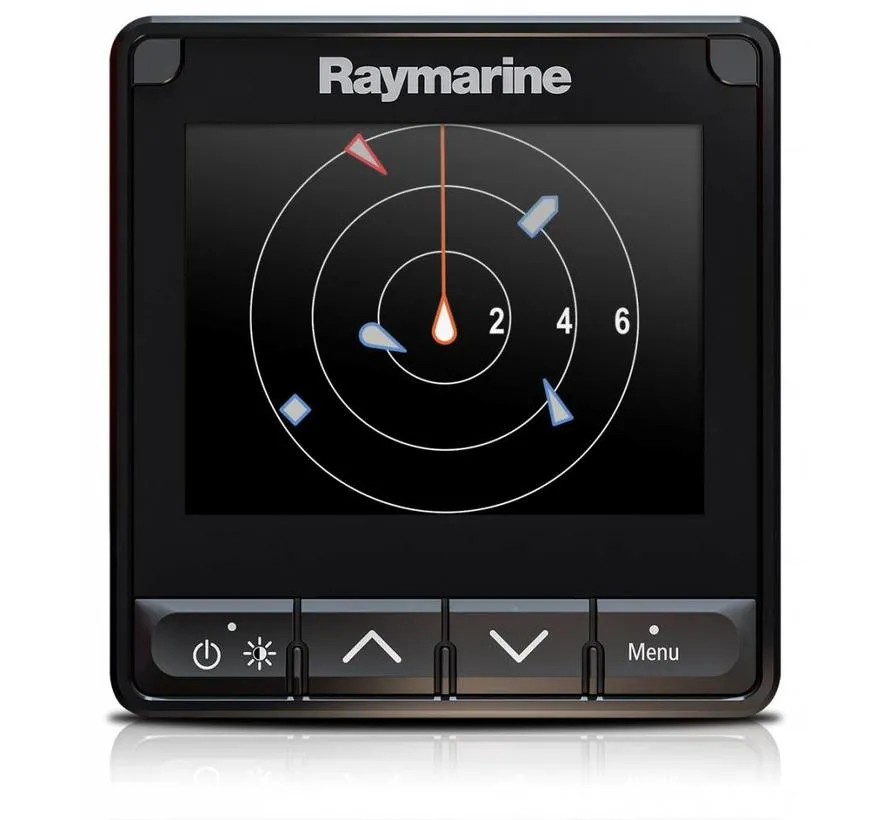

AIS repeater
De i70s kan AIS-doelen weergeven wanneer een geschikte AIS-ontvanger of transceiver op het NMEA 2000/SeaTalkNG-netwerk aanwezig is.
- Weergave van maximaal 25 dichtstbijzijnde AIS-doelen
- Selecteerbaar object voor aanvullende scheepsinformatie
Display
- Schermgrootte: 4,1 inch
- Displaytype: TFT LCD
- Resolutie: 320 × 240 pixels
- Helderheid: 1200 cd/m²
- Kleurdiepte: 16-bit / 64.000 kleuren
- Grote cijfers tot circa 43 mm
- Goede afleesbaarheid bij daglicht
Netwerk
- SeaTalkNG: ja
- Aansluitingen: 1 × SeaTalkNG
- NMEA 2000 compatibel via SeaTalkNG
- NMEA 0183: niet rechtstreeks
Transducercompatibiliteit
Analoge transducers worden niet rechtstreeks op de i70s aangesloten.
Voor analoge transducers kan de Raymarine iTC-5 worden gebruikt.
Ondersteunde sensortypen via iTC-5:
- Diepte
- Wind
- Snelheid
- Kompas
- Roerstand
De i70s kan daarnaast via het netwerk worden gebruikt met geschikte smart transducers zoals:
- Airmar DST800
- Airmar P79S
Voeding
- Nominale voedingsspanning: 12 V DC
- Werkspanningsbereik: 9–16 V DC
- Beveiligd tot 32 V DC
- Stroomverbruik: circa 143 mA
- Vermogen: circa 1,7 W
- NMEA 2000 LEN: 3
Omgevingsspecificaties
- Waterbestendigheid: IPX6 / IPX7
- Bedrijfstemperatuur: -25 °C tot +55 °C
- Opslagtemperatuur: -30 °C tot +70 °C
- Maximale relatieve luchtvochtigheid: 93%
Afmetingen
- Buitenmaat: circa 115 × 110 mm
- Inbouwmaat: circa 92 × 92 mm
Meegeleverd
- Raymarine i70s instrumentdisplay
- Zwarte frontbezel
- Alternatieve gunmetal bezel
- Zonnekap
- SeaTalkNG spur-kabel 400 mm
- Paneelpakking
- Ferrietfilter
- Montageschroeven
- Documentatie
Niet inbegrepen
- Transducers
- iTC-5 converter
- SeaTalkNG backbone
- SeaTalkNG voedingskabel
