Het Raymarine i70s Depth, Speed & Wind Pack is een complete instrumentenset voor het meten en weergeven van diepte, snelheid, watertemperatuur, windsnelheid en windrichting.
De set bevat zowel de sensoren als de benodigde iTC-5 converter en SeaTalkNG-netwerkcomponenten. Hierdoor is het een geschikte basis voor een compleet instrumentennetwerk aan boord.

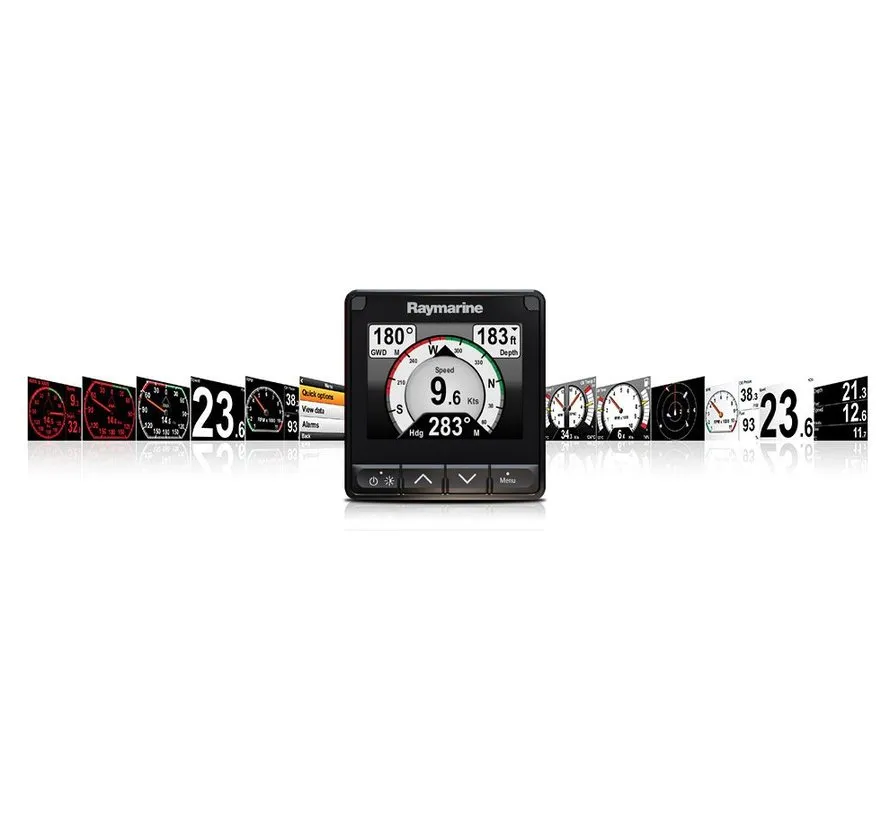

i70s multifunctioneel display

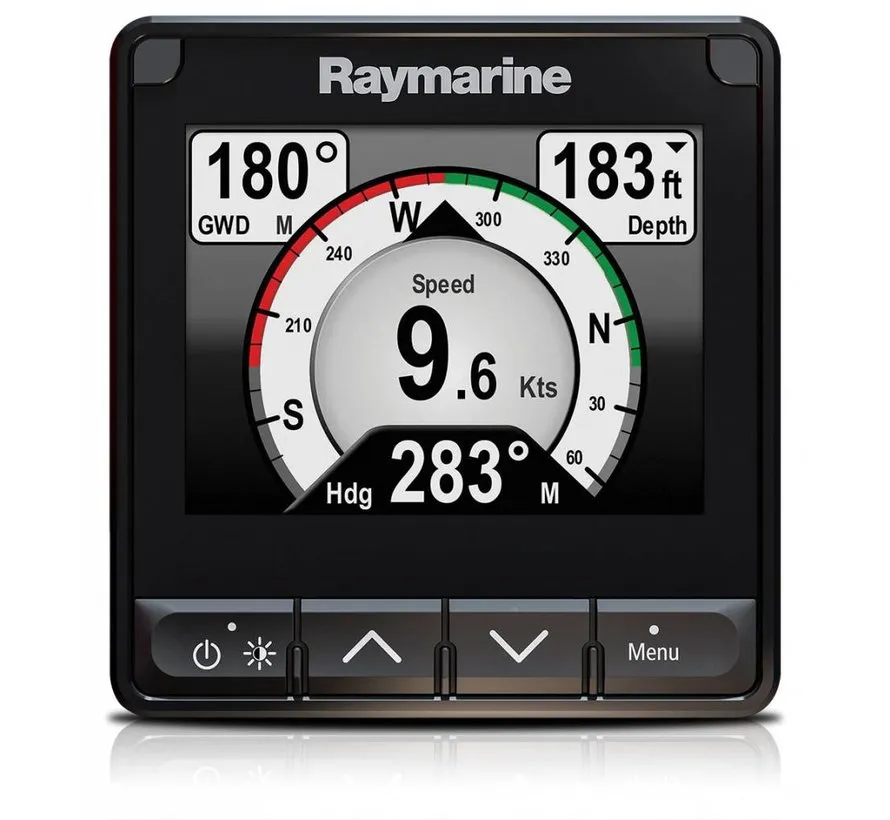

Het i70s-display kan verschillende instrumentgegevens digitaal, grafisch of als analoge meter weergeven.
Onder andere:
- Diepte
- Snelheid door het water
- Snelheid over de grond
- Watertemperatuur
- Windsnelheid
- Windrichting
- Ware wind
- Schijnbare wind
- Tridata

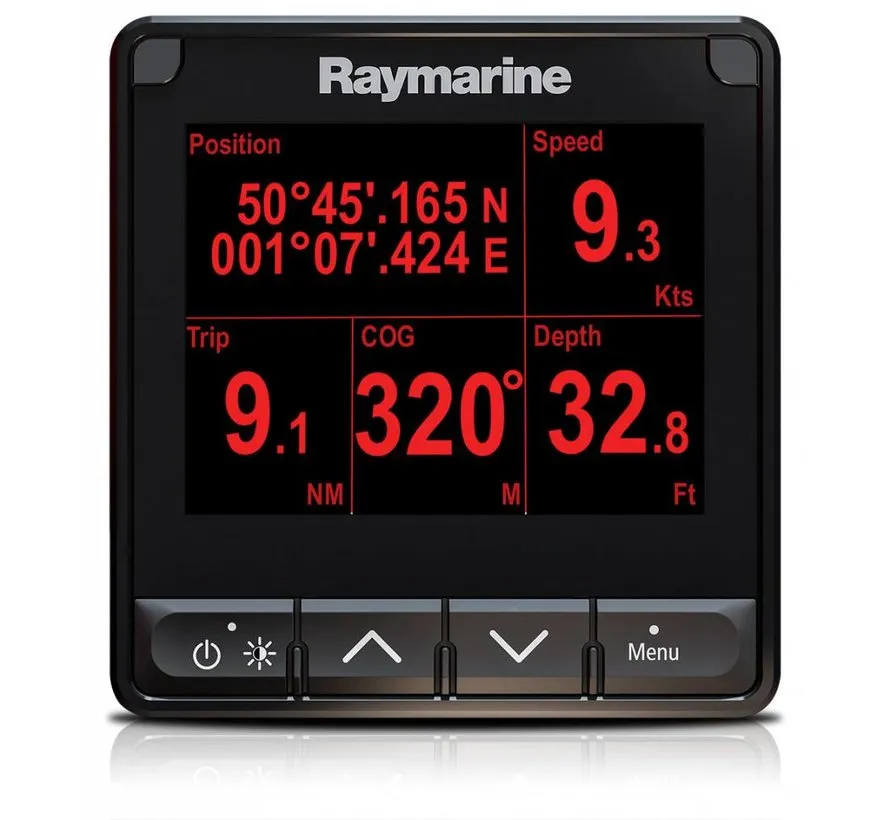

- Navigatiegegevens

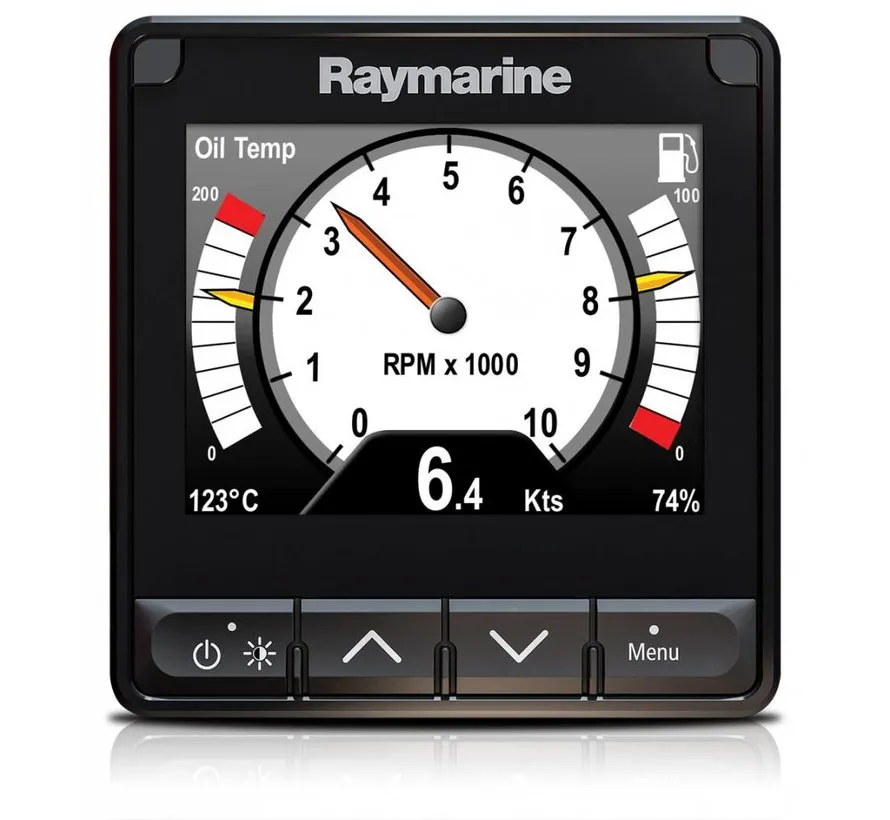

- Motorinformatie via NMEA 2000
- Brandstofgegevens
- Tankniveaus
- Roerstand

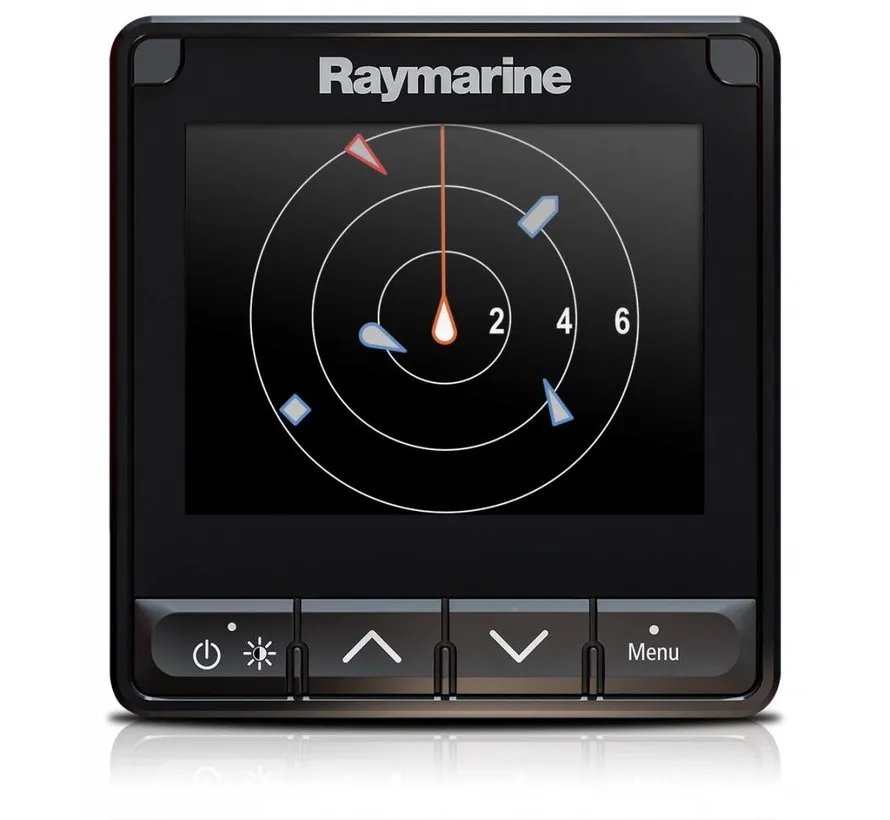

- AIS-objecten
- Accuspanning
Display
- Schermgrootte: 4,1 inch
- Displaytype: TFT kleur
- Resolutie: 320 × 240 pixels
- Helderheid: 1200 cd/m²
- Kleurdiepte: 16-bit / 64.000 kleuren
- Grote cijfers tot circa 43 mm
- Goed afleesbaar bij daglicht
DST800 transducer
Meegeleverd is een Raymarine/Airmar DST800 analoge transducer.
Meet:
- Diepte
- Snelheid door het water
- Watertemperatuur
Specificaties:
- Type: thru-hull / door-de-huid transducer
- Sonarfrequentie: 200 kHz
- Functies: Depth, Speed, Temperature
- Aansluiting op iTC-5 converter
Windtransducer
De set bevat een Raymarine Short Arm Wind Transducer.
Meet:
- Windsnelheid
- Windrichting
De gegevens worden via de iTC-5 naar het SeaTalkNG-netwerk gestuurd.
iTC-5 converter
De meegeleverde Raymarine iTC-5 zet analoge transducersignalen om naar digitale SeaTalkNG / NMEA 2000-data.
Ondersteunt aansluitingen voor:
- Wind
- Diepte
- Snelheid
- Watertemperatuur
- Roerstand
- Kompas, afhankelijk van aangesloten sensor
Netwerk
- SeaTalkNG
- NMEA 2000 compatibel
- Uitbreidbaar met extra Raymarine instrumenten
- Compatibel met geschikte Raymarine kaartplotters
- AIS-data kan via het netwerk op de i70s worden weergegeven
i70s voeding
- Nominale spanning: 12 V DC
- Werkspanningsbereik: 9–16 V DC
- Beveiligd tot 32 V DC
- Stroomverbruik display: circa 143 mA
- Vermogen display: circa 1,7 W
- NMEA 2000 LEN display: 3
Bescherming i70s
- IPX6
- IPX7
- Bedrijfstemperatuur: -25 °C tot +55 °C
- Opslagtemperatuur: -30 °C tot +70 °C

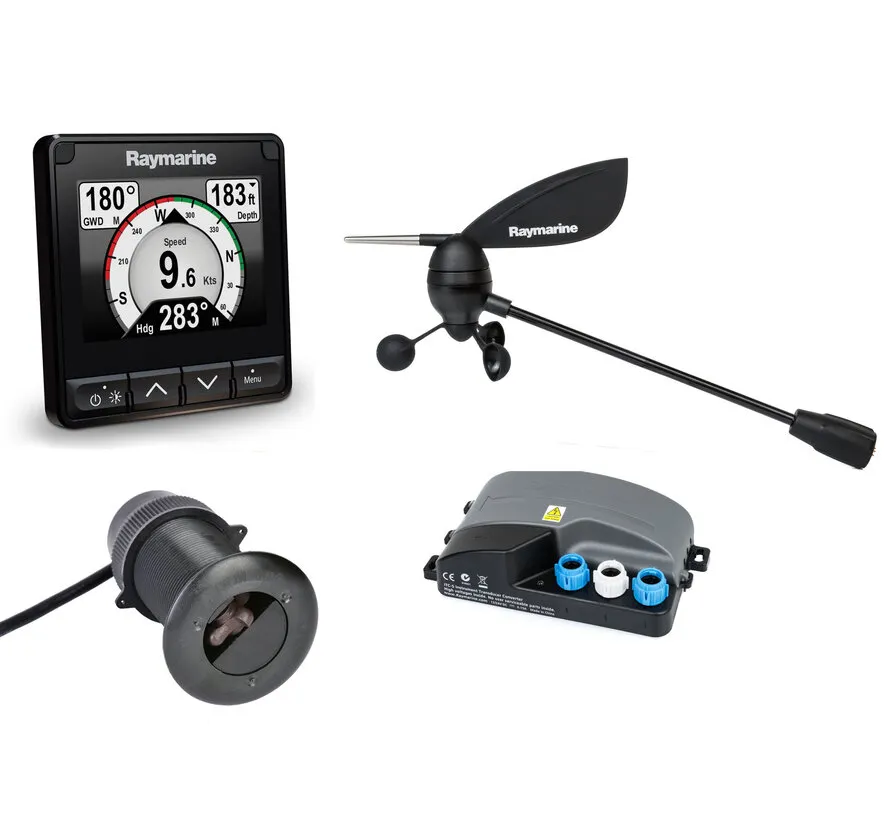

Meegeleverd
- Raymarine i70s multifunctioneel kleurendisplay – E70327
- Raymarine iTC-5 transducer converter – E70010
- DST800 diepte/snelheid/temperatuurtransducer – A22154
- Short Arm Wind Transducer – E22078
- SeaTalkNG backbonekabel 3 meter – A06035
- SeaTalkNG 5-way connector – A06064
- SeaTalkNG voedingskabel – A06049
- SeaTalkNG backbone terminator – A06031
- SeaTalkNG blanking plug – A06032
- Benodigde displaymontageonderdelen
- Documentatie
Toepassing
Geschikt voor:
- Zeilboten
- Motorboten
- Jachten
- Refit van bestaande Raymarine instrumentensystemen
- Nieuwe SeaTalkNG instrumentinstallaties
Belangrijk
- Dit is een complete diepte-, snelheid- en windset.
- DST800 is een door-de-huid transducer.
- Controleer vóór montage de benodigde huiddoorvoer en beschikbare installatieruimte.
- Extra SeaTalkNG-kabels kunnen nodig zijn afhankelijk van de afstanden aan boord.
- Kaartplotter en AIS-transceiver zijn niet inbegrepen.
