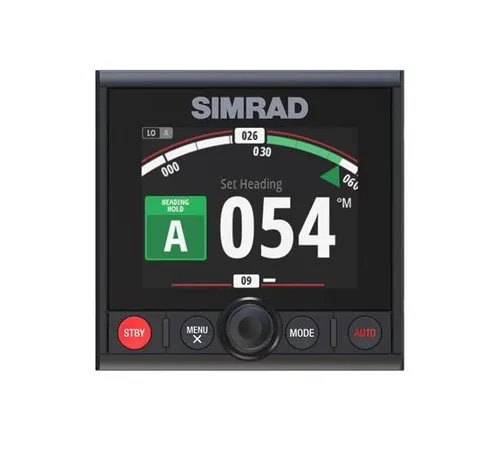

De Simrad AP44 is een dedicated stuurautomaatcontroller met kleurendisplay, draaiknop en directe bedieningstoetsen. De controller is ontworpen voor eenvoudige en nauwkeurige bediening van compatibele Simrad autopilotsystemen.
Het optisch verlijmde transflectieve kleurendisplay blijft goed afleesbaar in fel zonlicht en voorkomt condensvorming tussen glas en LCD.
Belangrijkste functies
- 4,1-inch kleurendisplay
- Draaiknop voor koersaanpassing
- Directe stuurautomaatbediening
- NMEA 2000
- No Drift
- Waypoint Steering
- Wind Mode
- Power Steer
- Automatische wendpatronen
- Depth Contour Tracking
- Automatische afstelling en kalibratie
- Glass Helm ontwerp
- Laag stroomverbruik
Display
- Schermgrootte: 4,1 inch
- Resolutie: 320 × 240 pixels
- Beeldverhouding: 4:3
- Helderheid: 600 nits
- Kijkhoek boven/onder: 80°
- Kijkhoek links/rechts: 80°
- Achtergrondverlichting: wit
- Optisch verlijmd display
- Transflectieve LCD-technologie
Bediening
- Draaiknop
- Bedieningsknoppen
- Directe koersaanpassing
- Menu- en modusselectie
Stuurmodi
Ondersteunt afhankelijk van het aangesloten autopilotsysteem:
- Heading
- No Drift
- Waypoint Steering / NAV
- Wind
- Power Steer / Follow-Up
Automatische manoeuvres
- C-turn
- U-turn
- Spiral
- Zigzag
- Square
- S-turn
- Depth Contour Tracking
- Tack
- Gybe
Depth Contour Tracking
Met Depth Contour Tracking kan het autopilotsysteem een constante waterdiepte volgen. Dit is vooral handig tijdens vissen langs taluds, richels en diepteovergangen.
No Drift
No Drift compenseert wind en stroming zodat de boot een ingestelde koers over de grond kan blijven volgen.
Waypointnavigatie
Wanneer een compatibele kaartplotter via NMEA 2000 is aangesloten kan de AP44 waypoint- en routenavigatie ondersteunen.
Netwerk
- NMEA 2000: ja
- Aansluiting: 1 × Micro-C
- NMEA 2000 LEN: 3
- Kompassensor via NMEA 2000
Compatibiliteit
Geschikt voor integratie met compatibele Simrad autopilotsystemen, waaronder systemen met bijvoorbeeld:
- NAC-1
- NAC-2
- NAC-3
- AC12
- AC42
- Precision-9 kompas
- RF25 roerstandgever
- Compatibele Simrad kaartplotters
Exacte functies zijn afhankelijk van de gebruikte stuurcomputer, kompassensor en overige netwerkcomponenten.
Aandrijfsysteemintegratie
Ondersteunt integratie met geschikte systemen zoals:
- Volvo EVC
- Yamaha
- Optimus / SeaStar
Elektrische specificaties
- Voedingsspanning: 12 V DC
- Werkspanningsbereik: 10,8–15,6 V DC
- Normaal stroomverbruik: circa 1,35 W
- Maximaal stroomverbruik: circa 1,8 W
Afmetingen
- Breedte: circa 115 mm
- Hoogte: circa 118 mm
- Diepte: circa 48,5 mm
- Gewicht: circa 0,32 kg
- Kompasveilige afstand: circa 300 mm
Montage
- Flushmount / inbouwmontage
Omgevingsspecificaties
- Waterbestendigheid: IPX7
- Bedrijfstemperatuur: -25 °C tot +65 °C
- Opslagtemperatuur: -40 °C tot +85 °C
- Relatieve luchtvochtigheid: tot 100%
Certificering
- CE
- IEC 60945
Belangrijk
- Dit is alleen de AP44 stuurautomaatcontroller.
- Stuurcomputer niet inbegrepen.
- Kompassensor niet inbegrepen.
- Roerstandgever niet inbegrepen.
- Aandrijving niet inbegrepen.
- NMEA 2000 backbone kan afzonderlijk nodig zijn.
