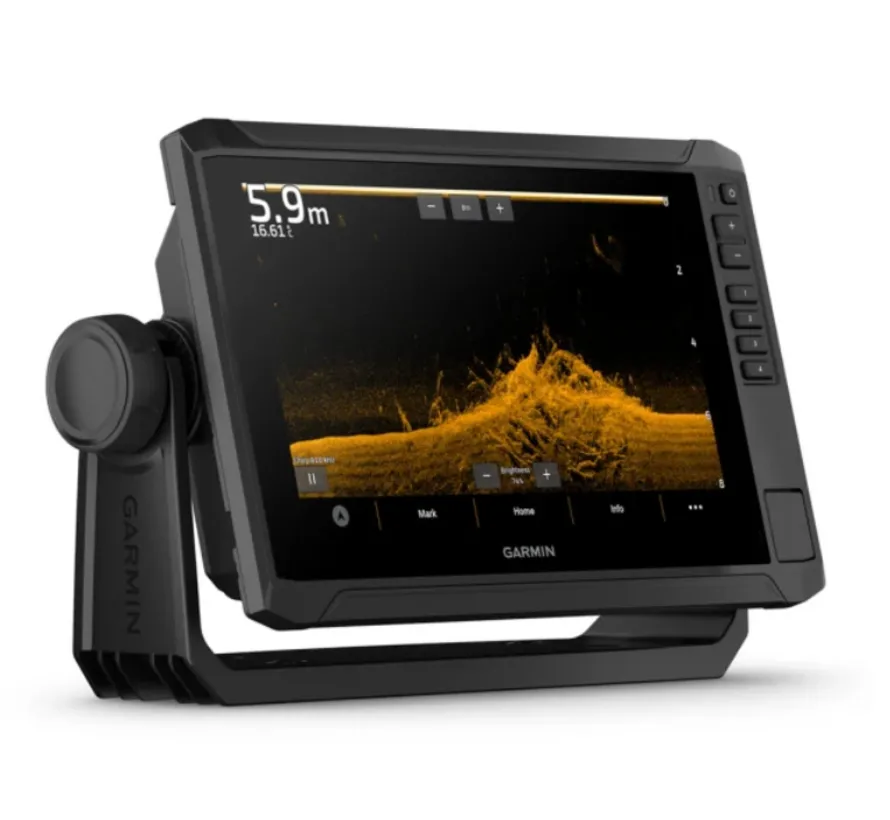

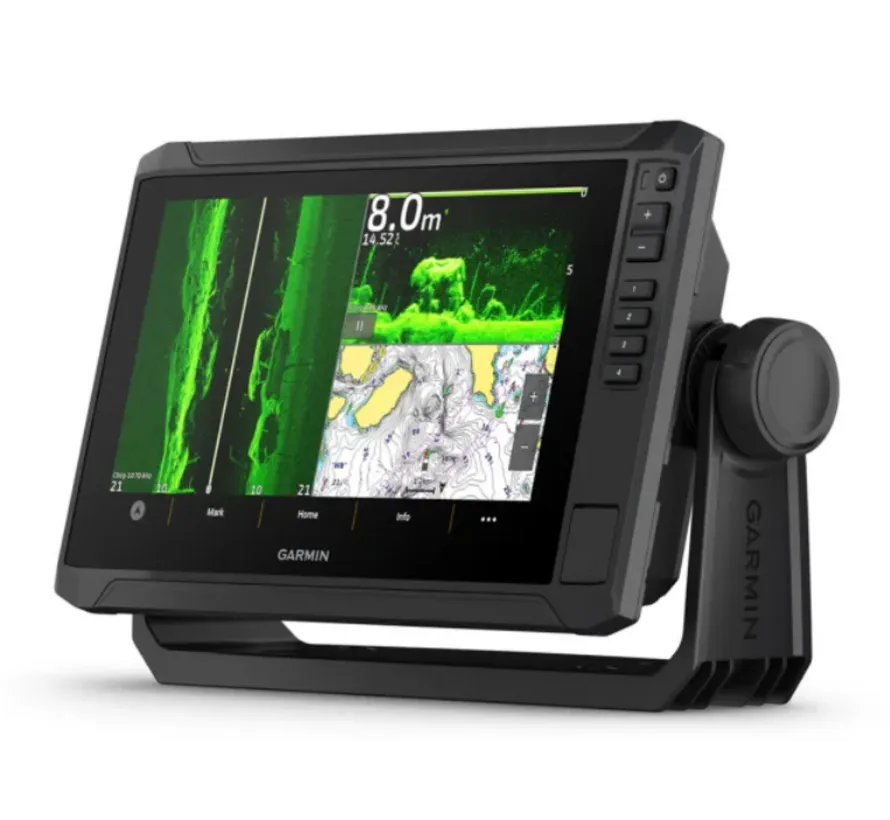

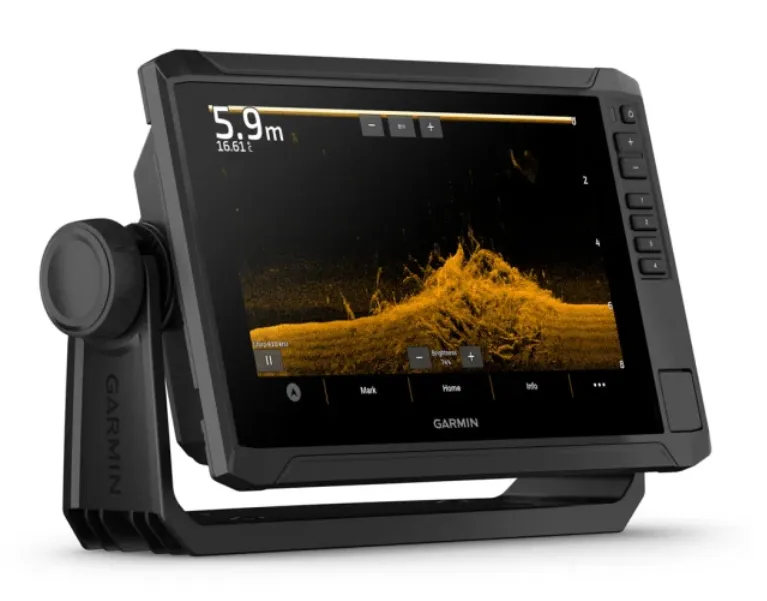

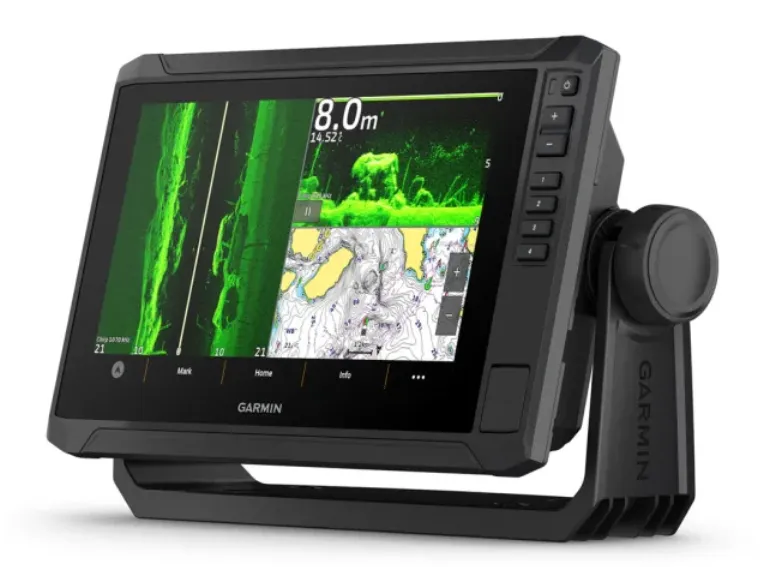

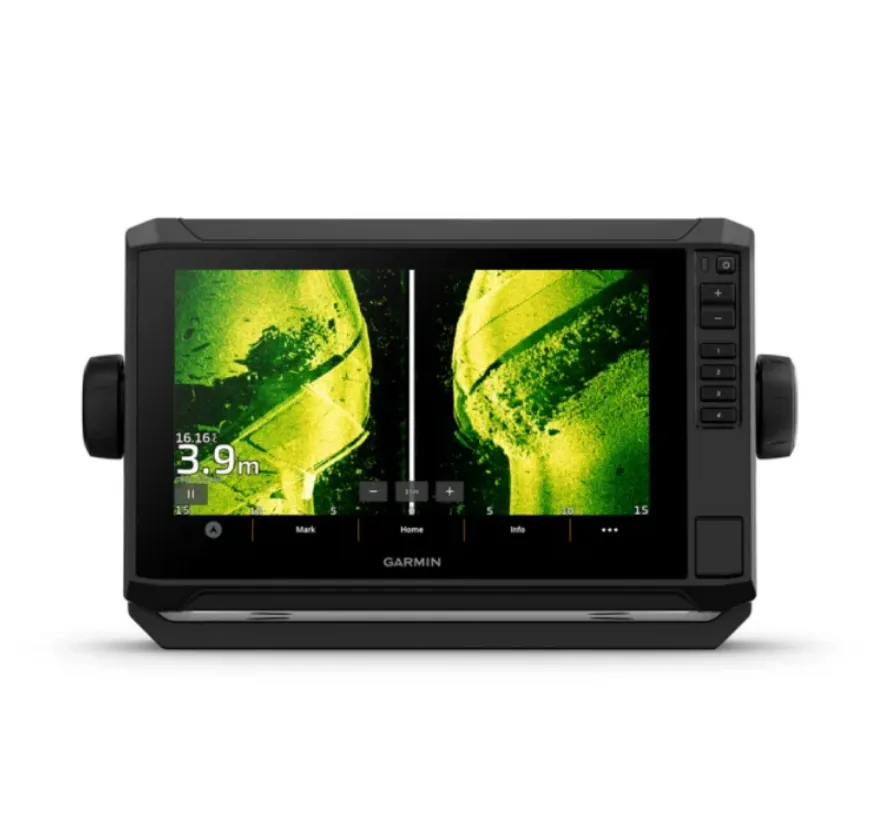

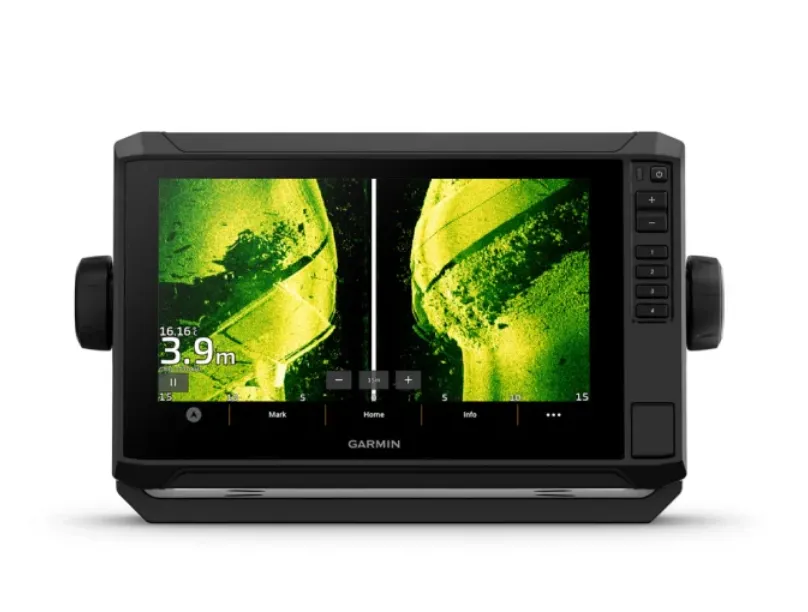

De Garmin ECHOMAP UHD2 72cv is een compacte 7 inch kaartplotter en fishfinder voor navigatie en vissen. Het toestel beschikt over een helder kleurenscherm en wordt volledig met fysieke bedieningstoetsen bediend.
Deze productpagina bevat twee uitvoeringen:
• 010-02593-00 – zonder transducer
• 010-02593-01 – inclusief Garmin GT20-TM transducer
De kaartplotter zelf is bij beide uitvoeringen gelijk. Alleen de meegeleverde transducer verschilt. Garmin vermeldt de 010-02593-00 officieel als ECHOMAP UHD2 72cv zonder transducer en de 010-02593-01 als uitvoering met GT20-TM.
De ECHOMAP UHD2 72cv ondersteunt traditionele Garmin CHIRP-sonar en ClearVü scanning sonar. Het ingebouwde sonarvermogen bedraagt maximaal 500 W. Voor sonarweergave is een compatibele transducer vereist.
Via de ingebouwde WiFi-verbinding kan het toestel worden gekoppeld met de Garmin ActiveCaptain-app. Daarnaast kunnen sonarinfo, waypoints en routes draadloos worden gedeeld met een tweede compatibele ECHOMAP UHD2-kaartplotter.
Het toestel ondersteunt Garmin Navionics+ en Garmin Navionics Vision+ kaartmateriaal. De standaard wereldwijde uitvoering wordt geleverd met een wereldwijde basiskaart; uitgebreid kaartmateriaal is afhankelijk van de gekozen kaart of regionale uitvoering.
Belangrijkste kenmerken
• 7 inch kleurenscherm
• Bediening met fysieke toetsen
• Geen touchscreen
• Resolutie 800 × 480 pixels
• Ingebouwde GPS/GNSS-ontvanger
• GPS en Galileo
• Traditionele CHIRP-sonar
• ClearVü scanning sonar
• Sonarvermogen tot 500 W
• WiFi-connectiviteit
• Garmin ActiveCaptain compatibel
• Draadloos delen van sonar, waypoints en routes
• Garmin Quickdraw Contours
• Garmin Navionics+ ondersteuning
• Garmin Navionics Vision+ ondersteuning
• microSD-kaartsleuf
• IPX7-waterbestendig
• Beugel- of vlakmontage
• Leverbaar met of zonder GT20-TM transducer
Productspecificaties
• Merk: Garmin
• Serie: ECHOMAP UHD2
• Model: 72cv
• Producttype: kaartplotter / fishfinder
• Schermformaat: 7 inch
• Zichtbaar schermoppervlak: circa 155 × 87 mm
• Schermtype: WVGA TN
• Resolutie: 800 × 480 pixels
• Touchscreen: nee
• Bediening: fysieke toetsen
• Afmetingen: circa 232 × 143 × 67 mm
• Gewicht: circa 0,7 kg
• Waterbestendigheid: IPX7
• Montage: beugelmontage of vlakmontage
• Ingebouwde GPS: ja
• Galileo: ja
• GPS-updatefrequentie: 5 Hz
• WiFi: ja
• Garmin ActiveCaptain: ja
• NMEA 2000: nee
• NMEA 0183: nee
• Garmin Marine Network/Ethernet: nee
• microSD-kaartsleuf: 1
• Maximale microSD-capaciteit: 32 GB
• Waypoints: maximaal 5.000
• Trackpunten: maximaal 50.000
• Opgeslagen tracks: maximaal 50
• Routes: maximaal 100
• Traditionele sonar: ingebouwd
• CHIRP: ja
• ClearVü: ingebouwd
• SideVü: nee
• Sonarvermogen: maximaal 500 W
• Transduceraansluiting: 1x 4-polig
• Voedingsspanning: 9-18 V DC
• Typisch stroomverbruik bij 12 V: circa 1,0 A
• Maximaal stroomverbruik bij 12 V: circa 1,5 A
• Maximaal opgenomen vermogen: circa 18 W
• Kaartondersteuning: Garmin Navionics+ en Garmin Navionics Vision+
• Controleadvies: controleer vóór bestelling welke transduceruitvoering en kaartdekking gewenst zijn
De officiële Garmin-specificaties vermelden afmetingen van 232 × 143 × 67 mm, een gewicht van 0,7 kg, IPX7, 800 × 480 pixels, 5 Hz GPS en maximaal 500 W sonarvermogen.
Variant 1
Garmin ECHOMAP UHD2 72cv zonder transducer
• Artikelnummer: 010-02593-00
• Uitvoering: zonder transducer
• Transducer inbegrepen: nee
• EAN: 0753759284640
Variant 2
Garmin ECHOMAP UHD2 72cv met GT20-TM
• Artikelnummer: 010-02593-01
• Uitvoering: inclusief transducer
• Transducer inbegrepen: ja
• Transducermodel: Garmin GT20-TM
• EAN: 0753759284657
GT20-TM specificaties
• Merk: Garmin
• Model: GT20-TM
• Type: spiegeltransducer
• Traditionele sonar: 77/200 kHz
• ClearVü: 455/800 kHz
• Dieptemeting: ja
• Watertemperatuur: ja
• Montage: spiegel
• Trollingmotor-montage: mogelijk met meegeleverd/geschikt montagemateriaal
• Connector: 4-polig bij de relevante uitvoering
• SideVü: nee
Garmin specificeert de GT20-TM als 77/200 kHz traditionele sonar met 455/800 kHz ClearVü.
Meegeleverd 010-02593-00
• Garmin ECHOMAP UHD2 72cv
• Voedings-/datakabel
• Kantel-/draaibare montagebeugel
• Beschermkap
• Montagemateriaal
• Documentatie
• Geen transducer
Meegeleverd 010-02593-01
• Garmin ECHOMAP UHD2 72cv
• Garmin GT20-TM transducer
• Transducermontagebeugel
• Voedings-/datakabel
• Kantel-/draaibare montagebeugel
• Beschermkap
• Montagemateriaal
• Documentatie
