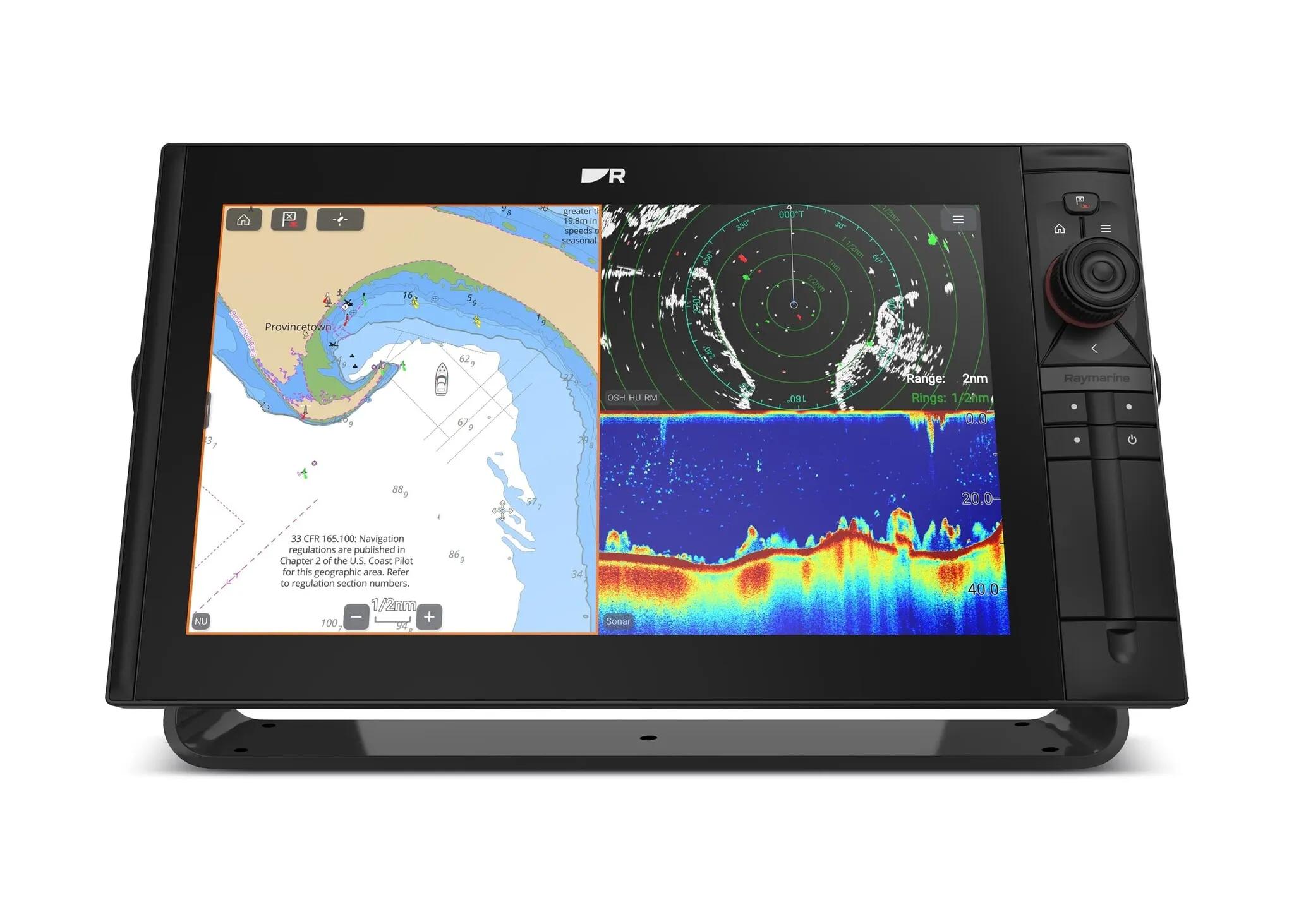

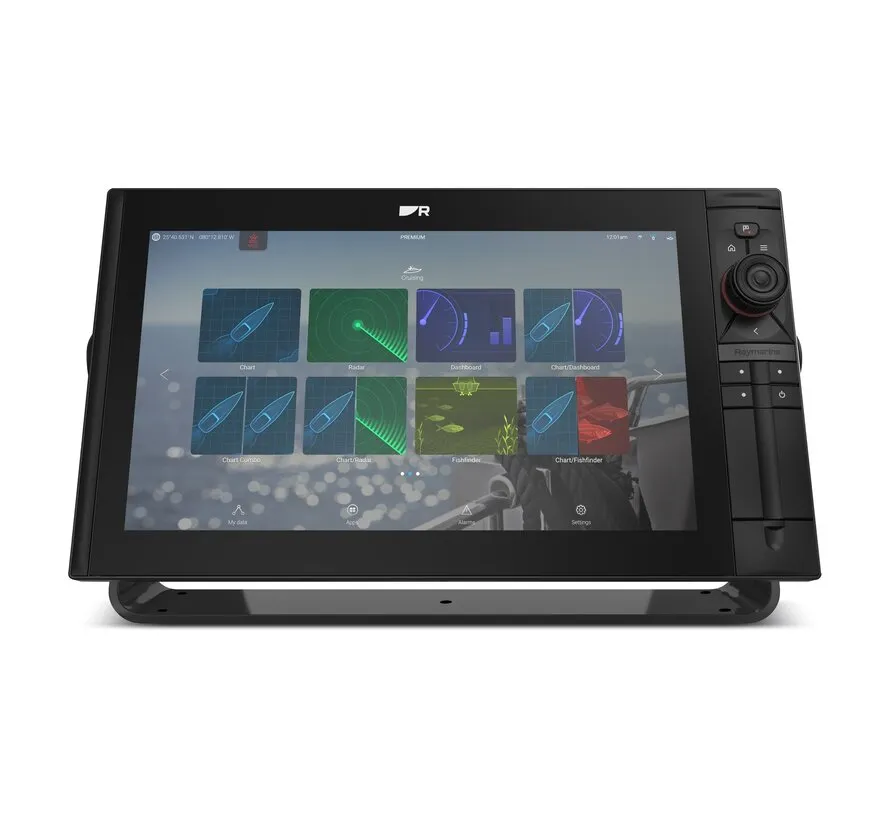

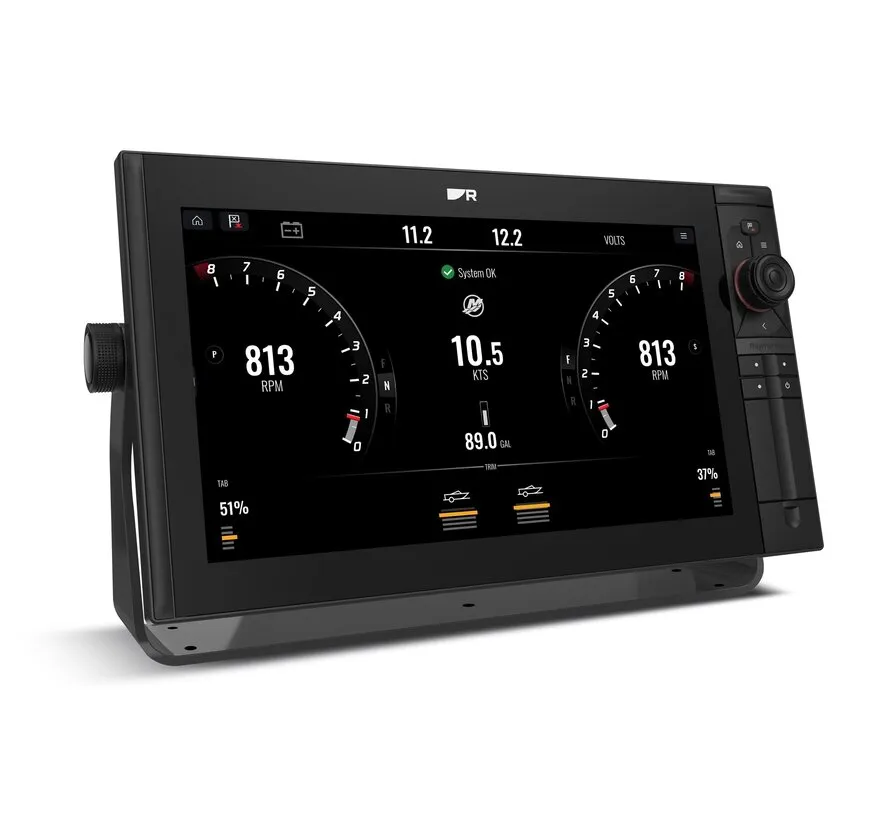

De Raymarine Axiom 2 Pro 16 S is een multifunctionele kaartplotter voor zeiljachten, motorjachten en professionele maritieme toepassingen.
Het grote Full HD IPS-scherm combineert een helder touchscreen met fysieke bedieningstoetsen via het HybridTouch-systeem. Hierdoor blijft het toestel ook bij slecht weer en ruwe omstandigheden praktisch te bedienen.

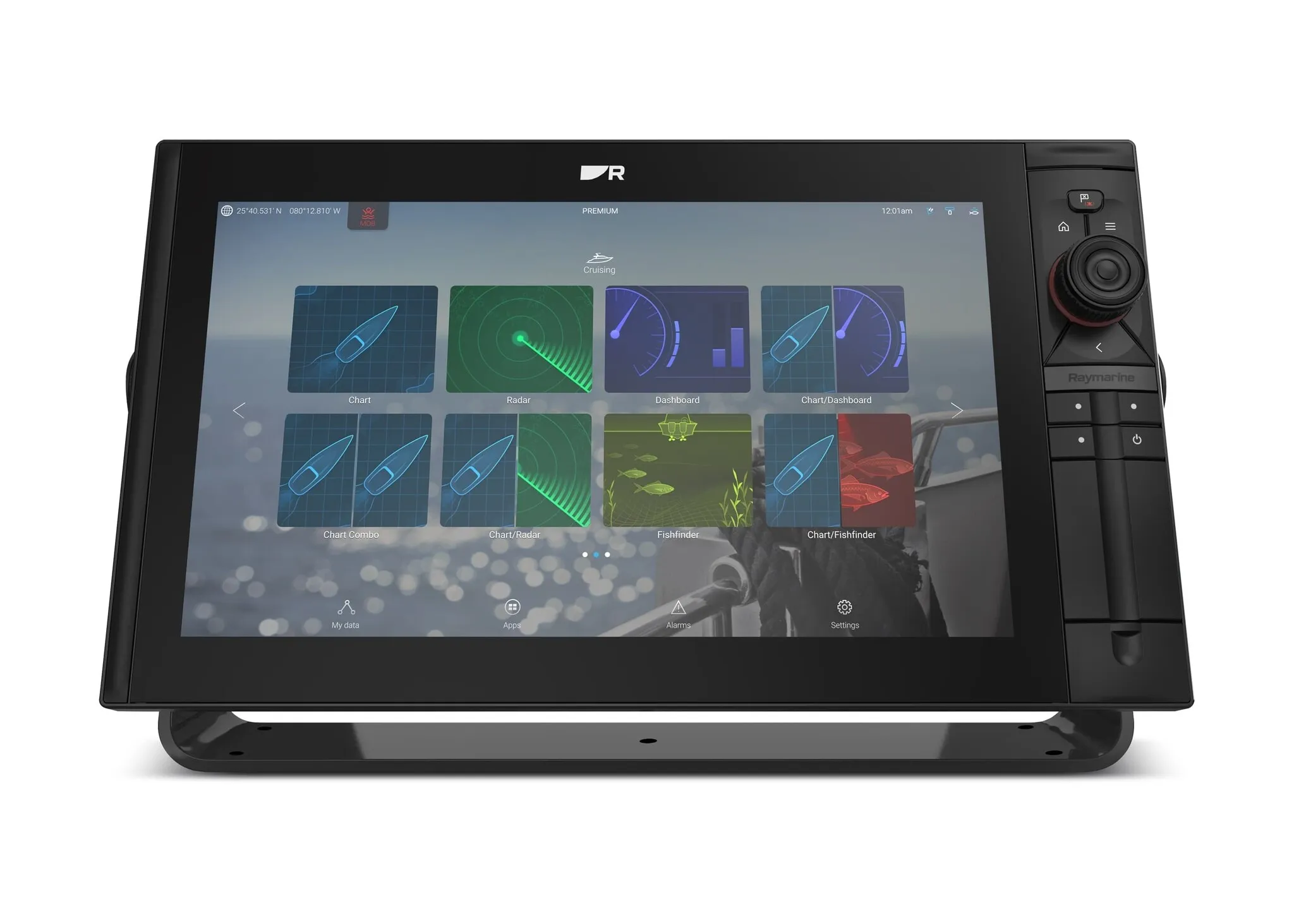

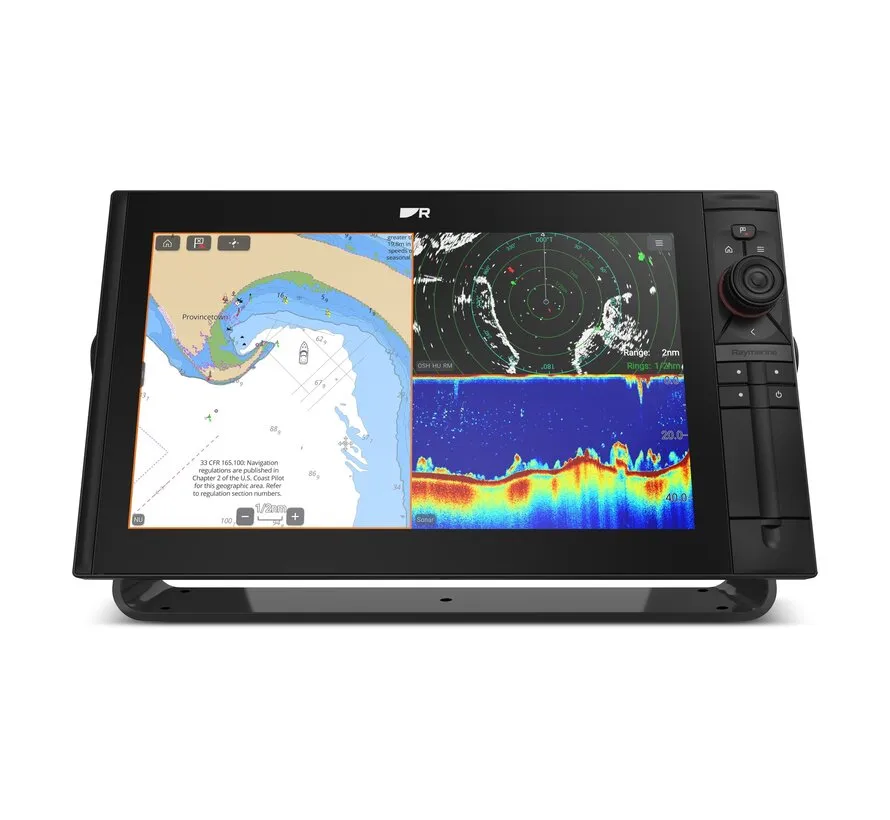

De krachtige 6-core processor en het LightHouse-besturingssysteem bieden toegang tot kaartnavigatie, radar, AIS, stuurautomaatfuncties, video en uitgebreide netwerkfunctionaliteit.
De S-uitvoering beschikt bovendien over een geïntegreerde High CHIRP-sonarmodule voor traditionele diepte- en visdetectie met een geschikte optionele transducer.
Beeldscherm en bediening
-
Merk: Raymarine
-
Model: Axiom 2 Pro 16 S
-
Artikelnummer: E70657
-
Producttype: multifunctionele kaartplotter (MFD)
-
Schermgrootte: 16 inch (15,6 inch actief LCD)
-
Schermtype: IPS-kleurendisplay
-
Resolutie: 1920 × 1080 pixels (Full HD)
-
Helderheid: 1200 nits
-
Beeldverhouding: 16:10
-
Kijkhoek: 88° vanuit alle richtingen
-
Bediening: HybridTouch 2 (touchscreen en fysieke toetsen)
-
Waterafstotende schermcoating: HydroTough
-
Automatische schermhelderheid: ja
-
Processor: 6-core
-
Besturingssysteem: LightHouse
Navigatie en GPS
-
Geïntegreerde GNSS-ontvanger
-
Ondersteuning voor GPS, GLONASS, Galileo en BeiDou
-
SBAS-ondersteuning
-
Compatibel met LightHouse Charts
-
Ondersteunt Navionics+ en Navionics Platinum+
-
Routeplanning en waypointbeheer
-
Ondersteuning voor zeilfuncties, waaronder laylines en polaire gegevens
Sonar en fishfinder
-
Geïntegreerde High CHIRP-sonar
-
Sonartype: traditionele conische CHIRP
-
Maximaal dieptebereik: circa 274 meter, afhankelijk van transducer en omstandigheden
-
Transduceraansluiting: 25-pins RealVision-type
-
Voor CPT-S-transducers is adapterkabel A80490 vereist
-
Transducer meegeleverd: nee
Belangrijk: Dit is de Axiom 2 Pro S-uitvoering, niet de RVM-versie. De uitgebreidere RealVision 3D-, DownVision- en SideVision-functionaliteit is niet standaard geïntegreerd in deze S-uitvoering.

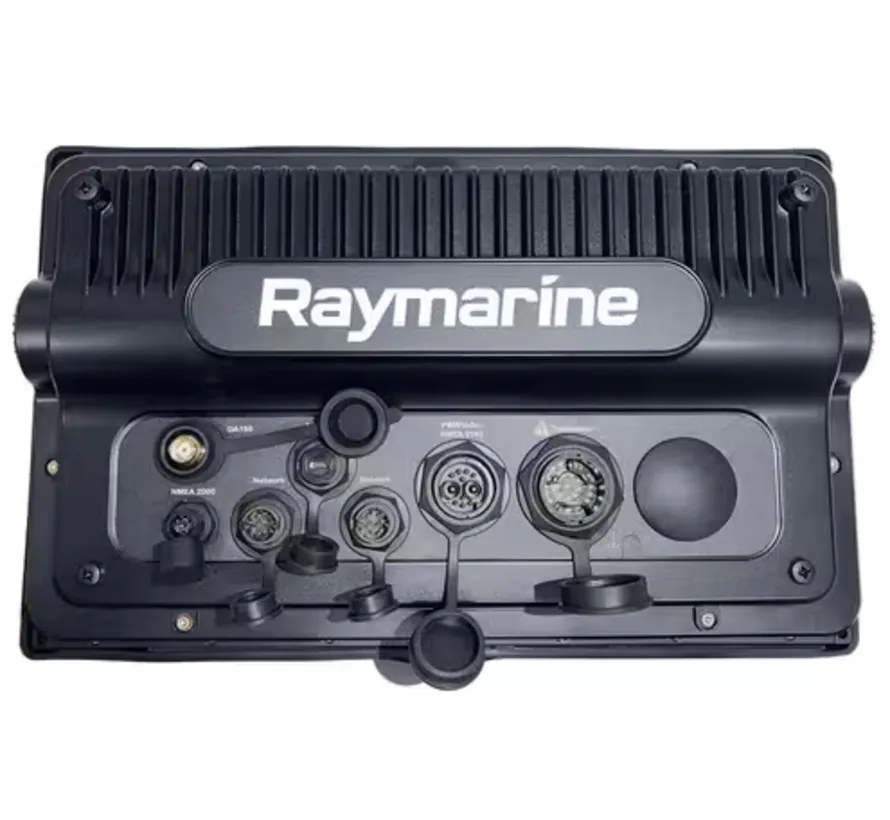

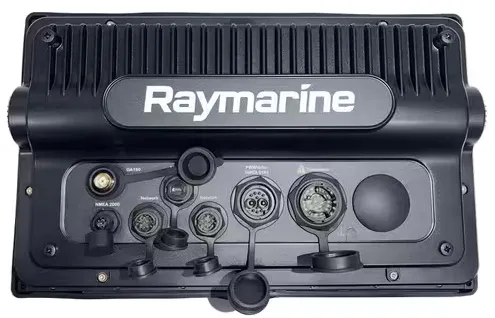

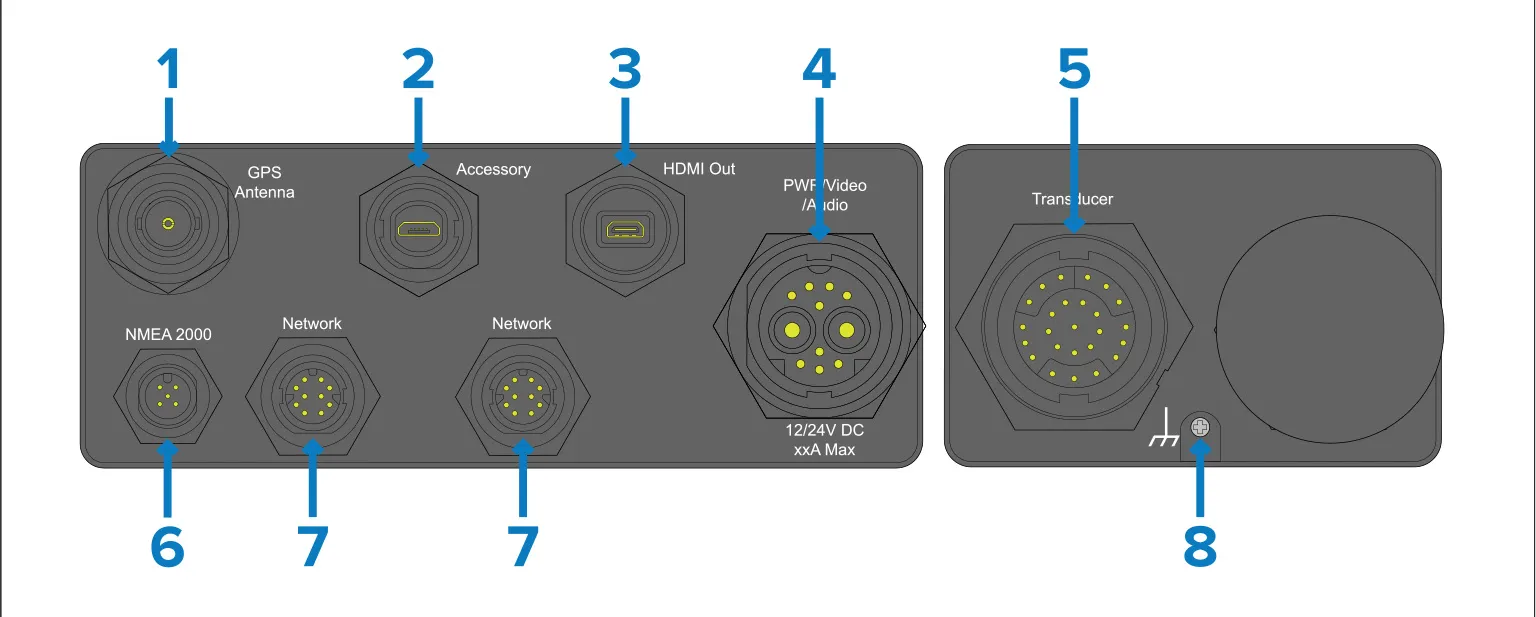

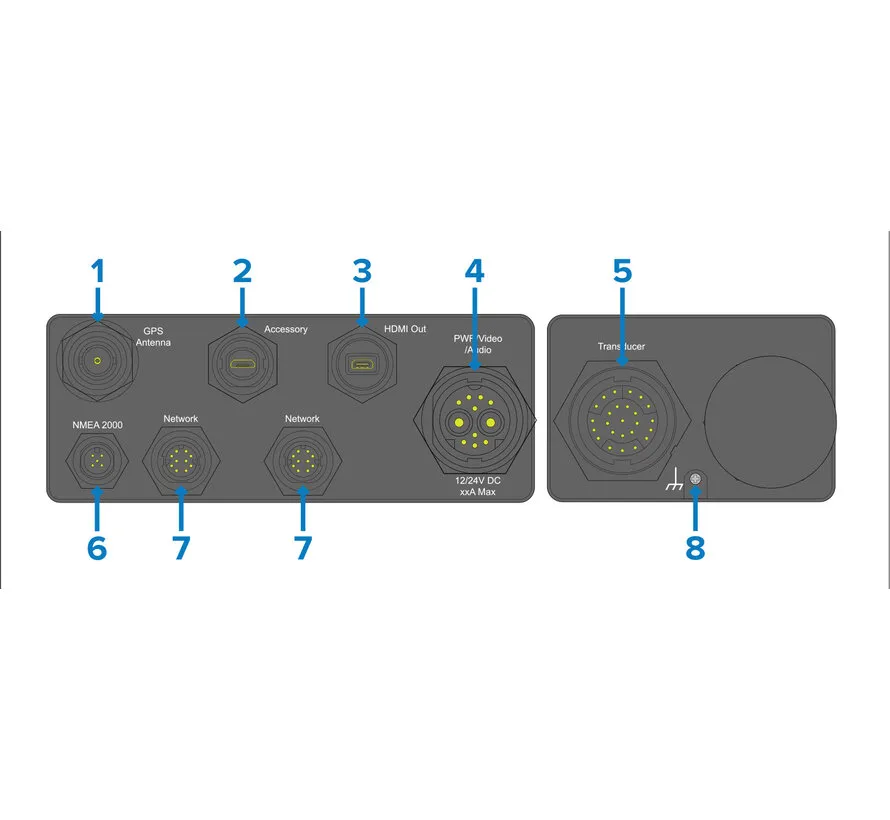

Netwerk en aansluitingen
-
NMEA 2000: ja (DeviceNet)
-
SeaTalkNG: via meegeleverde adapter
-
RayNet Ethernet: 2 aansluitingen, 10/100/1000 Mbit/s
-
Wifi: 2,4 GHz en 5 GHz
-
Bluetooth: versie 4.0
-
USB: Micro-B
-
HDMI-uitgang: Micro-HDMI type D
-
Analoge video-ingang: BNC via voedingskabel
-
Audioaansluitingen: RCA via voedingskabel
-
Externe GPS-antenne: TNC-aansluiting
-
Intern geheugen: 64 GB
-
Geheugenkaarten: 2 × microSDXC, bereikbaar vanaf de voorzijde
-
NMEA 0183: optioneel via geschikte interface
Uitbreidingsmogelijkheden
Via het Raymarine-netwerk kan de Axiom 2 Pro onder andere worden uitgebreid met:
-
Raymarine Quantum-radar
-
Compatibele Cyclone-radarsystemen
-
Raymarine Evolution-stuurautomaat
-
AIS-ontvangers en transponders
-
FLIR-warmtebeeldcamera's
-
CAM300-maritieme camera
-

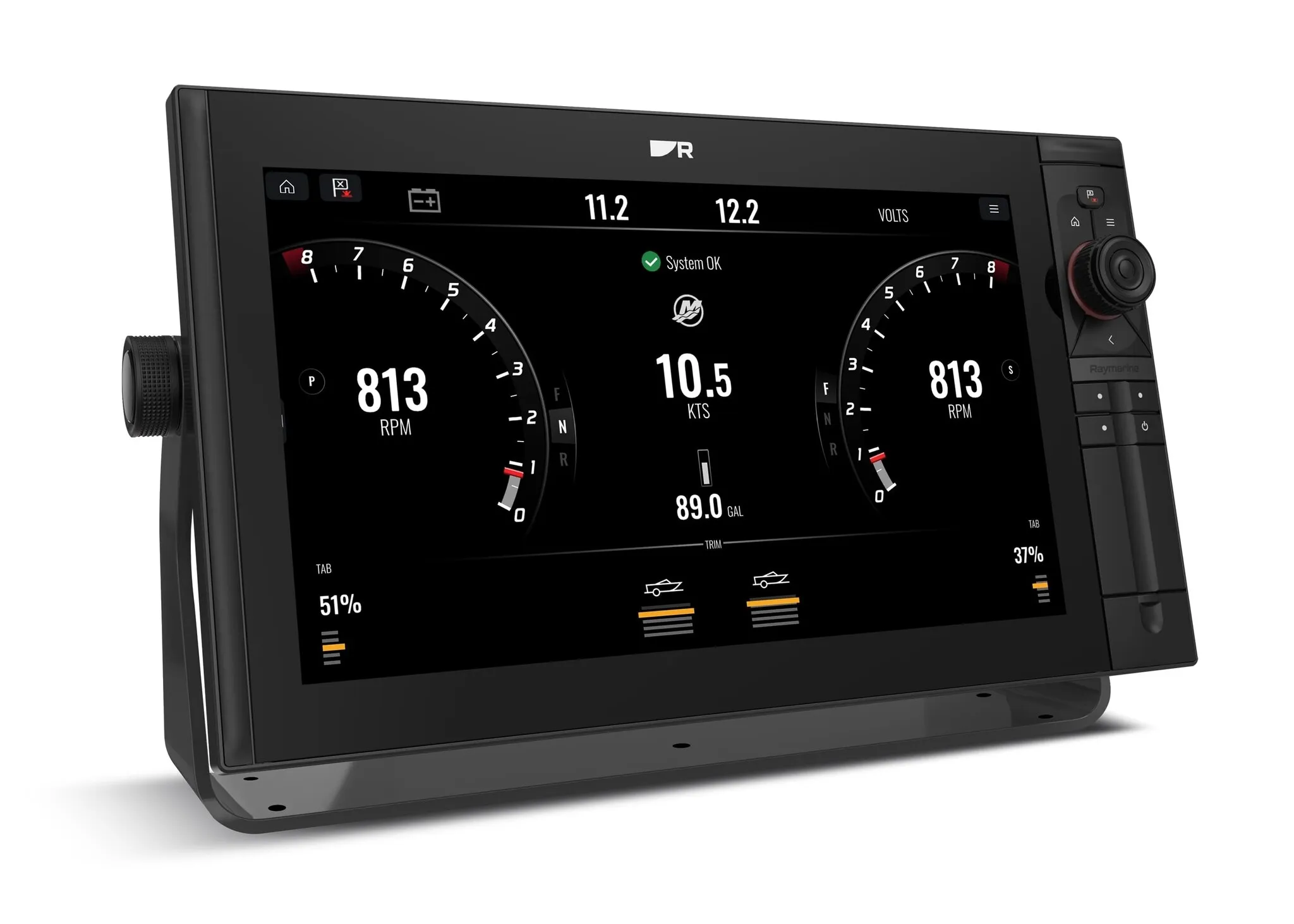

NMEA 2000-motorgegevens
-
Compatibele externe sonarmodules
Elektrische specificaties
-
Nominale voedingsspanning: 12/24 V DC
-
Werkspanningsbereik: 8–32 V DC
-
Stroomverbruik bij 12 V: circa 42,36 W
-
Stroomverbruik bij 24 V: circa 40,8 W
-
Aanbevolen zekering: 15 A
-
Beschermingsklasse: IPX6 / IPX7
-
Bedrijfstemperatuur: -25 °C tot +55 °C
Afmetingen
Beugelmontage, inclusief benodigde kabelruimte:
-
Breedte: 482,5 mm
-
Hoogte: 281,2 mm
-
Diepte: 233,4 mm
Vlakke inbouw, inclusief benodigde kabelruimte:
-
Breedte: 452,02 mm
-
Hoogte: 258 mm
-
Diepte: 240,4 mm
Meegeleverd
-
Raymarine Axiom 2 Pro 16 S display
-
Configureerbaar bedieningspaneel
-
Beschermkap
-
Montagepakking
-
Montagebevestigingen
-
DeviceNet naar SeaTalkNG adapterkabel, 1 meter
-
RayNet netwerkverbindingskabel, 2 meter
-
Voeding/video/audio-kabel, 1,5 meter
-
Aardingsmateriaal
-
Documentatie
Niet inbegrepen
-
Gedetailleerde navigatiekaart
-
Sonartransducer
-
CPT-S-adapterkabel A80490
-
Radarantenne
-
NMEA 2000-backbone of compleet startersysteem
