7. Inhoudstekst / productspecificaties
De Raymarine Axiom 2 Pro 16 RVM combineert een professionele kaartplotter met uitgebreide sonar-, navigatie- en netwerkfunctionaliteit in één multifunctioneel display.

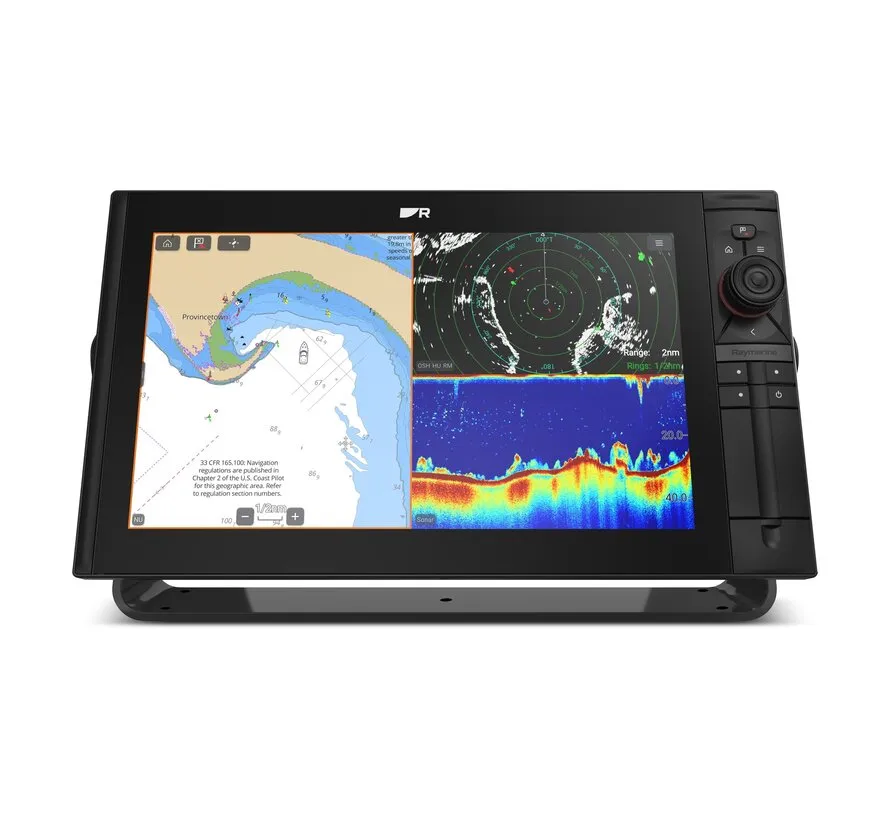

Het grote 16-inch Full HD IPS-scherm biedt heldere weergave van navigatiekaarten, radar, sonarbeelden, AIS-informatie en motorgegevens.
Dankzij HybridTouch 2 kan de Axiom 2 Pro zowel via het touchscreen als met fysieke toetsen worden bediend. De HydroTough-schermcoating verbetert de bediening bij regen en opspattend water.

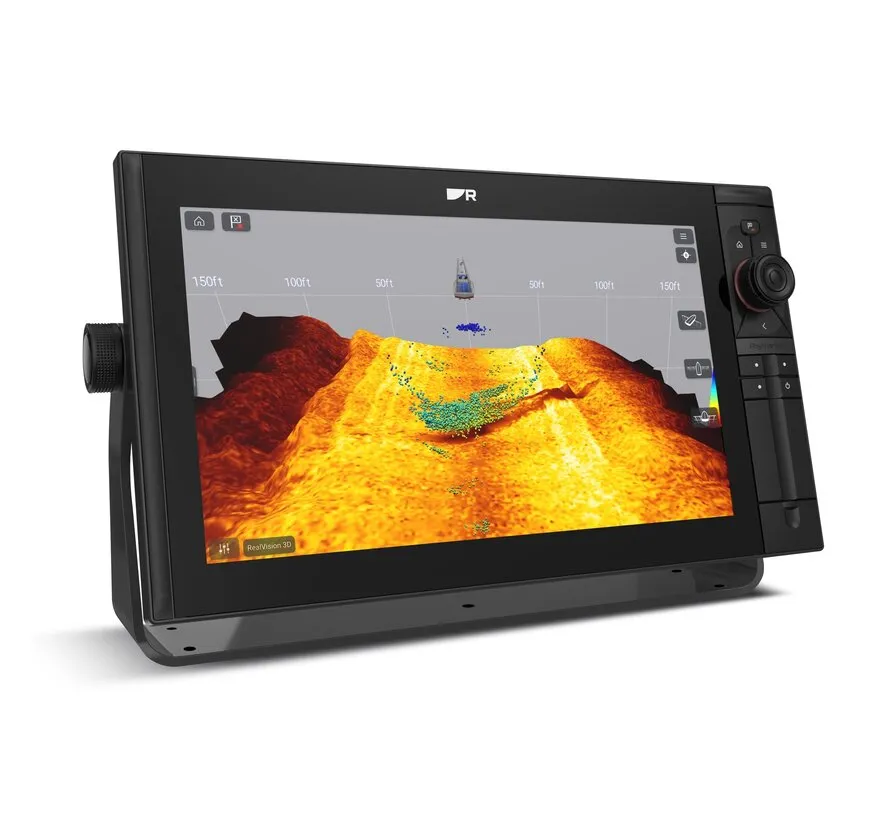

De RVM-uitvoering beschikt over geïntegreerde RealVision MAX-sonartechnologie met High CHIRP, DownVision, SideVision en RealVision 3D. Daarnaast beschikt het toestel over een afzonderlijk 1 kW CHIRP-sonarkanaal voor diepwatertoepassingen.
Algemene specificaties
-
Merk: Raymarine
-
Serie: Axiom 2 Pro
-
Model: Axiom 2 Pro 16 RVM
-
Artikelnummer: E70658
-
EAN: 0723193843567
-
Producttype: multifunctionele kaartplotter / fishfinder
-
Processor: krachtige 6-core processor
-

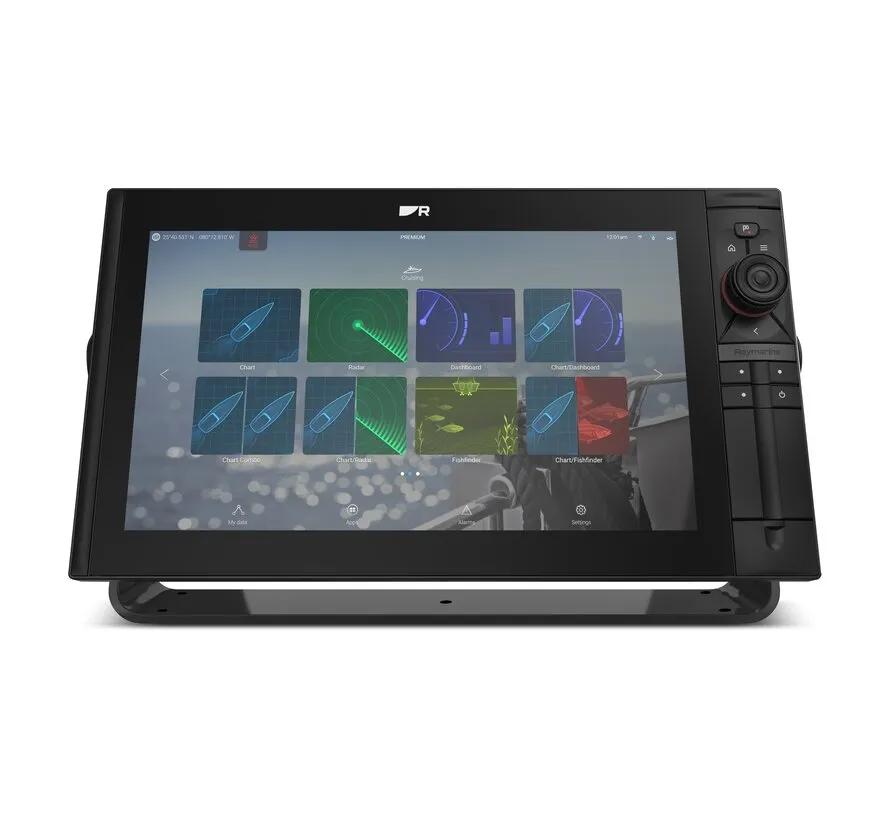

Besturingssysteem: Raymarine LightHouse
-
Bediening: HybridTouch 2
-
Toepassing: zeiljachten, motorjachten, sportvisserij en professionele navigatie
Beeldscherm
-
Schermklasse: 16 inch
-
Actieve LCD-diagonaal: 15,6 inch
-
Schermtype: IPS
-
Resolutie: 1920 × 1080 pixels (Full HD)
-
Helderheid: 1200 nits
-
Kijkhoek: 88° vanuit alle richtingen
-
Kleurdiepte: 24-bit
-
Touchscreen: ja
-
Fysieke toetsen: ja
-
HydroTough waterafstotende schermcoating
-
Automatische helderheidsregeling via omgevingslichtsensor
GPS en navigatie
-
Geïntegreerde GNSS-ontvanger
-
Ondersteuning voor GPS, GLONASS, Galileo en BeiDou
-
GPS-updatefrequentie: 10 Hz
-
SBAS-ondersteuning
-
LightHouse Charts compatibel
-
Navionics+ compatibel
-
Navionics Platinum+ compatibel
-
Waypoints, routes en tracks
-
Radaroverlay mogelijk met geschikte aangesloten radar
-
Uitgebreide motor- en navigatieweergave via compatibele netwerkcomponenten
Geïntegreerde RealVision MAX-sonar
De Axiom 2 Pro 16 RVM heeft een geïntegreerde meerkanaals sonarmodule met RealVision MAX-technologie.
Ondersteunde sonarfuncties:
-
High CHIRP traditionele fishfinder
-
DownVision
-
SideVision
-
RealVision 3D
-
Afzonderlijk 1 kW CHIRP-sonarkanaal
Sonarspecificaties:
-
RealVision MAX High CHIRP: 600 W RMS
-
Traditionele 1 kW CHIRP-sonar: 1000 W RMS
-
High CHIRP-frequentie: 200 kHz
-
DownVision: 350 kHz
-
SideVision: 350 kHz
-
RealVision 3D: 350 kHz
-
1 kW CHIRP-frequentiebereik: 42–250 kHz, afhankelijk van transducer
Maximale sonarbereiken onder optimale omstandigheden:
-
High CHIRP: circa 366 meter
-
DownVision: circa 183 meter
-
SideVision: circa 91 meter
-
RealVision 3D: circa 91 meter
-
1 kW CHIRP: maximaal circa 914 meter met geschikte transducer

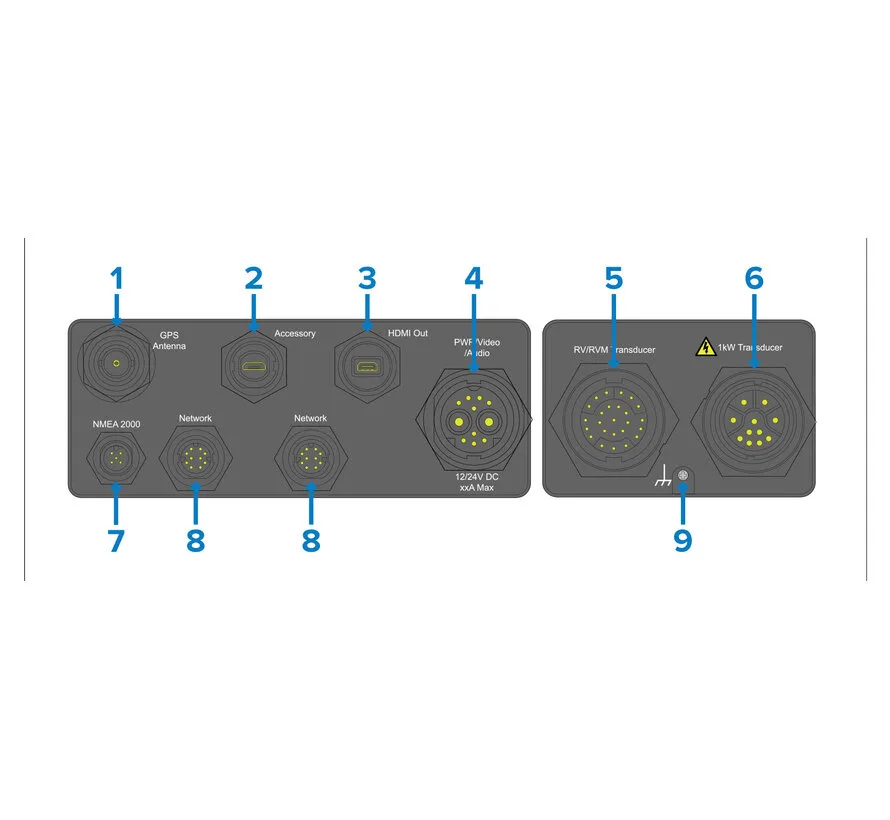

Transduceraansluitingen
-
1 × 25-pins RealVision MAX / RealVision 3D aansluiting
-
1 × 11-pins 1 kW CHIRP aansluiting
Ondersteunt onder andere geschikte Raymarine RV-, RVM- en 1 kW CHIRP-transducers.
Voorbeelden van compatibele transducerfamilies:
-
Raymarine RVM-100
-
Raymarine RVM-400
-
Raymarine RV-100
-
Raymarine RV-200
-
Raymarine RV-300
-
Raymarine RV-400
-
Geschikte 1 kW CHIRP-transducers
Let op: de beschikbare sonarfuncties zijn afhankelijk van de aangesloten transducer. Een RealVision MAX-transducer en een traditionele 1 kW CHIRP-transducer zijn niet hetzelfde.

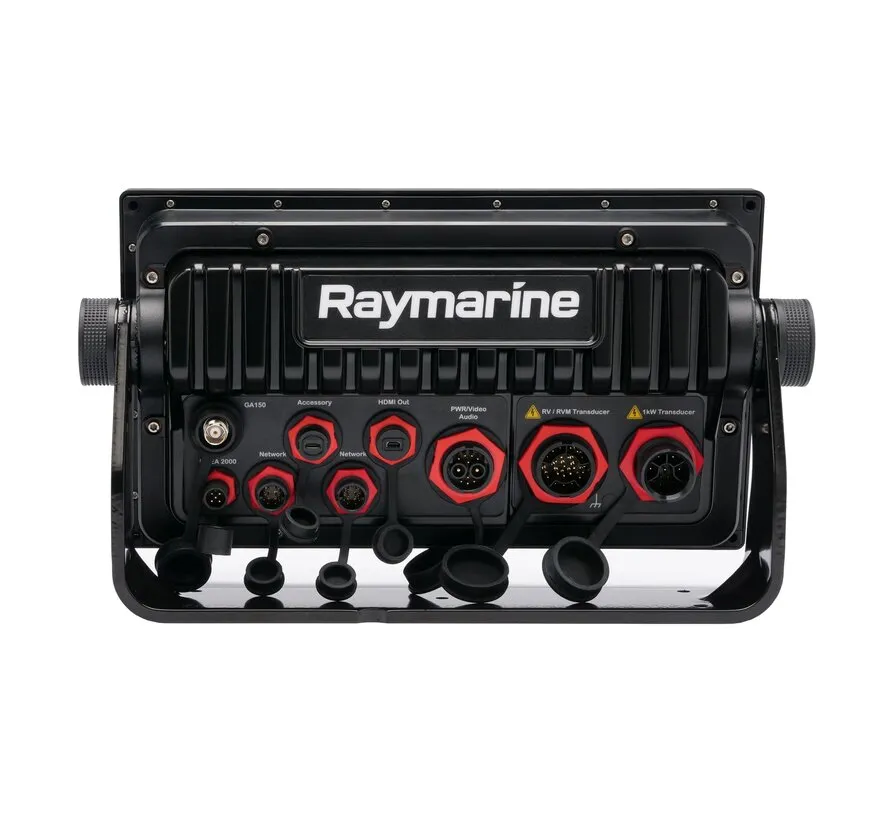

Netwerk en aansluitingen
-
NMEA 2000: ja, DeviceNet
-
SeaTalkNG: via adapterkabel
-
RayNet Ethernet: 2 × Gigabit (10/100/1000 Mbit/s)
-
Wifi: 2,4 GHz en 5 GHz
-
Bluetooth: versie 4.0
-
USB: Micro-B
-
HDMI-uitgang: Micro-HDMI type D
-
Analoge video-ingang: BNC via voedingskabel
-
Audioaansluitingen: RCA via voedingskabel
-
Externe GPS-antenne: TNC-aansluiting
-
Intern geheugen: 64 GB
-
Geheugenkaarten: 2 × microSDXC, bereikbaar vanaf de voorzijde
-
NMEA 0183: optioneel via geschikte interface
Uitbreidingsmogelijkheden
Te integreren met geschikte Raymarine apparatuur, waaronder:
-
Quantum 2 Doppler-radar
-
Cyclone open-array radar
-
Raymarine Evolution-stuurautomaat
-
AIS-ontvangers en transponders
-
FLIR-warmtebeeldcamera's
-
CAM300-camera
-
ClearCruise Augmented Reality met geschikte aanvullende apparatuur
-

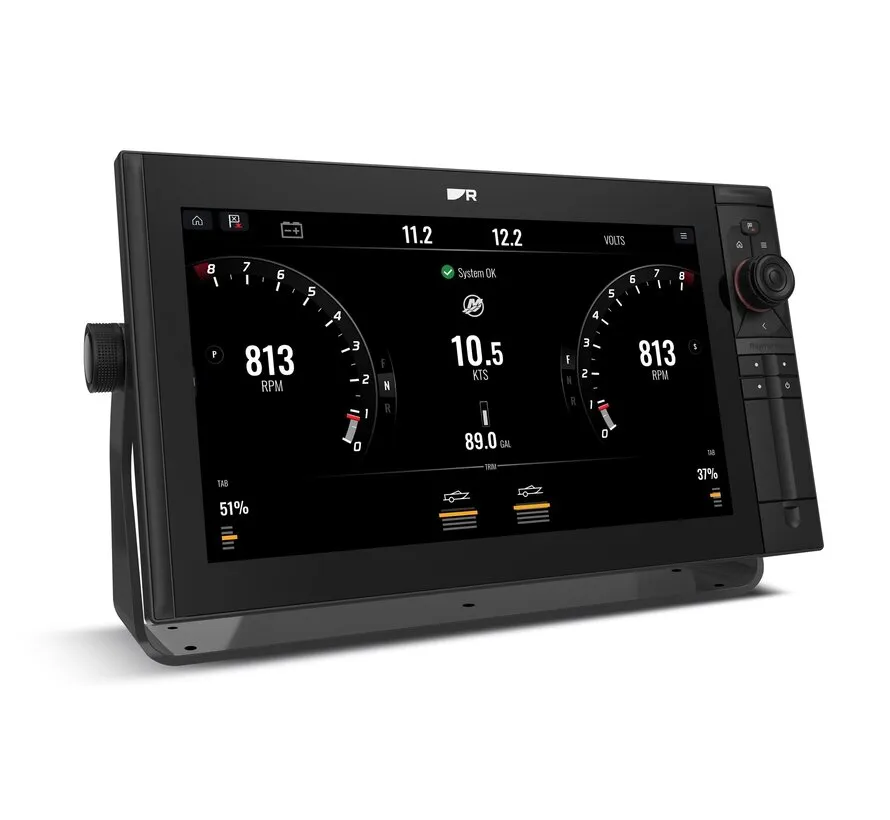

NMEA 2000-motorgegevens
-
Mercury SmartCraft en Yamaha Command Link via geschikte interfaces
-
Compatibele Raymarine netwerkdisplays en sonarmodules
Elektrische specificaties
-
Nominale voedingsspanning: 12/24 V DC
-
Werkspanningsbereik: 8–32 V DC
-
Stroomverbruik bij 12 V: circa 42,36 W
-
Stroomverbruik bij 24 V: circa 40,8 W
-
Aanbevolen zekering: 15 A
-
NMEA 2000 LEN: 1
-
Beschermingsklasse: IPX6 / IPX7
-
Bedrijfstemperatuur: -25 °C tot +55 °C
-
Opslagtemperatuur: -30 °C tot +70 °C
Afmetingen
Beugelmontage, inclusief kabelruimte:
-
Breedte: 482,5 mm
-
Hoogte: 281,2 mm
-
Diepte: 233,4 mm
Vlakke inbouw, inclusief kabelruimte:
-
Breedte: 452,02 mm
-
Hoogte: 258 mm
-
Diepte: 240,4 mm
Meegeleverd
-
Raymarine Axiom 2 Pro 16 RVM display
-
Configureerbaar bedieningspaneel
-
Beschermkap
-
Montagepakking
-
Montagebevestigingen
-
Montageknoppen (2 stuks)
-
DeviceNet naar SeaTalkNG adapterkabel, 1 meter
-
RayNet netwerkverbindingskabel, 2 meter
-
Voeding/video/audio-kabel, 1,5 meter
-
Aardingsmateriaal
-
Documentatie
Niet inbegrepen:
-
Gedetailleerde navigatiekaart
-
RealVision MAX-transducer
-
1 kW CHIRP-transducer
-
Radarantenne
-
U-montagebeugel (bij de 16-inch uitvoering afzonderlijk verkrijgbaar)
Belangrijk verschil tussen de S- en RVM-uitvoering
-
E70657 – Axiom 2 Pro 16 S: geïntegreerde traditionele High CHIRP-sonar.
-
E70658 – Axiom 2 Pro 16 RVM: geïntegreerde RealVision MAX 3D-sonar en afzonderlijke 1 kW CHIRP-module.
Beschikbare kaartuitvoeringen
-
E70658 – zonder gedetailleerde navigatiekaart
-
E70658-00-WEU – met LightHouse Charts West-Europa
-
E70658-00-NEU – met LightHouse Charts Noord-Europa
-
E70658-00-MED – met LightHouse Charts Middellandse Zee
