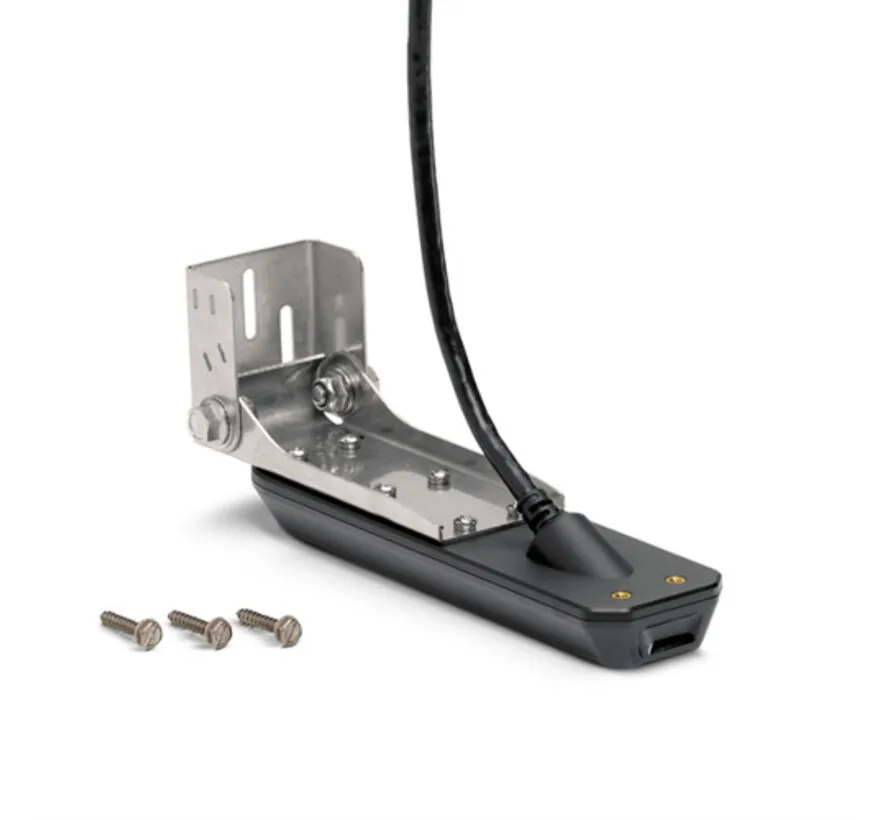

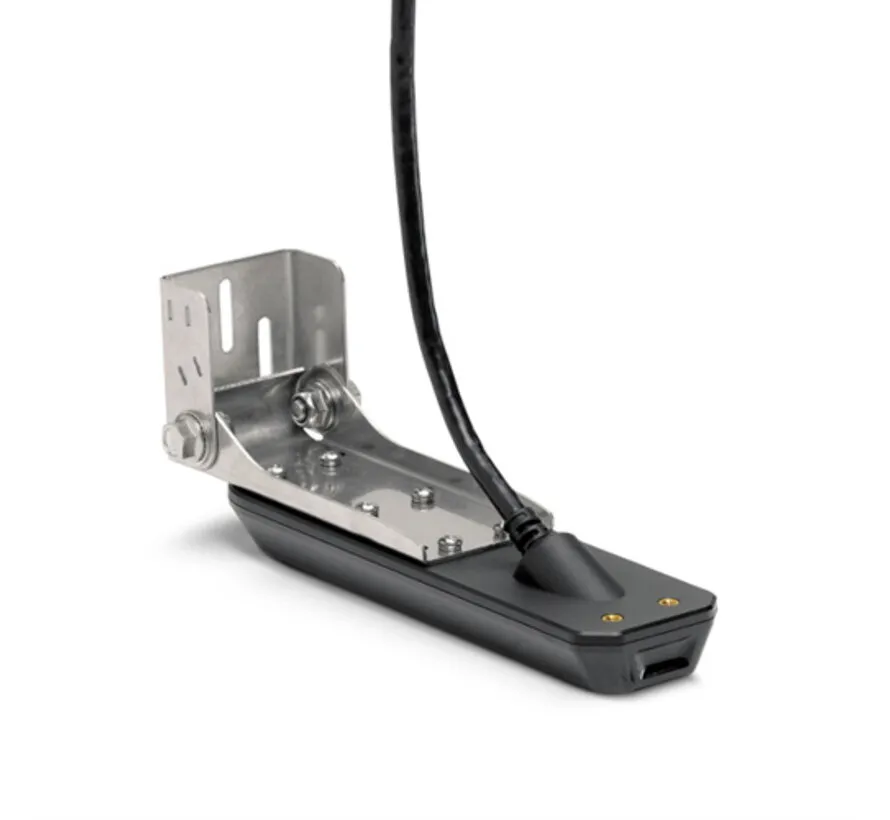

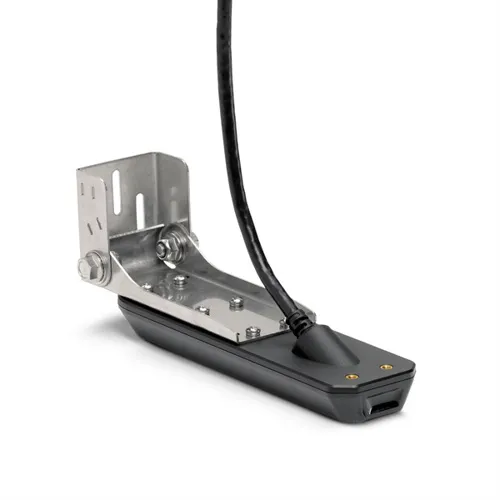

De Humminbird XM 14 HW MSI T is een uitgebreide spiegeltransducer voor Humminbird fishfinders en multifunctionele displays.
De transducer combineert drie belangrijke sonartechnieken:
- MEGA Side Imaging+
- MEGA Down Imaging+
- Dual Spectrum CHIRP 2D-sonar
Daarnaast is een watertemperatuursensor geïntegreerd.
De XM 14 HW MSI T wordt op de spiegel van de boot gemonteerd en is bedoeld voor systemen met de Humminbird 14-pins transduceraansluiting.
Productspecificaties
- Merk: Humminbird
- Model: XM 14 HW MSI T
- Artikelnummer: 710292-1
- EAN: 0082324053252
- Producttype: spiegeltransducer
- Montage: transom / spiegelmontage
- Sonartype: Dual Spectrum CHIRP + MEGA Imaging+
- MEGA Side Imaging+: ja
- MEGA Down Imaging+: ja
- Traditionele 2D CHIRP: ja
- Temperatuursensor: geïntegreerd
- Kabellengte: 20 ft / circa 6,1 meter

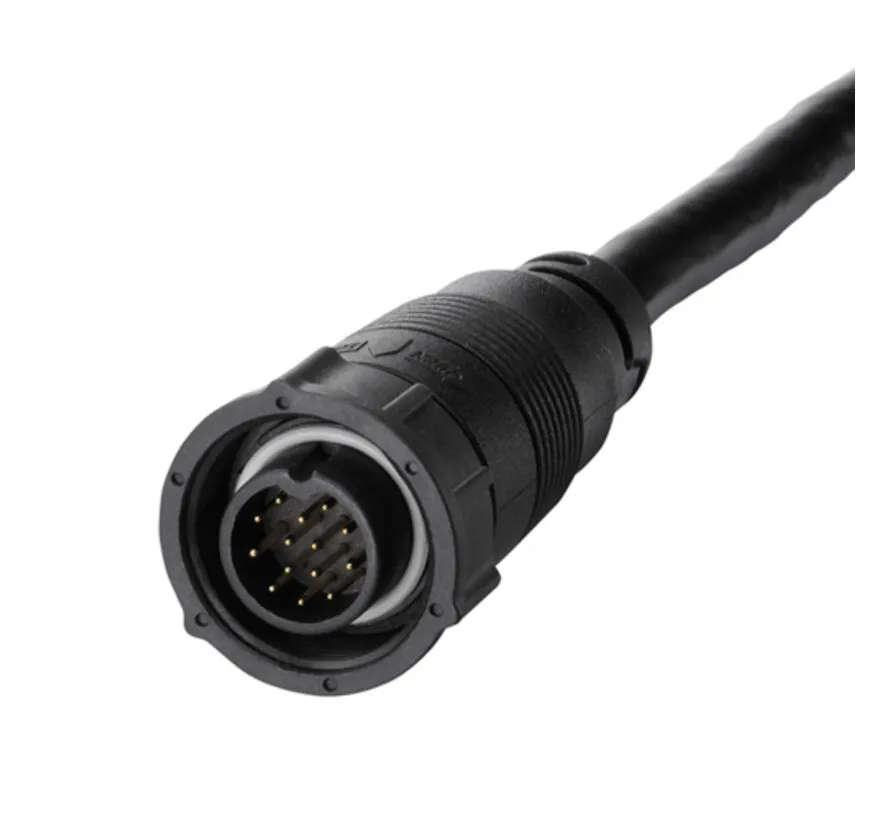

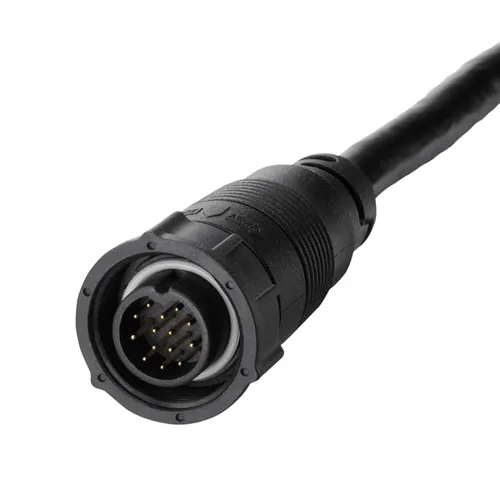

- Aansluiting: Humminbird 14-pin
- Garantie fabrikant: 1 jaar
Dual Spectrum CHIRP
Ondersteunde frequentiebereiken:
- Full CHIRP: 150-220 kHz
- Narrow CHIRP: 180-240 kHz
- Wide CHIRP: 140-200 kHz
Maximale diepte bij Dual Spectrum CHIRP:
- Tot circa 365 meter
De werkelijke diepte is afhankelijk van watercondities, snelheid, installatie en bodemgesteldheid.
MEGA Side Imaging+
Side Imaging frequenties en maximaal bereik:
- 455 kHz: 440-500 kHz
- Maximaal bereik 455 kHz: circa 244 meter zijwaarts totaal
- 800 kHz: 790-850 kHz
- Maximaal bereik 800 kHz: circa 76 meter
- MEGA SI+: 1075-1150 kHz
- Maximaal bereik MEGA SI+: circa 122 meter
MEGA Side Imaging+ levert zeer gedetailleerde beelden links en rechts van de boot, waardoor bodemstructuren, obstakels en vis beter kunnen worden onderscheiden.
MEGA Down Imaging+
Down Imaging frequenties en maximale diepte:
- 455 kHz: 440-500 kHz – tot circa 122 meter
- 800 kHz: 790-850 kHz – tot circa 76 meter
- MEGA DI+: 1075-1150 kHz – tot circa 61 meter
De hogere MEGA-frequentie biedt een zeer hoge detailweergave bij kortere afstanden.
Compatibiliteit
Officieel geschikt voor:
- Alle Humminbird XPLORE-modellen
- Alle Humminbird APEX-modellen
- Humminbird SOLIX MEGA SI+ G2
- Humminbird SOLIX MEGA SI+ G3
Onder andere geschikt voor de eerder genoemde:
- Humminbird APEX 13
- Humminbird APEX 16
- Humminbird APEX 19
- Humminbird APEX 19 MSI+
Voor oudere of andere Humminbird-series moet de aansluiting en compatibiliteit afzonderlijk worden gecontroleerd.
Gebruik op trollingmotor
De XM 14 HW MSI T is standaard bedoeld voor spiegelmontage.
Met de Humminbird AD MTM HW MSI adapter 740182-1 kan deze transducer ook op geschikte trollingmotoren worden gemonteerd.
Meegeleverd
- Humminbird XM 14 HW MSI T transducer
- Geïntegreerde temperatuursensor
- 20 ft / circa 6,1 m transducerkabel

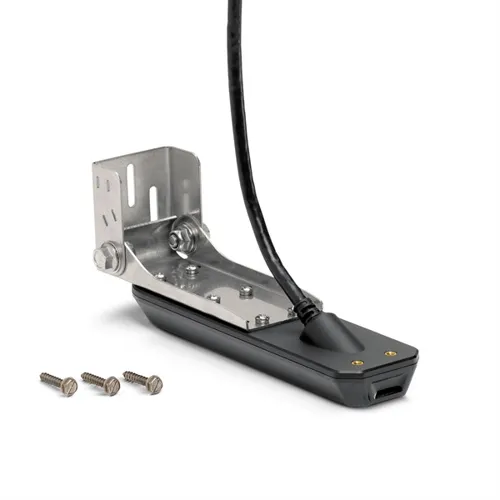

- Spiegelmontagebeugel
- Montagemateriaal
- Installatie-instructies
Belangrijk
- Fishfinder of kaartplotter niet inbegrepen.
- Dit is geen thru-hull transducer.
- Standaard bedoeld voor spiegelmontage.
- Controleer bij vervanging altijd de transduceraansluiting van het display.
- Maximale sonarbereiken zijn afhankelijk van installatie- en vaaromstandigheden.
