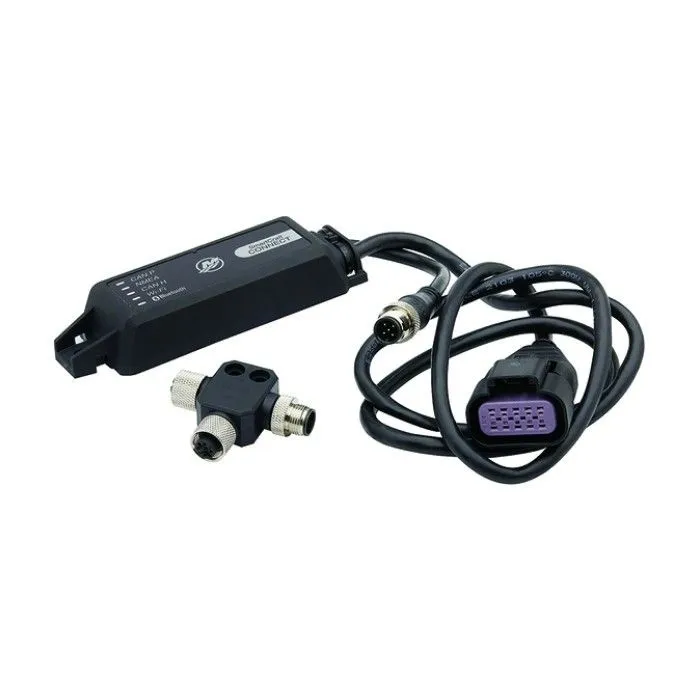

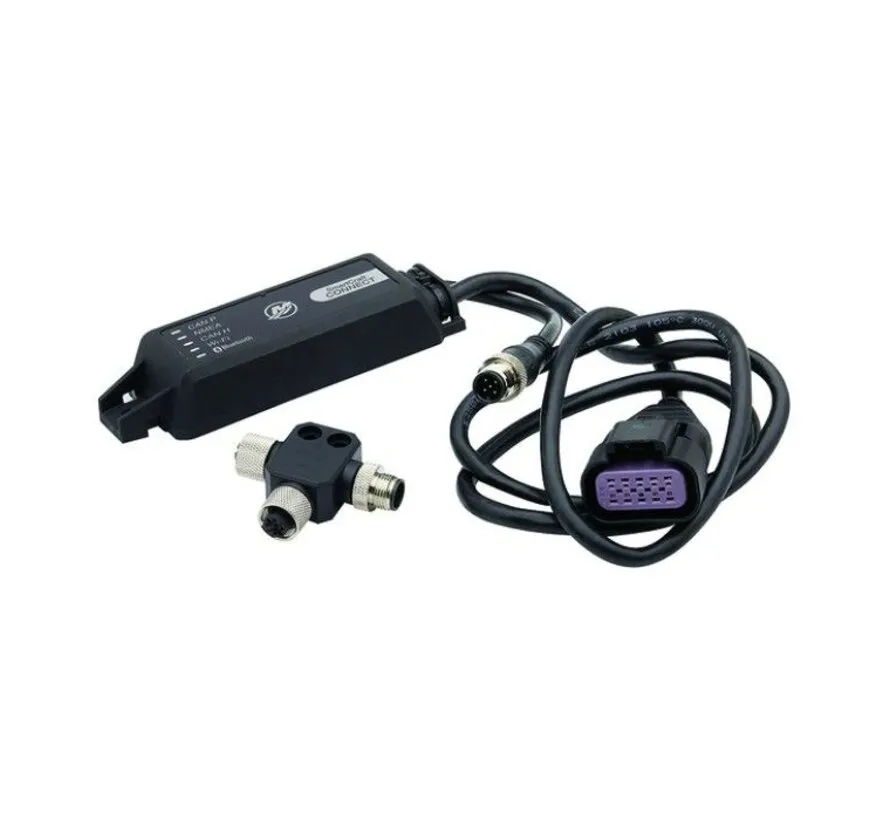

De Mercury Marine SmartCraft Connect 8M0173694 is een gateway voor een single-engine SmartCraft-installatie. De module wordt onder het dashboard/helmstation gemonteerd en maakt het mogelijk om compatibele Mercury- en MerCruiser-motorgegevens via NMEA 2000 op geschikte multifunctionele displays weer te geven. Mercury noemt dit officieel de SmartCraft Connect, Under Helm, Single Engine.
Productspecificaties:
- Merk: Mercury Marine
- Serie: SmartCraft Connect
- Artikelnummer: 8M0173694
- Mercury referentie: 98-8M0173694
- UPC: 678633133206
- EAN-13: 0678633133206
- Producttype: SmartCraft gateway / motorinterface
- Uitvoering: Under Helm
- Montageplaats: onder dashboard / helmstation
- Aantal motoren: 1
- SmartCraft: ja
- NMEA 2000: ja
- Motordata naar MFD: ja
- Garmin-integratie: ja
- Raymarine-integratie: ja
- Mercury VesselView-integratie via compatibele displays: afhankelijk van MFD/software
- Gewicht module/set: circa 0,295 kg volgens productgegevens.
Compatibele displays
Mercury vermeldt de 8M0173694 in de actuele documentatie als de Universal-uitvoering voor Garmin en Raymarine.
Onder andere compatibel met geschikte:
- Garmin GPSMAP-systemen
- Garmin GPSMAP 8400/8600-serie
- Garmin GPSMAP 9000/9200-serie
- Garmin 7x3 / 9x3 / 12x3-series, afhankelijk van software
- Garmin ECHOMAP UHD2, afhankelijk van actuele software
- Garmin ECHOMAP Ultra 2, afhankelijk van actuele software
- Raymarine Axiom-systemen met LightHouse 4.1 of nieuwer.
Let op: compatibiliteit hangt af van het exacte MFD-model en de geïnstalleerde softwareversie.
Raymarine VesselView-integratie
Raymarine vermeldt onderdeel 8M0173694 expliciet als:
- SmartCraft Connect
- Onder het roer / Under Helm
- Eenmotorig
Na correcte installatie kan de Mercury VesselView-app beschikbaar worden op geschikte Raymarine Axiom-displays met LightHouse-software. De SmartCraft Connect-gateway moet correct worden geconfigureerd.
Welke gegevens kunnen worden weergegeven?
Afhankelijk van motor, installatie en display kunnen SmartCraft-gegevens bestaan uit:
- Motortoerental
- Motorsnelheid
- Trimstand
- Brandstofverbruik
- Brandstofniveau, indien beschikbaar
- Accuspanning
- Motoruren
- Motortemperatuur
- Oliedruk, indien door motor ondersteund
- Koelwatertemperatuur
- Waarschuwingen en alarmen
- Motorstatus
- Tankinformatie
- Prestatiegegevens
Niet iedere motor levert alle bovenstaande parameters. Beschikbaarheid wordt bepaald door motor-ECM, SmartCraft-configuratie en MFD.
Verschil met 8M0173128
Belangrijk om deze twee niet te verwarren:
8M0173128
- SmartCraft Connect Mobile
- 1 motor
- Onder de motorkap
- Primair bedoeld voor mobiele app/Bluetooth
- Geen MFD-integratie als hoofdtoepassing
8M0173694
- SmartCraft Connect
- 1 motor
- Under Helm
- Bedoeld voor MFD-integratie
- Garmin en Raymarine Universal-uitvoering
Mercury noemt 8M0173694 in de documentatie specifiek voor één motor, montage onder het helmstation en compatibiliteit met Garmin en Raymarine.
Vergelijkbare SmartCraft Connect uitvoeringen:
- 8M0173694 – Under Helm – 1 motor
- 8M0173696 – Under Helm – 2 motoren
- 8M0173703 – Under Helm – 3/4 motoren
- 8M0173704 – On Engine / Under Cowl – 1 motor
Raymarine publiceert dezelfde indeling voor de betreffende SmartCraft Connect-gateways.
Compatibiliteit motor
Geschikt voor compatibele:
- Mercury buitenboordmotoren met SmartCraft
- MerCruiser-motoren met SmartCraft
- Mercury SmartCraft-netwerken
Belangrijk: controleer altijd motormodel, serienummer, bouwjaar en aanwezige SmartCraft-configuratie voordat de module wordt besteld. Mercury adviseert eveneens compatibiliteit op motornummer te controleren.

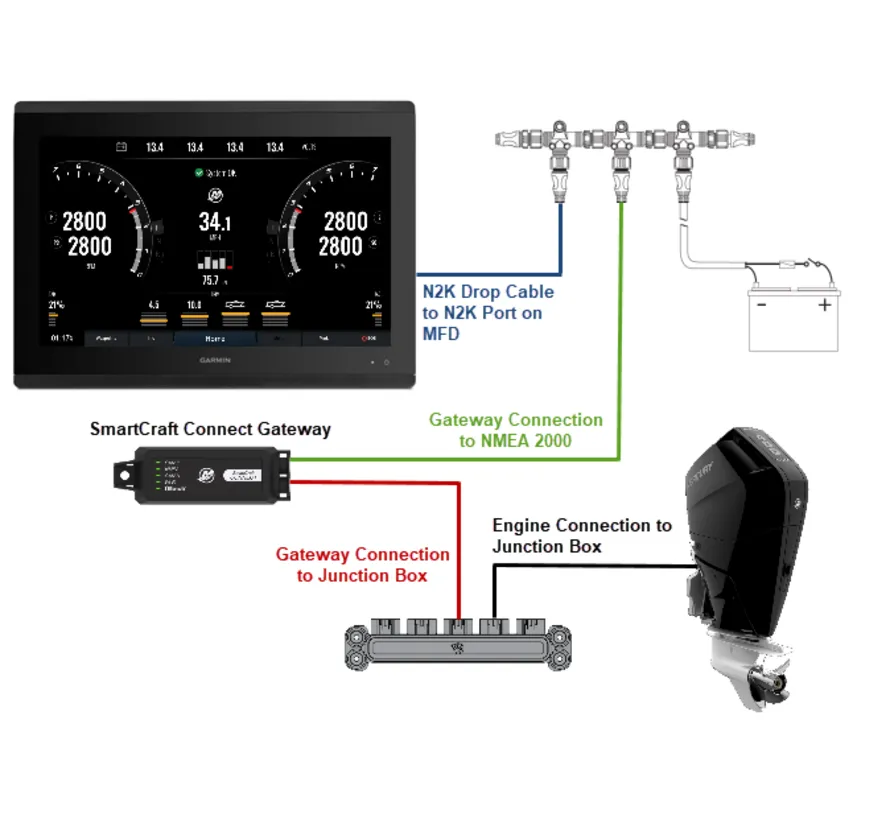

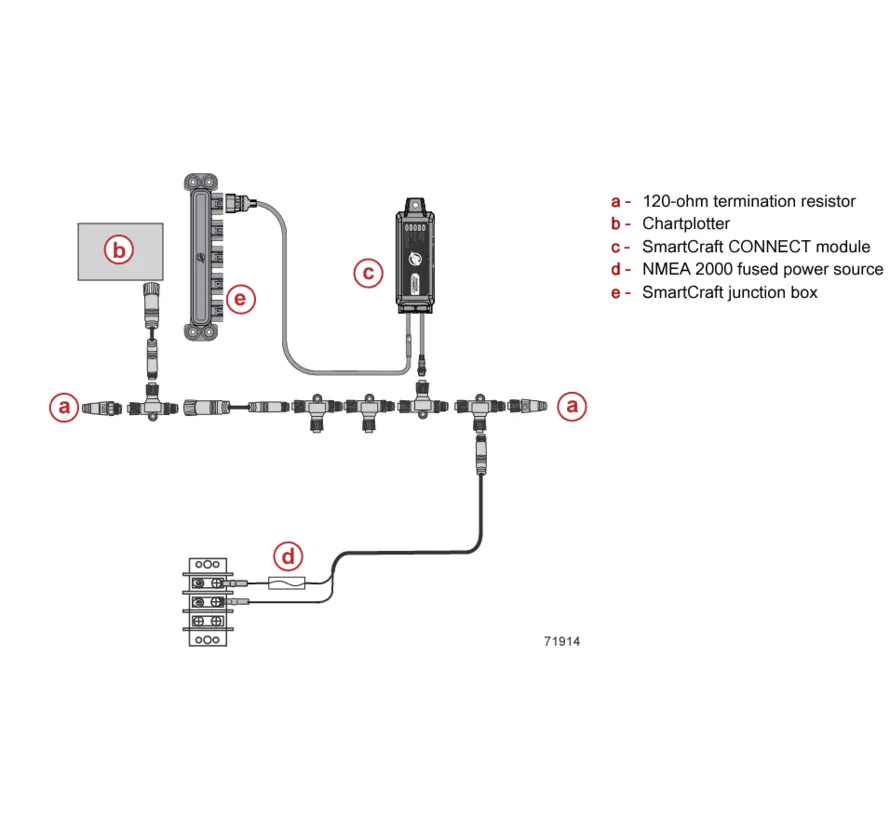

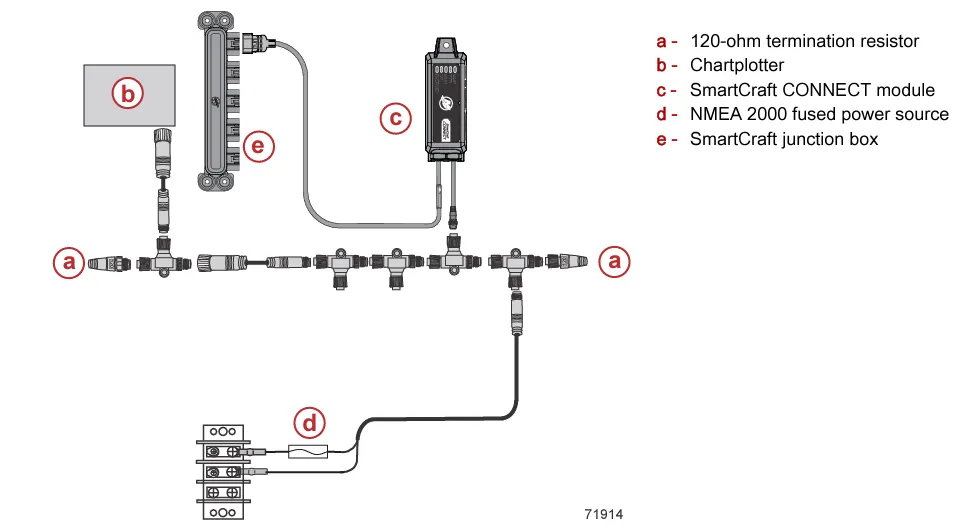

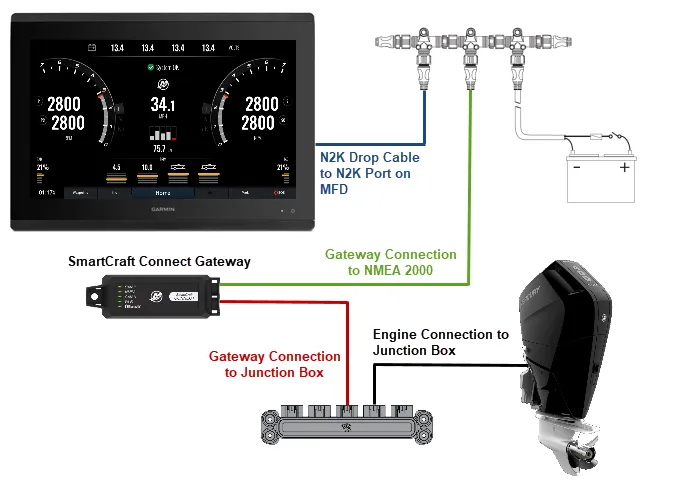

Montage:
- Montage onder het helmstation
- Voor één motor
- Aansluiting op SmartCraft-netwerk
- Verbinding met NMEA 2000-netwerk/MFD
- Na installatie kan configuratie noodzakelijk zijn
Belangrijk:
- Dit is de single-engine Under Helm-uitvoering.
- Niet verwarren met SmartCraft Connect Mobile.
- Voor twee motoren is een andere uitvoering nodig.
- Voor drie of vier motoren is een andere uitvoering nodig.
- Exacte functies verschillen per motor en MFD.
- Softwareversie van het MFD kan bepalend zijn voor compatibiliteit.
- Controleer het serienummer van de motor vóór bestelling.
