De Cobham SAILOR 6301 Control Unit DSC Class A is de centrale bedienunit voor professionele SAILOR 6300 MF/HF communicatiesystemen.
De unit wordt toegepast op werkschepen, koopvaardijschepen, vissersschepen en andere vaartuigen waar betrouwbare MF/HF-communicatie en DSC-functionaliteit vereist zijn.
Het grote kleurendisplay toont onder andere ontvangst- en zendfrequenties, kanaalinformatie, MMSI, positiegegevens, zendvermogen en ontvangen signaalsterkte.
Belangrijkste functies
- DSC Class A bediening
- MF/HF spraakcommunicatie
- SSB
- AM
- Optionele LSB-functie
- Optionele radiotelex
- Distress-functionaliteit
- Watch-functies
- Kanaalselectie
- Handmatige invoer van RX- en TX-frequenties
- Audio replay tot 240 seconden
- Ethernet met ThraneLINK
- Aansluiting voor handset of handmicrofoon

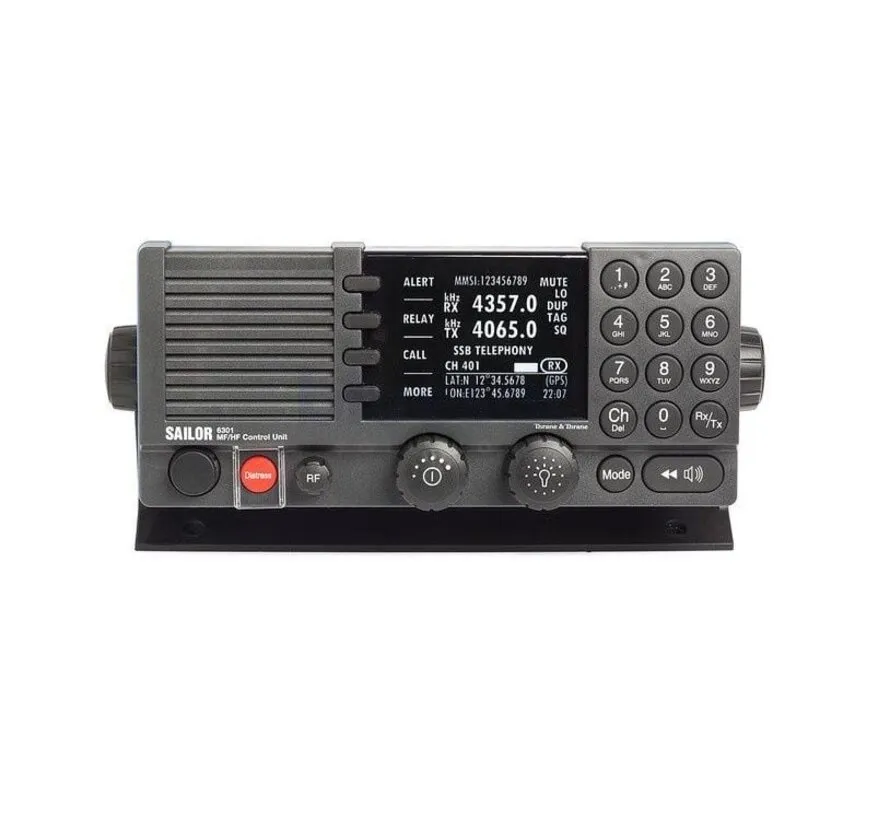

Display en bediening
De SAILOR 6301 beschikt over:
- Groot TFT-kleurendisplay
- Vier contextafhankelijke softkeys
- Alfanumeriek toetsenbord
- Kanaalkeuzetoets
- RX/TX-frequentietoets
- Distress-knop
- RF Gain-regeling
- Volumeregelaar
- Selectie- en dimregelaar
- Mode-toets
- Replay-toets
Het display gebruikt een rood-op-zwarte weergave die geschikt is voor nachtgebruik en helpt de nachtzichtadaptatie op de brug te behouden.
Communicatie
De SAILOR 6301 wordt gebruikt als onderdeel van een compleet MF/HF-systeem.
Ondersteunde systeemfuncties zijn onder andere:
- Simplex SSB-radiotelefonie
- Semi-duplex SSB-radiotelefonie
- Maritieme MF/HF-band
- DSC nood- en veiligheidscommunicatie
- Distress calls
- Position information
- Distress relay
- AM Broadcast reception
- Optionele DSC watch receiver
- Optionele radiotelex via SAILOR 6006 Message Terminal
Audio replay
Een belangrijke functie is de mogelijkheid om de laatste:
240 seconden ontvangen spraak
opnieuw af te spelen.
Dit is nuttig wanneer een oproep niet volledig is verstaan of wanneer communicatie tijdens afwezigheid moet worden teruggeluisterd.

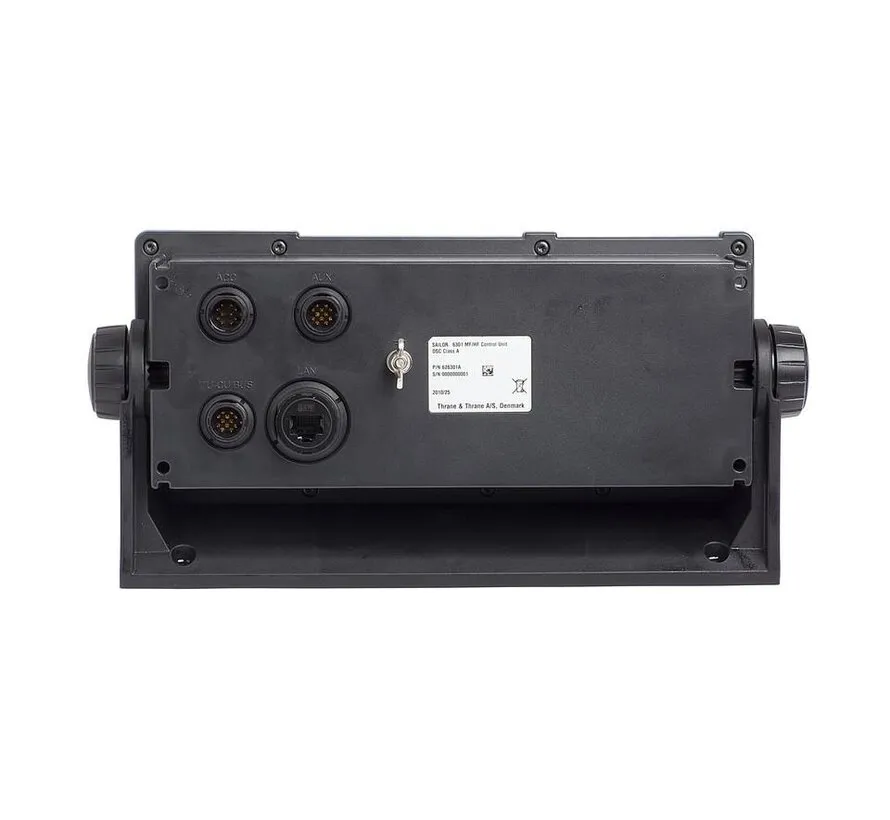

Ethernet / ThraneLINK
De SAILOR 6301 beschikt over een Ethernet-interface met ThraneLINK.
Deze verbinding kan worden gebruikt voor:
- systeemcontrole
- monitoring
- configuratie
- printing
- koppeling met compatibele SAILOR apparatuur
Compatibiliteit
De SAILOR 6301 Control Unit wordt gebruikt in onder andere:
- SAILOR 6310 MF/HF DSC Class A 150 W
- SAILOR 6311 MF/HF 150 W DSC Class A FCC
- SAILOR 6320 MF/HF DSC Class A 250 W
- SAILOR 6350 MF/HF DSC Class A 500 W
- SAILOR System 6000A MF/HF
Een tweede SAILOR 6301 Control Unit kan in geschikte systeemconfiguraties als extra bedienunit worden toegevoegd.
Compatibele transceiver units
Afhankelijk van het complete systeem:
- SAILOR 6365 MF/HF 150 W
- SAILOR 6366 MF/HF 150 W FCC
- SAILOR 6368 MF/HF 250 W
- SAILOR 6369 MF/HF 500 W
Compatibele antennetuners
Afhankelijk van het systeem:
- SAILOR 6384 ATU
- SAILOR 6383 ATU
Technische gegevens
- Merk: SAILOR / Cobham
- Model: SAILOR 6301
- Artikelnummer: 406301A-00500
- Type: MF/HF Control Unit
- DSC-klasse: Class A
- Display: TFT kleur
- Ethernet: ja
- Netwerkprotocol: ThraneLINK
- Audio replay: maximaal 240 seconden
- Toepassing: professionele maritieme communicatie
- GMDSS-toepassing: geschikt als onderdeel van daarvoor geconfigureerde SAILOR 6300-systemen
- MF/HF-systeembereik: 1,6-30 MHz afhankelijk van systeemconfiguratie en transceiver
Afmetingen en gewicht
- Breedte: circa 304 mm
- Diepte: circa 290 mm
- Hoogte: circa 137 mm
- Gewicht: circa 1,9 kg
Belangrijk
- Dit is uitsluitend de SAILOR 6301 Control Unit.
- De MF/HF transceiver unit is niet inbegrepen.
- Antenna Tuning Unit niet inbegrepen.
- MF/HF-antenne niet inbegrepen.
- Installatiekabels kunnen afhankelijk zijn van de bestaande systeemconfiguratie.
- Zendvermogen van 150, 250 of 500 W wordt bepaald door de gekoppelde transceiver, niet door de 6301 Control Unit zelf.
