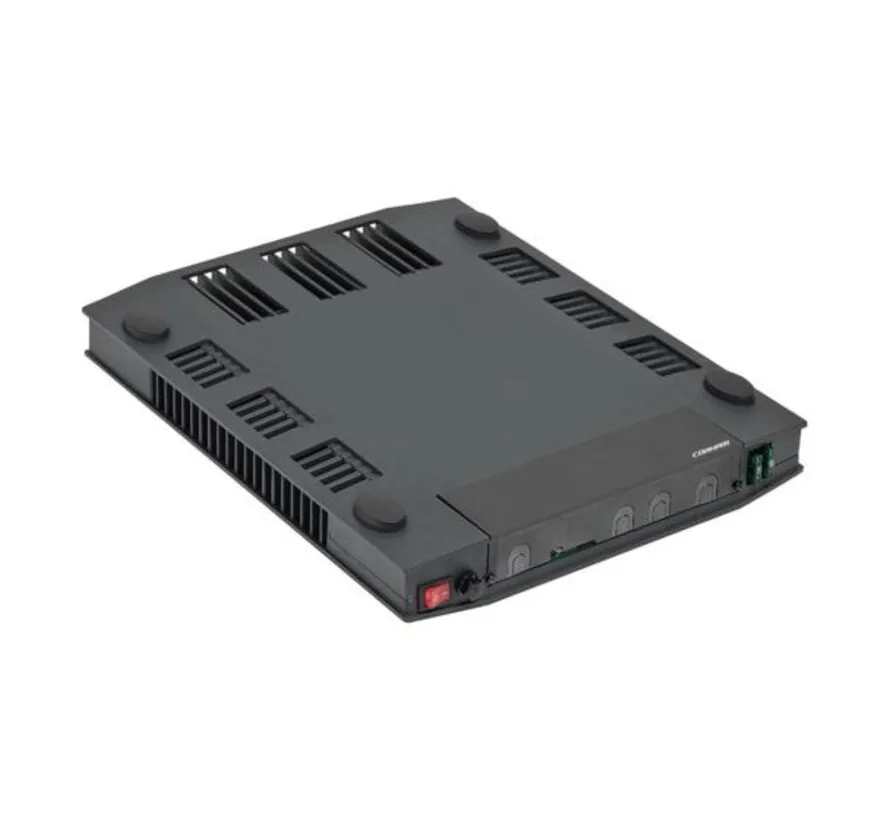

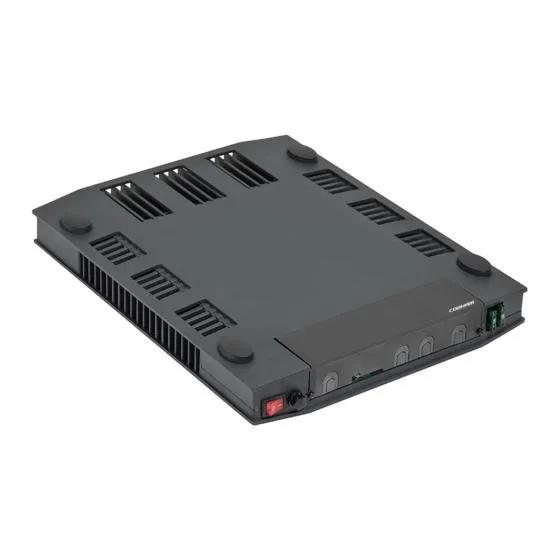

De SAILOR 6080 is een professionele AC/DC-voeding voor vaste maritieme installaties. De unit zet de netspanning om naar een gestabiliseerde DC-uitgang voor onder andere SAILOR communicatie-, satelliet- en MF/HF-systemen.
De voeding levert 300 W continu bij een normale 100–240 V AC netspanning. Voor kortdurende belastingspieken kan maximaal 370 W gedurende maximaal 2 minuten worden geleverd bij een duty cycle van 10%.
Dit maakt de voeding bijzonder geschikt voor apparatuur waarbij tijdens zenden tijdelijk een hoger vermogen nodig is, zoals MF/HF- en DSC-installaties.
Productspecificaties
- Merk: SAILOR / Cobham
- Model: SAILOR 6080
- Producttype: AC/DC Power Supply
- Artikelnummer: 406080A-00501
- Nominale systeemspanning: 28 V DC
- AC-ingang: 100–240 V AC
- Nominale AC-ingang: 115–230 V AC
- Automatische detectie ingangsspanning: ja
- Power Factor Correction: ja
Uitgangsvermogen bij 100–240 V AC
- Continu uitgangsvermogen: 300 W
- Piekvermogen: 370 W
- Maximale piekduur: 2 minuten
- Duty cycle piekbelasting: 10%
Uitgangsvermogen bij 90–100 V AC
Bij een lage netspanning is het beschikbare vermogen lager:
- Continu: 270 W
- Piek: 333 W
- Maximale piekduur: 2 minuten
DC-uitgang
De exacte uitgangsspanning varieert met de belasting:
- 31,2 V DC bij 0 A
- 29,3 V DC bij 10 A
- 28,7 V DC bij 13 A
De aanduiding 28 V DC verwijst daarmee naar de nominale systeemspanning.
Aansluitingen
De SAILOR 6080 beschikt onder andere over:
- 2 × DC-aansluiting
- AC-netspanningsingang
- 24 V DC batterij-ingang
- AC Alarm aansluiting
- Aan/uit-schakelaar
De tweede DC-aansluiting kan tevens worden gebruikt bij het combineren van meerdere SAILOR 6080 voedingen.
Noodaccu-omschakeling
Een belangrijke functie is de mogelijkheid om een externe 24 V DC noodaccu aan te sluiten.
Bij uitval van de AC-netspanning kan het systeem automatisch overschakelen op de aangesloten batterijvoeding.
Dit maakt de SAILOR 6080 geschikt voor professionele maritieme en GMDSS-gerelateerde installaties waar continuïteit van de voeding belangrijk is.
Beveiligingen
- Kortsluitbeveiliging
- Overtemperatuurbeveiliging
- Automatische herstart na temperatuuruitschakeling
- AC-uitvalalarm
- AC-zekering: 6,3 A
- Batterijcircuit voorzien van zekeringbeveiliging
Meerdere voedingen combineren
Voor systemen die meer vermogen nodig hebben kunnen meerdere SAILOR 6080-units worden gecombineerd.
- Meerdere voedingen kunnen worden gekoppeld
- Automatische verdeling van de belasting
- Tot vier units mogelijk volgens de betreffende installatieconfiguratie
- Maximaal theoretisch kortstondig piekvermogen bij vier units: 1480 W
De daadwerkelijke capaciteit is afhankelijk van montage, ventilatie, netspanning en omgevingstemperatuur.
Toepassingen
De SAILOR 6080 kan onder andere worden gebruikt voor:
- SAILOR MF/HF systemen
- DSC-installaties
- GMDSS-consoles
- SAILOR FleetBroadband
- BGAN-systemen
- Professionele 28 V maritieme communicatieapparatuur
- Vaste boordinstallaties
Montage
- Horizontale montage mogelijk
- Verticale montage mogelijk
- Montage met vier bevestigingsbouten
- Meerdere units kunnen gestapeld worden
- Optionele heavy-duty wandmontageplaat beschikbaar
- Geschikt voor integratie in een 1U-rackconfiguratie met geschikte montagemiddelen
Voor voldoende koeling moet rond de voeding vrije ventilatieruimte worden aangehouden.
Afmetingen
- Lengte: 354 mm
- Breedte: 265 mm
- Hoogte: 46,5 mm
Gewicht
- Circa 3,7 kg
Omgevingsspecificaties
- Bedrijfstemperatuur: circa -15 °C tot +55 °C
- Opslagtemperatuur: -40 °C tot +80 °C
- IP-classificatie: IP30
- Koeling: passief, geen geforceerde ventilator vereist
- Kompasveilige afstand: 30 cm
- Maritieme goedkeuring: IEC 60945
Meegeleverd
- SAILOR 6080 AC/DC Power Supply
- Montagebouten voor installatie van één unit
- Afdekkappen voor montageopeningen
- Kabelontlastingsbeugel
- Installatiedocumentatie
Belangrijk
- Dit is een professionele vaste installatievoeding.
- De unit is geen eenvoudige 28 V acculader.
- Uitgangsspanning varieert van circa 28,7 tot 31,2 V DC afhankelijk van belasting.
- Externe 24 V noodaccu niet inbegrepen.
- Installatie dient door gekwalificeerd technisch personeel te worden uitgevoerd.
- Voldoende ventilatieruimte rond de voeding is noodzakelijk.
