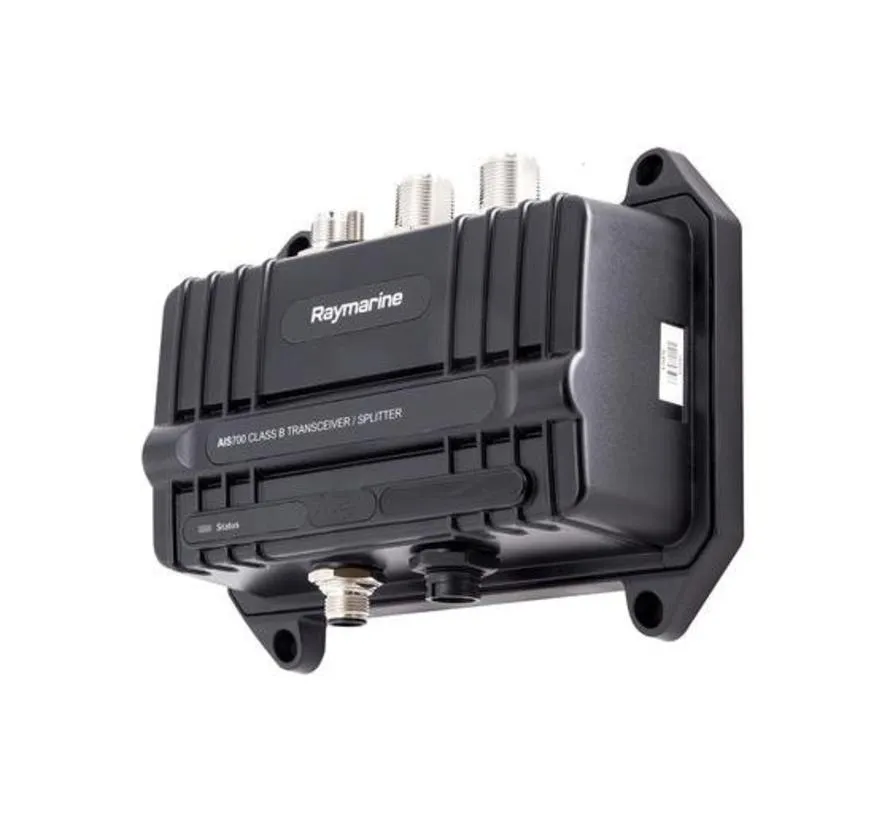

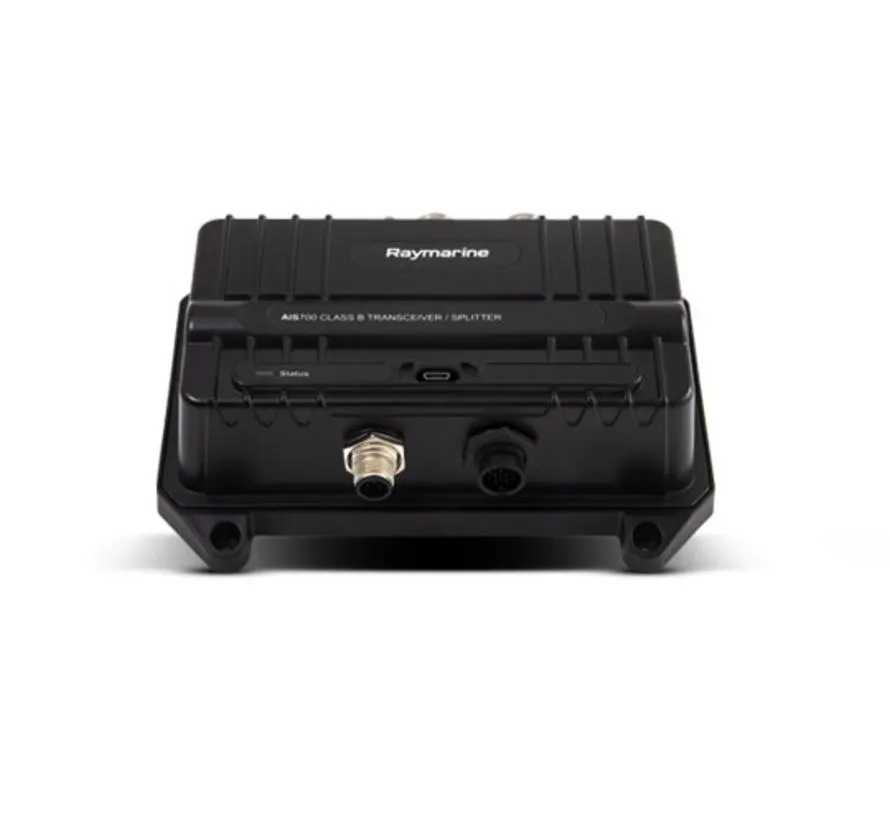

De Raymarine AIS700 is een AIS Class B transceiver voor zeil- en motorboten. Hij ontvangt AIS-informatie van andere schepen en zendt tegelijkertijd de eigen scheepsgegevens uit.
De AIS700 gebruikt SOTDMA-technologie met een zendvermogen van 5 W en biedt daardoor een hogere zendprestatie en snellere updatefrequentie dan oudere 2 W CSTDMA Class B-systemen.
Ingebouwde VHF-antennesplitter
De AIS700 heeft een geïntegreerde antennesplitter. Hierdoor kan één bestaande VHF-antenne worden gedeeld tussen:
- AIS700
- VHF-marifoon
Een aparte AIS-antenne is daardoor in veel installaties niet nodig.
AIS-specificaties
- AIS-klasse: Class B
- Technologie: SOTDMA
- Zendvermogen: 5 W
- Aantal AIS-ontvangers: 2
- Aantal zenders: 1
- Kanaalafstand: 25 kHz
- Zendfrequentie: 156,0–162,025 MHz
- Ontvangstfrequentie: 156,0–174,0 MHz
- Ingebouwde VHF-antennesplitter: ja
GNSS / GPS
- Interne GNSS-ontvanger
- GPS: ja
- GLONASS: ja
- 72 kanalen
- Koude start: circa 26 seconden
- Externe GNSS-antenne meegeleverd
- GNSS-aansluiting: 50 ohm TNC
Netwerk en aansluitingen
- NMEA 2000: ja
- NMEA 2000 connector: DeviceNet
- SeaTalkNG: via meegeleverde adapter
- NMEA 0183: 2 bidirectionele poorten
- USB: Micro-B
- PC-aansluiting voor configuratie en diagnose
- VHF-antenneaansluiting: SO-239
- VHF-marifoonuitgang: SO-239
- Externe Silent Mode schakelaar mogelijk
Stille modus
De AIS700 kan in Silent Mode worden gezet via software of een externe schakelaar.
In deze modus:
- AIS-ontvangst blijft actief
- AIS-zenden wordt uitgeschakeld
Dit kan nuttig zijn wanneer tijdelijk geen eigen positiegegevens uitgezonden moeten worden.
Voeding
- Nominale spanning: 12 / 24 V DC
- Werkspanningsbereik: 9,6–31,2 V DC
- Normaal stroomverbruik: circa 3 W
- Piekstroom bij 12 V: circa 2,5 A
- Piekstroom bij 24 V: circa 1,25 A
- Aanbevolen zekering: 3 A
- NMEA 2000 LEN: 1
Afmetingen
- Breedte: 171,65 mm
- Hoogte: 132,55 mm
- Diepte: 57 mm
Omgevingsspecificaties
- Waterbestendigheid: IPX6 / IPX7
- Bedrijfstemperatuur: -15 °C tot +55 °C
- Opslagtemperatuur: -20 °C tot +75 °C
- Relatieve luchtvochtigheid: tot 93% bij 40 °C
Compatibiliteit
Geschikt voor integratie met onder andere:
- Raymarine Axiom
- Raymarine Axiom+
- Raymarine Axiom 2 Pro
- Raymarine Element
- SeaTalkNG-netwerken
- NMEA 2000-netwerken
- NMEA 0183 apparatuur

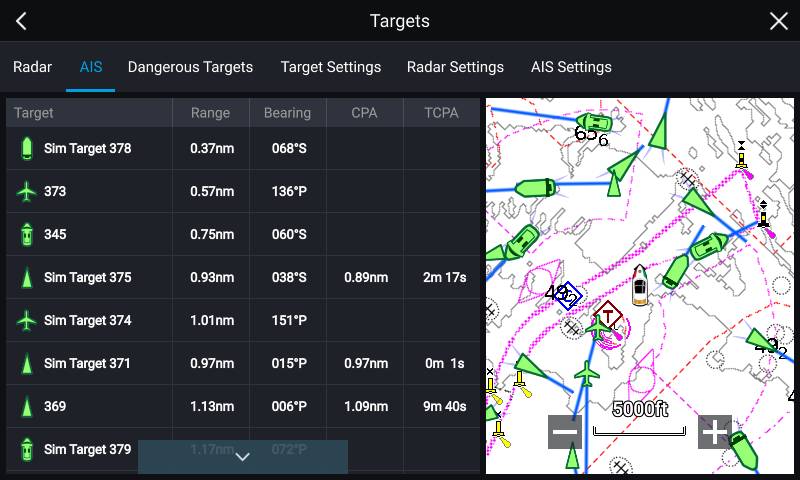

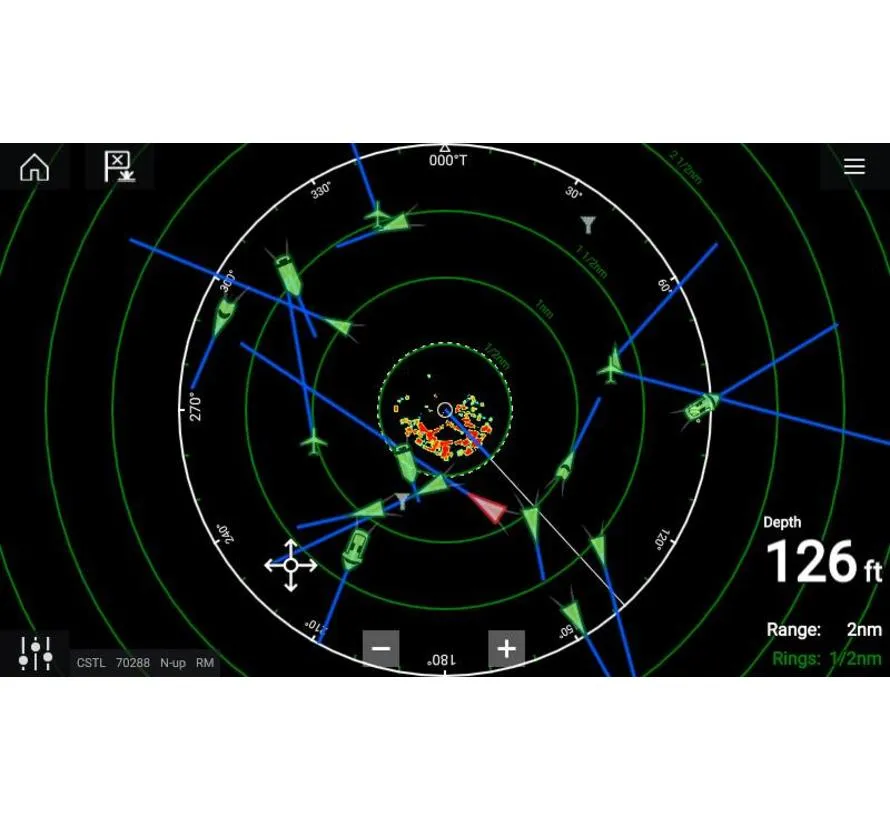

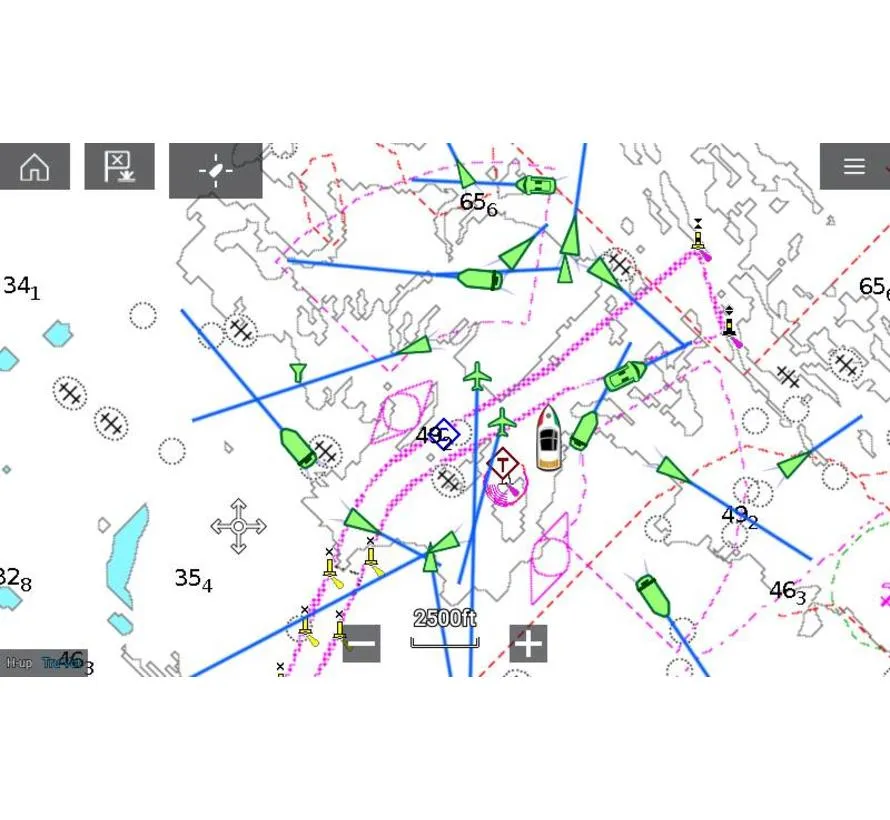

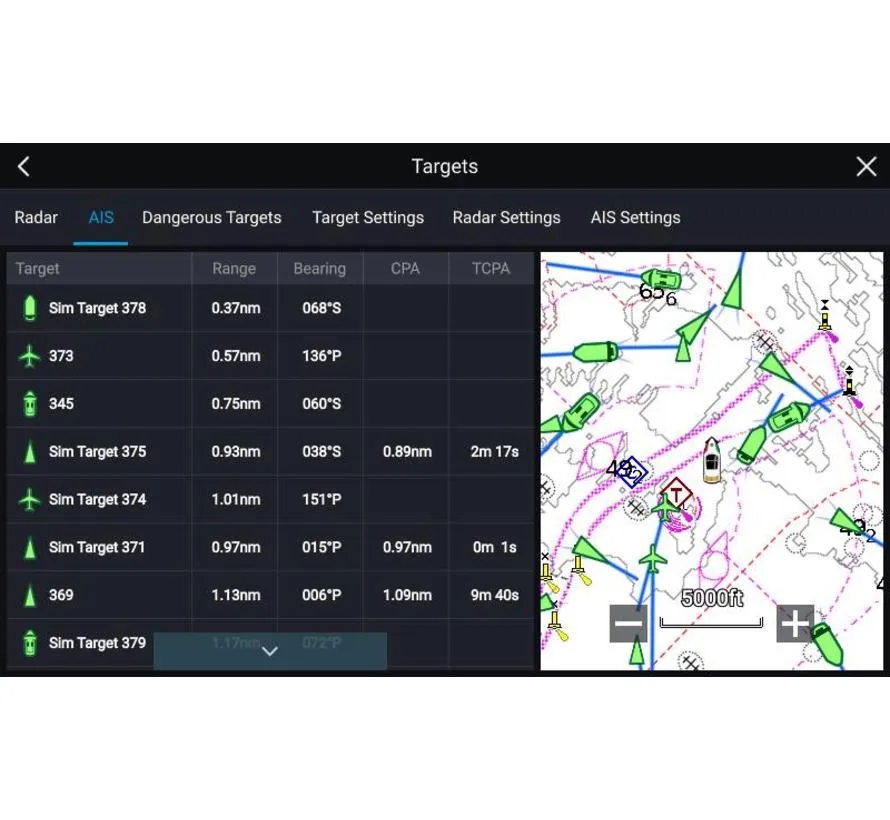

De exacte weergave- en alarmfuncties zijn afhankelijk van het aangesloten MFD en de softwareversie.
Meegeleverd
- Raymarine AIS700 AIS-transceiver
- Externe GNSS-antenne
- 10 meter GNSS-antennekabel
- Voedings-/datakabel 2 meter
- VHF-marifoonkabel 1 meter
- DeviceNet naar SeaTalkNG adapterkabel 1 meter
- GNSS-antennepakking
- GNSS-antenne paalmontage
- Montageschroeven
Belangrijk
- VHF-antenne niet inbegrepen.
- Marifoon niet inbegrepen.
- MFD/kaartplotter niet inbegrepen.
- MMSI-nummer moet vóór gebruik correct worden geprogrammeerd.
- Als geen MMSI is ingevoerd, werkt de AIS700 alleen als ontvanger in Silent Mode.
