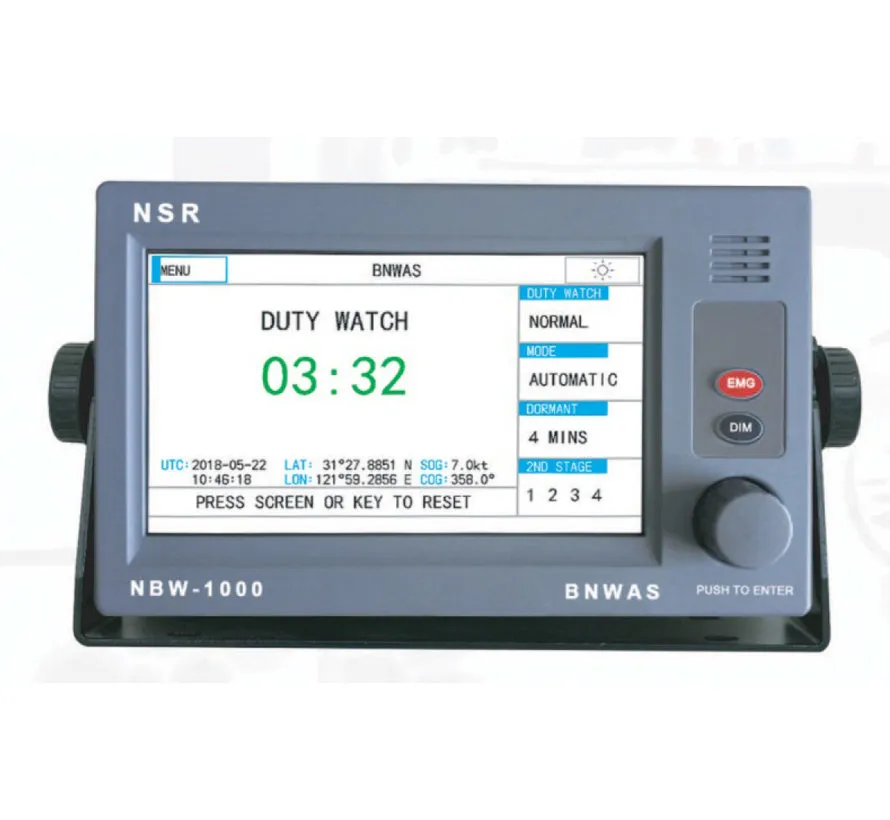

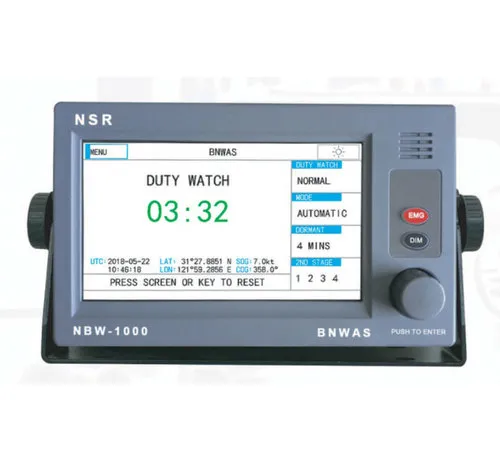

De NSR NBW-1000 is een Bridge Navigational Watch Alarm System, afgekort BNWAS. Dit systeem wordt gebruikt op de brug van schepen om de aanwezigheid en alertheid van de wachtlopende officier te bewaken. Wanneer binnen de ingestelde sluimertijd geen reset of activiteit wordt gedetecteerd, activeert het systeem stapsgewijs visuele en akoestische alarmen.
Het systeem is geschikt voor professionele maritieme installaties waarbij naleving van internationale brugwacht- en veiligheidseisen belangrijk is. De NBW-1000 beschikt over een 7 inch kleuren-LCD, instelbare alarmtonen, logregistratie, routine test, emergency call en een data-interface voor BAM/INS-integratie.
De exacte configuratie kan per schip verschillen. Afhankelijk van de installatie kunnen reset units, alarm units, motion detectors, junction unit, kabels en montagemateriaal nodig zijn. Controleer daarom altijd de offerte, klasse-eisen, vlagstaatregels en gewenste systeemopbouw vóór bestelling.
Belangrijkste kenmerken
- NSR Bridge Navigational Watch Alarm System
- Model NBW-1000
- BNWAS voor brugwachtbewaking
- 7 inch kleuren-LCD in de control unit
- Visuele en akoestische alarmfasen
- 1e, 2e en 3e alarmfase
- Instelbare dormant time van 3 tot 12 minuten
- Automatische registratie van ON/OFF en mode history
- Selecteerbare alarmtonen
- Routine test beschikbaar
- Emergency call functie

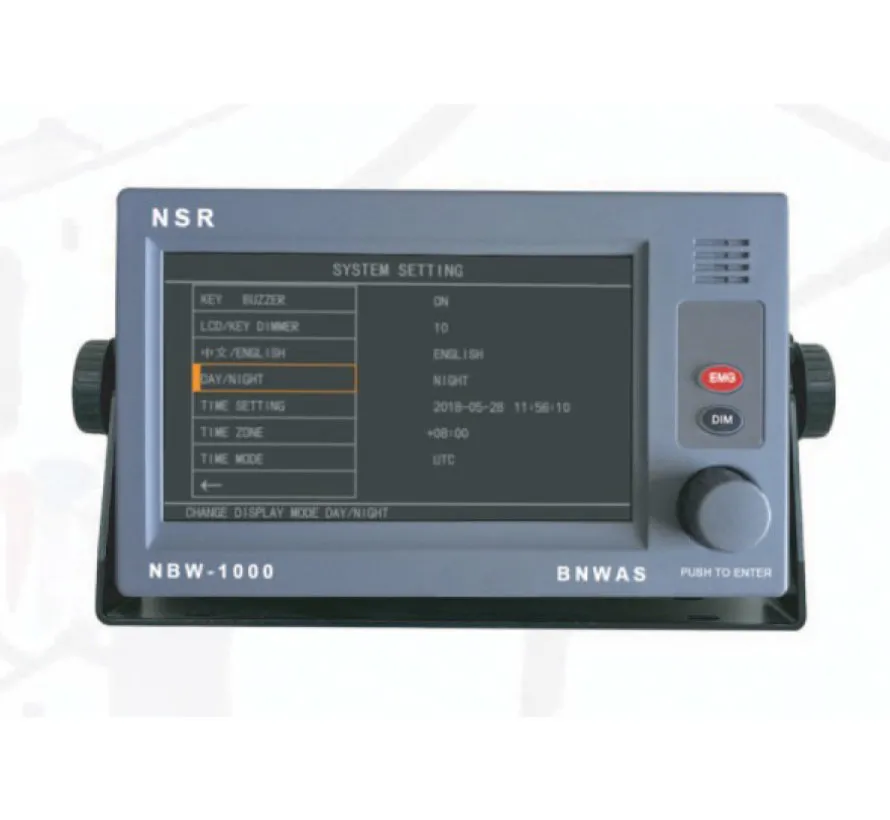

- Wachtwoordinstellingen via menu
- Data-interface voor BAM/INS
- IEC61162 input/output volgens handleiding
- Reset via control unit, reset units, motion detector, autopilot of GNSS input
- 2e alarmunits afzonderlijk selecteerbaar
- Geschikt voor vaste bruginstallaties
- Type approval met DNV (MED) en CCS volgens actuele NSR brochure
- Voldoet aan internationale BNWAS-standaarden volgens NSR documentatie
- Configuratie afhankelijk van schip en klasse-eisen
- Geen los consumentenalarm, maar professioneel maritiem veiligheidssysteem
Productspecificaties
Merk: NSR / New Sunrise
Model: NBW-1000
Producttype: BNWAS / Bridge Navigational Watch Alarm System
Nederlandse benaming: brug navigatie wachtalarmsysteem / wacht alarm
Toepassing: bewaking van brugwacht, aanwezigheid en alertheid op de brug
Display: 7 inch kleuren-LCD
Bedieningsmodi: automatic, manual on en manual off volgens documentatie
Sluimertijd / dormant time: 3–12 minuten instelbaar
Nauwkeurigheid: ±5 seconden volgens specificatie
Alarmen: visueel alarm, 1e audioalarm, 2e audioalarm en 3e audioalarm
Geluidsniveau: 75–85 dB(A) volgens specificatie
Reset inputs: control unit toetsen, reset units, motion detectors, spare reset, autopilot input en GNSS input
Maximaal reset units: tot 4 kanalen volgens handleiding
Maximaal motion detectors: tot 4 kanalen volgens handleiding
Autopilot input: 1 kanaal
GNSS input: 1 kanaal, afhankelijk van snelheid
Alarm outputs: control unit, reset units en alarm units afhankelijk van alarmfase
Input/output: INS/BAM IN/GNSS input via IEC61162
Output: INS/BAM OUT/VDR output via IEC61162
Systeemalarm output: close/open signal
Systeemalarmen: AC power fail, DC power fail en malfunction
Voeding: DC24V en AC110V/220V volgens handleiding
Standaard systeemdelen volgens handleiding: NBW-1000 Control Unit, NBW-1050J Junction Unit, NBW-1090RW Reset Unit, NBW-1010A Alarm Unit, kabels en montagemateriaal
Optionele onderdelen: NBW-1090P Motion Detector en flush-mount bracket voor control unit
IP-classificatie control unit: IP20 volgens handleiding
IP-classificatie junction unit: IP20 volgens handleiding
IP-classificatie alarm unit: IP20 volgens handleiding
IP-classificatie reset unit NBW-1090RW: IP57 volgens handleiding
IP-classificatie motion detector: IP20 volgens handleiding
Goedkeuringen volgens actuele brochure: DNV (MED) en CCS
Normen volgens NSR documentatie: IMO MSC.128(75), IMO MSC.302(87), IEC 62616, IEC 62923-1, IEC 62923-2 en IEC 62288

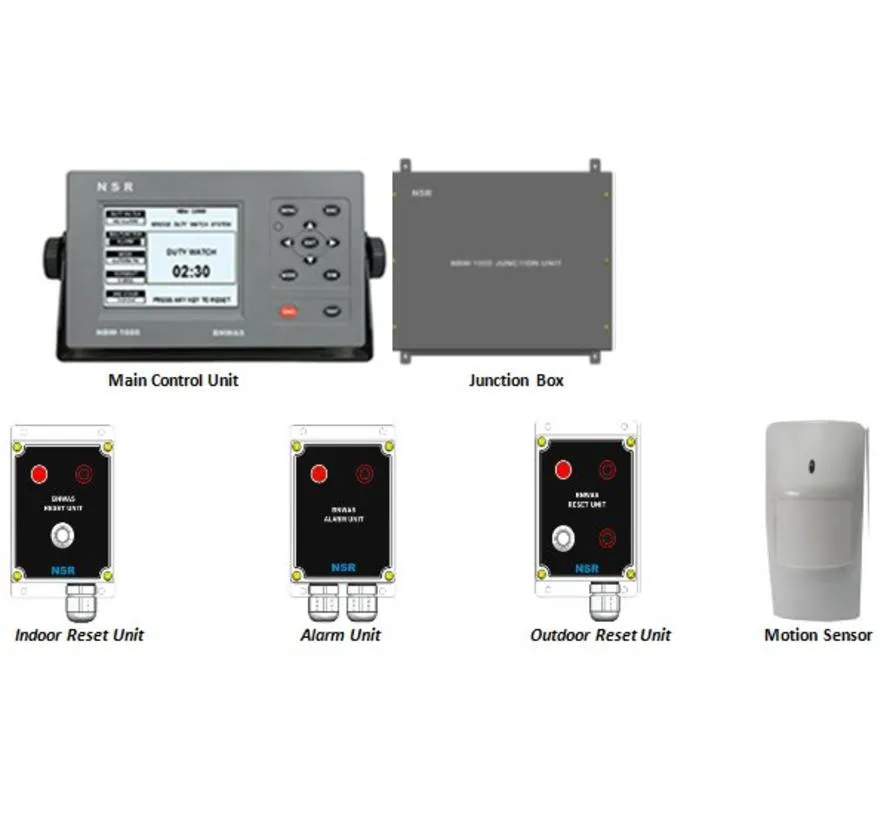

De set bestaat uit
1 x Control Unit
1 x Junction Box
4 x Alarm Unit
1 x Reset Unit
5 mtr Data Cable
