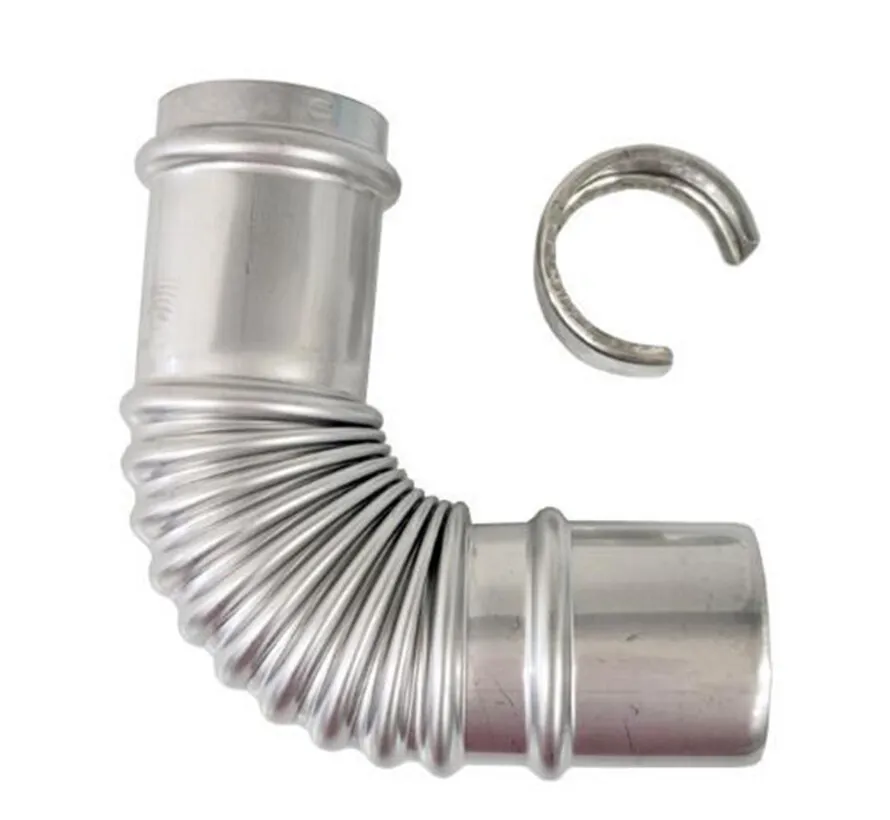

De Toyotomi 17187098 is een originele L-vormige rookafvoerkoppeling waarmee een richtingsverandering van 90 graden kan worden gemaakt in de rookgasleiding van compatibele Toyotomi FF-kachels.
Deze koppeling wordt toegepast wanneer een rechte rookgasverbinding tussen de kachel en muurdoorvoer niet mogelijk is of wanneer de leiding langs een andere route moet worden gemonteerd.
De compacte haakse uitvoering kan worden gecombineerd met geschikte Toyotomi rookgasverlengstukken.
Productspecificaties
-
Merk: Toyotomi
-
Producttype: L-vormige rookafvoerkoppeling
-
Engelse benaming: L-shaped Exhaust Joint
-
Onderdeelnummer: 17187098
-
EAN: 4963505870980
-
Uitvoering: haakse koppeling
-
Bochthoek: 90 graden
-
Afmetingen volgens onderdeeltekening: circa 85 x 90 mm
-
Toepassing: rookgasafvoer van compatibele Toyotomi FF-kachels
-
Functie: richtingsverandering in de rookgasleiding
-
Origineel Toyotomi installatieonderdeel
Toepassing
-
Voor het maken van een haakse verbinding in de rookgasafvoer.
-
Geschikt voor installaties waarbij een rechte pijpverbinding niet mogelijk is.
-
Te combineren met geschikte Toyotomi verlengpijpen en verstelbare uitlaatpijpen.
-
Toegepast binnen het rookgasverlengsysteem van diverse Toyotomi FF-kachels.
Compatibiliteit
Onderdeel 17187098 wordt onder andere vermeld in installatiehandleidingen van:
-
Toyotomi FF-V30T
-
Toyotomi FF-55T
-
Toyotomi FF-95
Let op: In andere Toyotomi-handleidingversies wordt ook onderdeelnummer 17187089 voor een L-vormige uitlaatkoppeling gebruikt. Controleer bij vervanging altijd het oorspronkelijke onderdeelnummer en het exacte kacheltype.
Belangrijk
-
Dit betreft uitsluitend de L-vormige rookafvoerkoppeling.
-
Geen complete rookgasverlengset.
-
Rookafvoerpijpen niet inbegrepen.
-
Inlaatslang niet inbegrepen.
-
De totale verlengde rookgasleiding mag volgens de betreffende installatievoorschriften maximaal 3 meter bedragen.
-
Er mogen maximaal drie bochten in de verlengleiding worden toegepast.
-
De koppeling dient volgens de Toyotomi montagevoorschriften te worden geïnstalleerd.
