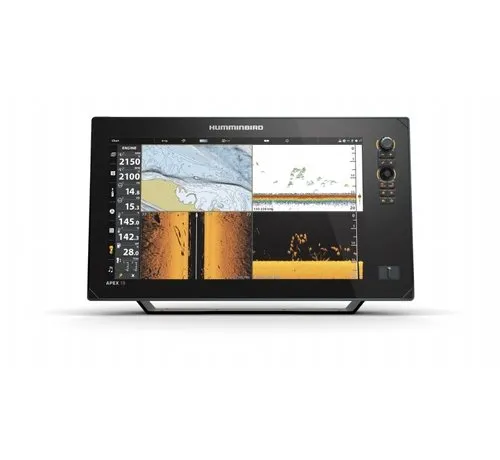

De Humminbird APEX 19 MSI+ is een groot multifunctioneel navigatie- en sonardisplay voor sportvisserij en professionele maritieme toepassingen.
Het 18,5-inch Full HD touchscreen biedt veel ruimte voor het gelijktijdig weergeven van navigatiekaarten, sonar, Side Imaging, Down Imaging, radar, motorgegevens en andere netwerkgegevens.
De APEX-serie beschikt over MEGA Side Imaging+, MEGA Down Imaging+ en Dual Spectrum CHIRP. Daarnaast is een afzonderlijk sonarkanaal aanwezig voor compatibele 2D CHIRP-transducers met een vermogen tot 2 kW.
Varianten
APEX 19 MSI+ – 411240-1
- EAN: 0082324054549
- Inclusief XM 14 HW MSI T transducer
- MEGA Side Imaging+
- MEGA Down Imaging+
- Dual Spectrum CHIRP
- Watertemperatuurmeting via transducer
APEX 19 MSI+ CHO – 411240-1CHO
- EAN: 0082324055805
- CHO = Control Head Only
- Geen transducer meegeleverd
- Geschikt wanneer al een compatibele transducer aanwezig is
- Ook geschikt als extra display binnen een bestaand Humminbird Ethernet-netwerk
Beeldscherm
- Merk: Humminbird
- Serie: APEX
- Model: APEX 19 MSI+ Chartplotter
- Schermdiagonaal: 18,5 inch
- Resolutie: 1920 × 1080 pixels
- Resolutieklasse: Full HD
- Displaytype: kleuren TFT
- Bediening: touchscreen
- Aanpasbare schermindeling: ja
- Split-screen: ja
Sonar
Standaard ondersteunde sonar:
- MEGA Side Imaging+
- MEGA Down Imaging+
- Dual Spectrum CHIRP
- Temperatuurmeting met geschikte transducer
Dual Spectrum CHIRP:
- Full: circa 150-220 kHz
- Wide: circa 140-200 kHz
- Narrow: circa 180-240 kHz
Imaging-frequenties:
- 455 kHz Side Imaging
- 455 kHz Down Imaging
- 800 kHz Side Imaging
- 800 kHz Down Imaging
- MEGA Side Imaging+: circa 1050-1175 kHz
- MEGA Down Imaging+: circa 1100-1200 kHz
Bereik
Afhankelijk van frequentie, transducer, waterdiepte en omstandigheden:
- Traditionele 2D sonar: tot circa 360 m
- MEGA Down Imaging+: tot circa 76 m
- Down Imaging 800 kHz: tot circa 38 m
- Down Imaging 455 kHz: tot circa 122 m
- MEGA Side Imaging+: tot circa 152 m zijwaarts
- Side Imaging 800 kHz: tot circa 76 m
- Side Imaging 455 kHz: tot circa 244 m
Transducer 411240-1
De uitvoering met EAN 0082324054549 wordt geleverd met:
XM 14 HW MSI T
Deze transducer biedt:
- High Wide Dual Spectrum CHIRP
- MEGA Side Imaging+
- MEGA Down Imaging+
- Watertemperatuur
- Spiegelmontage
De CHO-uitvoering 411240-1CHO / EAN 0082324055805 wordt zonder transducer geleverd.
Navigatie
- Geïntegreerde GPS: ja
- Kaartplotter: ja
- Waypoints: ja
- Routes: ja
- Tracks: ja
- Compatibel met geschikte Humminbird-kaarten
- Compatibel met Navionics+ afhankelijk van kaart/regio
- Twee microSD-kaartsleuven
De exacte meegeleverde cartografie kan per regionale uitvoering verschillen. Controleer daarom bij levering welke kaartlicentie of kaartmedia aanwezig zijn.
Netwerk
De APEX-serie is ontworpen als volwaardig multifunctioneel display en beschikt over uitgebreide netwerkmogelijkheden:
- NMEA 2000
- NMEA 0183
- 2 × Ethernet
- WiFi
- Bluetooth
- HDMI-ingang
- HDMI-uitgang
- One-Boat Network
Compatibiliteit
Ondersteunt integratie met geschikte systemen zoals:
- Humminbird MEGA Live
- Humminbird MEGA Live 2
- MEGA 360 Imaging
- Humminbird Ethernet-apparatuur
- Minn Kota trollingmotoren
- Minn Kota i-Pilot Link / Advanced GPS Navigation
- Minn Kota Built-In MEGA SI
- Minn Kota Built-In MEGA DI
- Minn Kota Talon
- Minn Kota Raptor
- Cannon Optimum downriggers
- NMEA 2000 motorgegevens
- AIS
- Compatibele radar
- Compatibele stuurautomaten
One-Boat Network
Via het Humminbird One-Boat Network kunnen compatibele Humminbird, Minn Kota en Cannon-systemen samenwerken. Hierdoor kunnen navigatie-, sonar- en bootbesturingsfuncties vanuit het APEX-display worden beheerd.
Elektrische specificaties
- Voedingsspanning: 10,8-20 V DC
- Typisch stroomverbruik: circa 4,4 A
- Aanbevolen zekering: 7,5 A
Afmetingen
- Breedte: circa 507 mm
- Hoogte: circa 315 mm
- Diepte: circa 124 mm
Montage
- Standaard: kantelbare gimbal/beugelmontage
- Inbouwmontage: mogelijk met geschikte montagemiddelen
Meegeleverd bij 411240-1
- Humminbird APEX 19 MSI+ display
- XM 14 HW MSI T transducer
- Voedingskabel
- Montagebeugel
- Montagemateriaal
- Displaybescherming / cover
Meegeleverd bij 411240-1CHO
- Humminbird APEX 19 MSI+ CHO display
- Voedingskabel
- Montagebeugel
- Montagemateriaal
- Displaybescherming / cover
- Geen transducer
