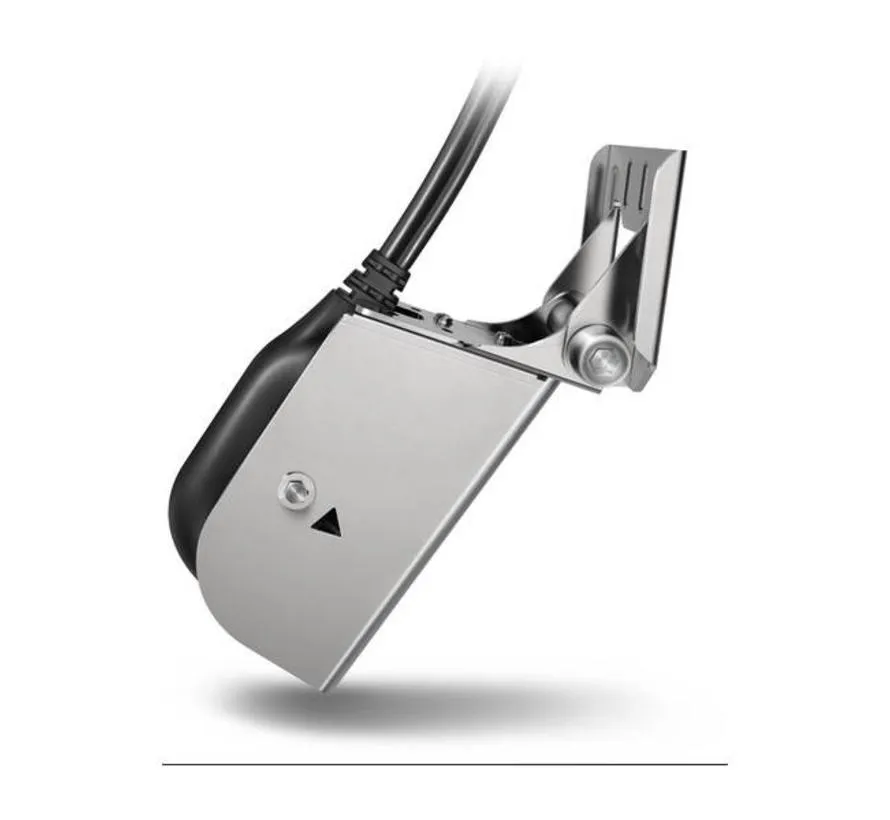

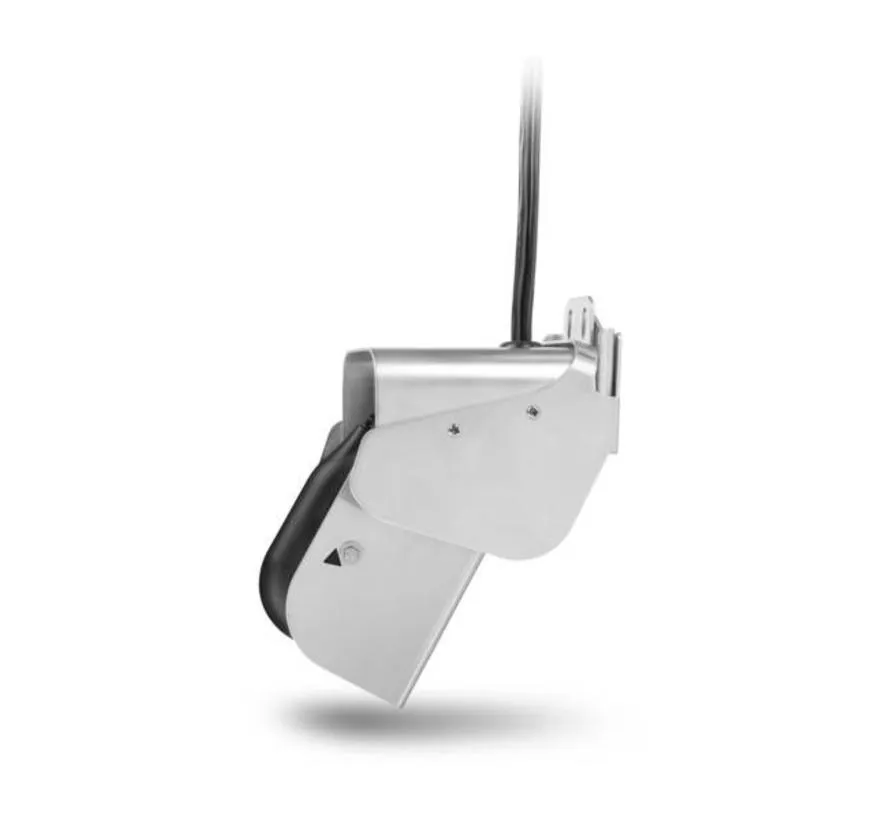

De Garmin Panoptix PS21-TM is een vooruitkijkende sonartransducer voor montage op de spiegel van de boot. Met LiveVü Forward zie je vis, kunstaas en structuren vóór en onder de boot in realtime. FrontVü is bedoeld om de bodem en mogelijke obstakels vóór de boot zichtbaar te maken. Beide functies werken ook wanneer de boot stilstaat.
Productspecificaties:
- Merk: Garmin
- Serie: Panoptix
- Model: PS21-TM
- Artikelnummer: 010-01588-01
- Producttype: vooruitkijkende sonartransducer
- Montage: spiegelmontage / transom mount
- Sonartechnologie: Panoptix
- LiveVü Forward: ja
- FrontVü: ja
- RealVü 3D: nee
- Frequentie: 417 kHz
- Zendvermogen volgens recente Garmin transducergids: 144 W
- Bundelbreedte: circa 90° × 20°
- Maximum bereik/diepte: circa 300 ft / 91 m
- Dieptemeting: ja
- Temperatuurmeting: ja
- Snelheidsmeting: nee
- Aansluiting: Garmin Marine Network / Ethernet
- Ondersteunde spiegelhoek: 0–70°.
LiveVü Forward:
- Realtime sonarbeeld vóór en onder de boot
- Visbewegingen realtime zichtbaar
- Geschikt voor weergave van vis, aas en structuur
- Voorwaarts LiveVü-bereik: tot circa 100 ft / 30 m volgens Garmin
- Werkt zowel varend als stilstaand.
FrontVü:
- Gericht op obstakels en bodem vóór de boot
- Voorwaarts bereik tot circa 300 ft / 91 m
- Kan helpen bij het vroegtijdig zien van ondieptes, bodemverloop en obstakels
- Garmin geeft aan dat de effectiviteit voor het vermijden van voorwaartse obstakels afneemt boven circa 8 knopen.
Afmetingen:
- Breedte: circa 32 mm
- Hoogte: circa 118 mm
- Lengte: circa 84 mm
- Gewicht transducer: circa 0,39 kg
- Totaalgewicht met beugel, kabel en afscherming: circa 2,64 kg
- Maximaal elektrisch verbruik: circa 8 W
- Voedingsspanning installatie: 10–35 V DC.
Compatibiliteit:
De PS21-TM wordt via Garmin Marine Network aangesloten op een compatibele Garmin kaartplotter met Panoptix-ondersteuning. Garmin heeft hem onder andere ondersteund met verschillende:
- ECHOMAP CHIRP-modellen
- ECHOMAP Ultra-modellen
- GPSMAP 7xxx / 8xxx-series
- GPSMAP 8400 / 8600-series
- GPSMAP 722 / 922 xs Plus
- GPSMAP 723 / 923 / 1223 xsv-series
Compatibiliteit is afhankelijk van het exacte display, aansluitmogelijkheden en softwareversie. Controleer daarom bij oudere en nieuwere Garmin displays altijd het exacte model.
Meegeleverd:
- Garmin Panoptix PS21-TM Forward transducer
- Spiegelmontagebeugel
- Montagehardware
- Documentatie.
Belangrijk:
- Dit is een forward-looking Panoptix-transducer en geen traditionele CHIRP-, ClearVü- of SideVü-transducer.
- Voor gebruik is een compatibele Garmin kaartplotter met Panoptix/Garmin Marine Network-ondersteuning nodig.
