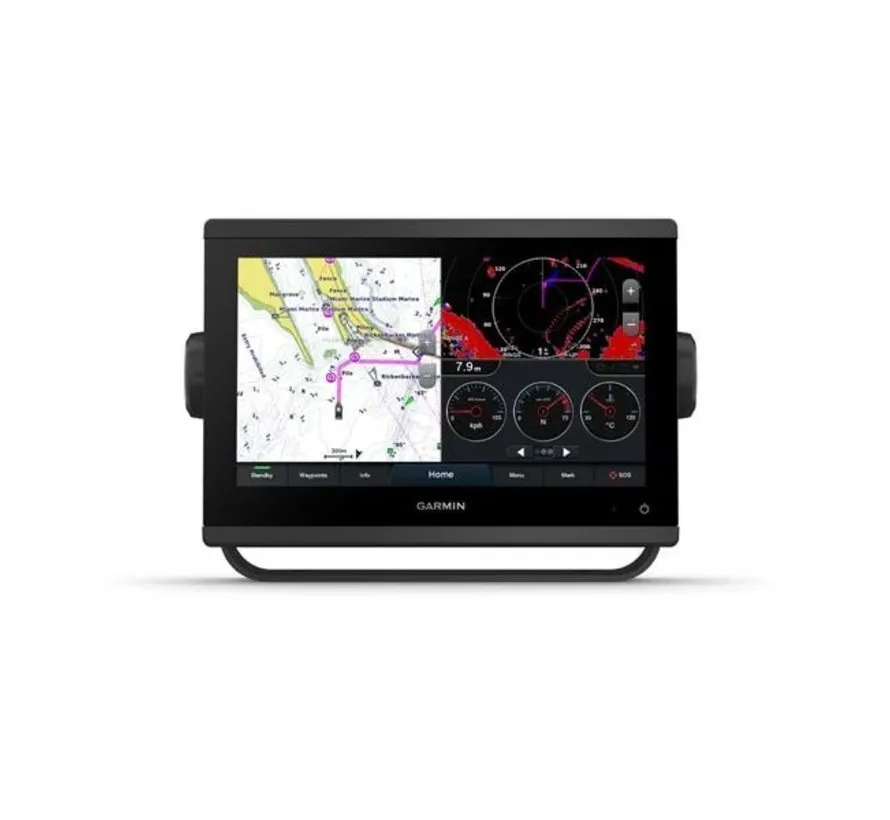

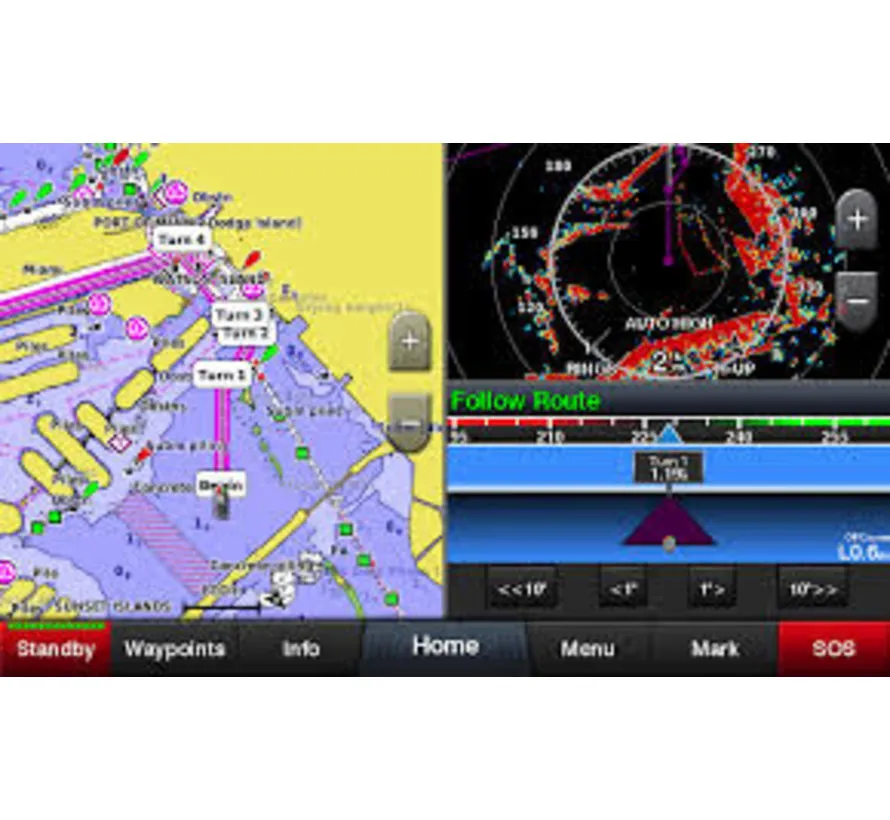

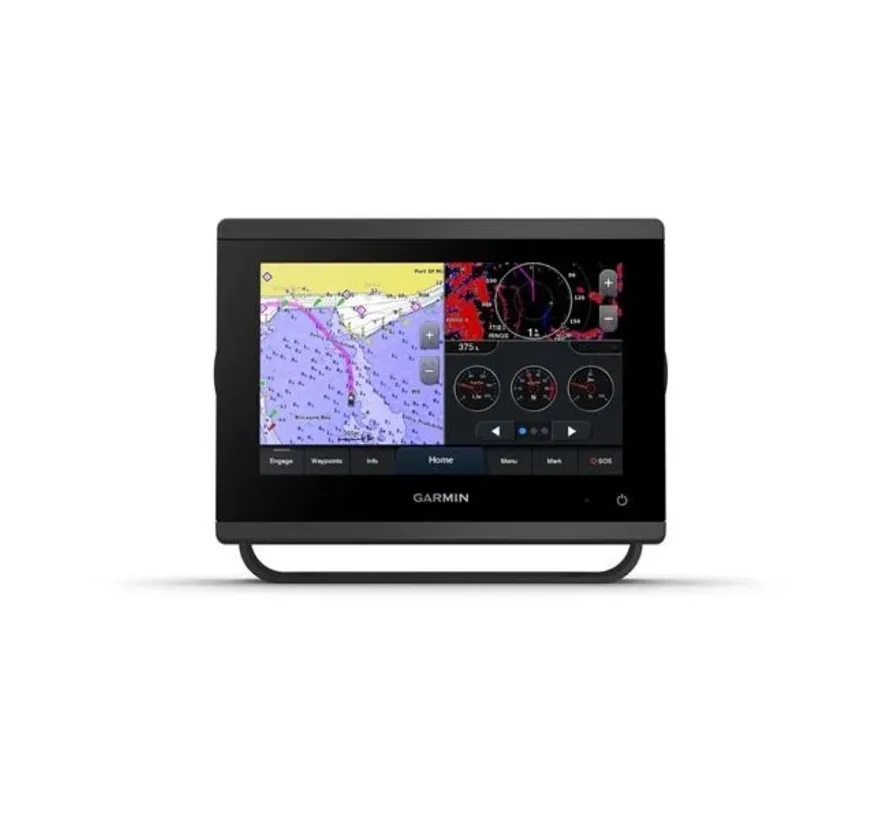

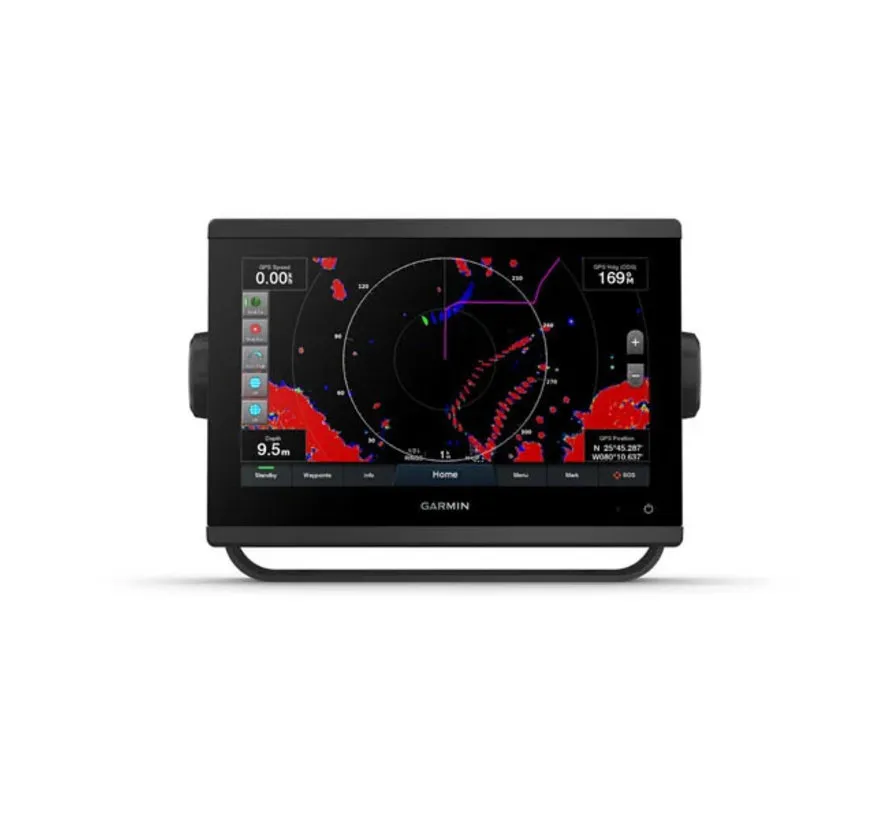

De Garmin GPSMAP 1223xsv is een krachtige 12 inch kaartplotter en sonar-combinatie voor serieuze watersport, sportvisserij en professionele maritieme installaties. Het heldere WXGA IPS touchscreen geeft navigatie, sonar, motorinformatie, radarbeeld en netwerkdata overzichtelijk weer op één scherm.

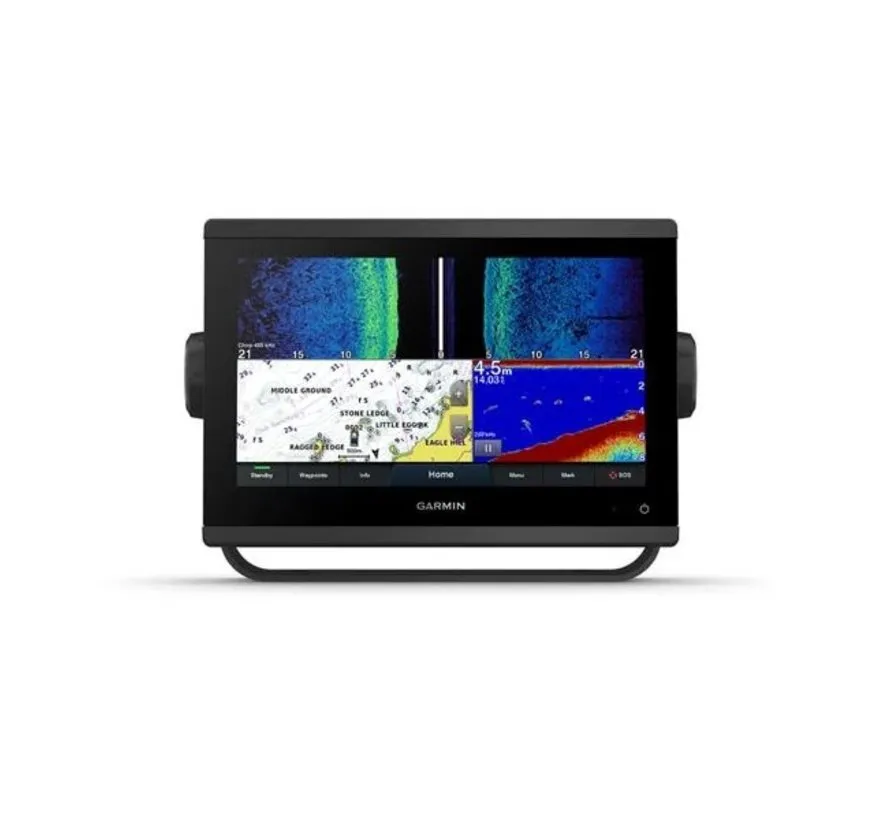

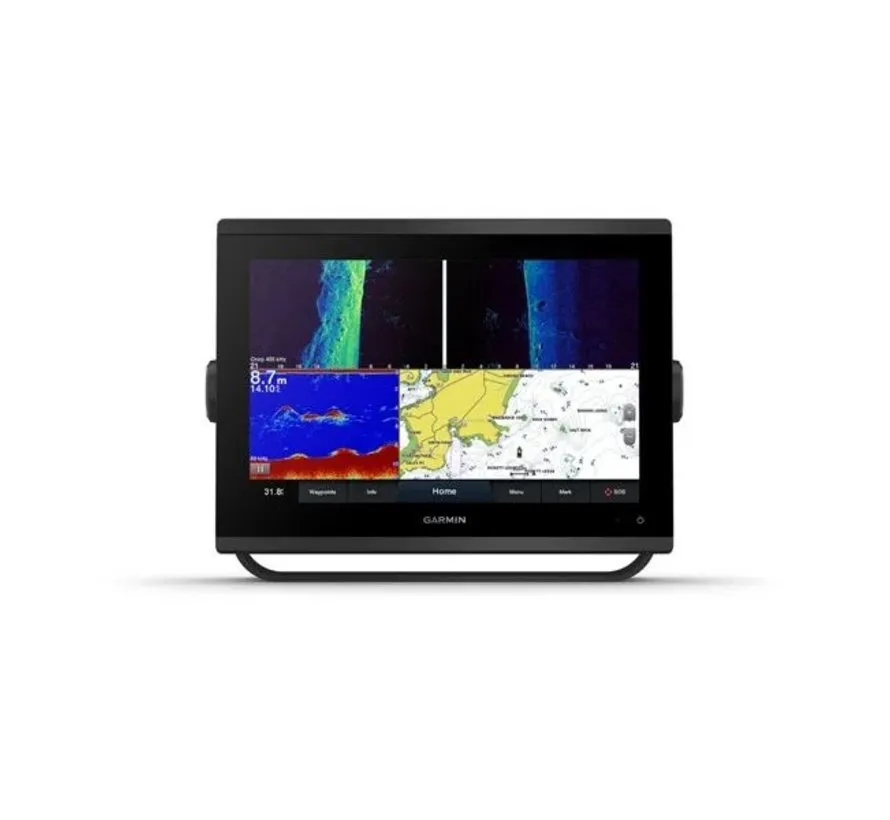

De xsv-uitvoering beschikt over ingebouwde sonarondersteuning, waaronder Ultra High-Definition SideVü en ClearVü scanning sonar en traditionele 1 kW CHIRP sonar. Hierdoor is de 1223xsv geschikt voor bodembeeld, visdetectie, structuren, diepte-informatie en uitbreiding met compatibele Garmin transducers. Let op: bij artikel 010-02367-02 wordt standaard geen transducer meegeleverd.
Belangrijkste kenmerken
- Garmin GPSMAP 1223xsv 12 inch kaartplotter/sonar
- Helder WXGA IPS touchscreen
- Schermresolutie 1280 x 800 pixels
- Touchscreen met Keyed Assist bediening
- Ingebouwde 10 Hz GPS-ontvanger
- Ondersteuning voor GPS, GLONASS en Galileo
- IPX7 waterbestendige behuizing
- Ingebouwde Ultra High-Definition SideVü
- Ingebouwde Ultra High-Definition ClearVü
- Traditionele 1 kW CHIRP sonar
- Compatibel met Panoptix en LiveScope sonar
- Garmin Marine Network aansluiting
- NMEA 2000 en NMEA 0183 ondersteuning
- J1939 poort voor geschikte motorinformatie
- Ondersteuning voor AIS- en DSC-gegevens
- OneHelm digitale schakeling mogelijk met geschikte apparatuur
- ActiveCaptain compatibel
- Wi-Fi, ANT+ en Bluetooth-functies afhankelijk van toepassing
- HDMI video output en BNC video input

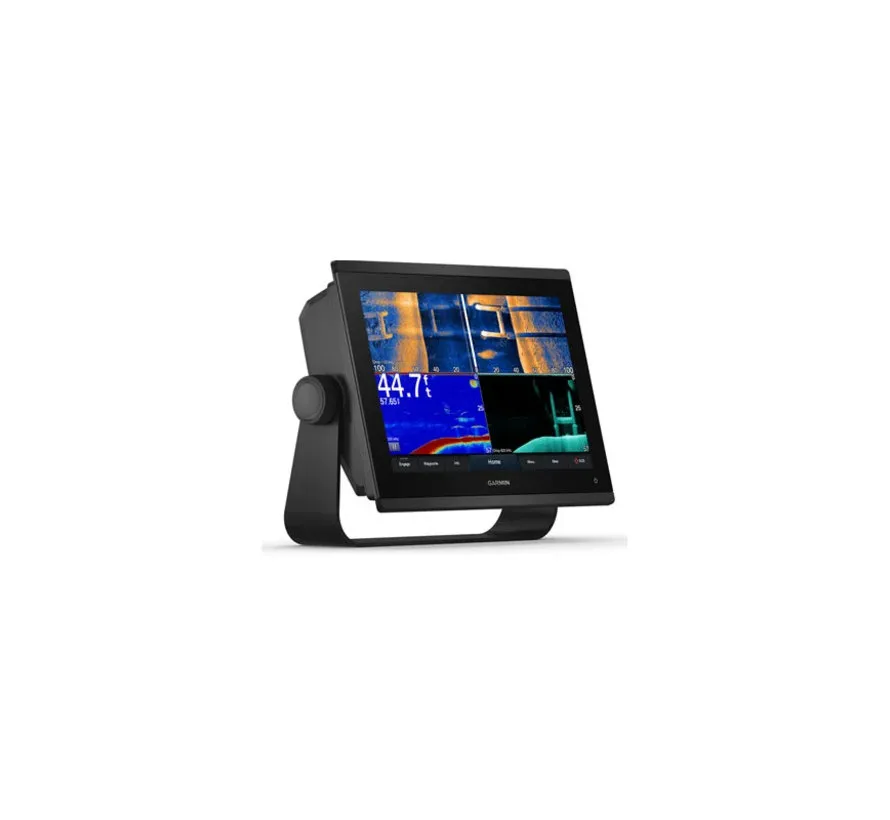

- Geschikt voor beugelmontage of verzonken montage
- Leverbaar als losse plotter of radarpack
- 010-02367-52 bevat GMR 18 HD3 dome radar
- Controleer altijd transducer, kaart, radar en netwerkbehoefte vóór bestelling
Productspecificaties
Merk: Garmin
Model: GPSMAP 1223xsv
Producttype: kaartplotter / fishfinder / sonar combo
Schermgrootte: 10,3 x 6,4 inch; 12,1 inch diagonaal
Schermgrootte metrisch: 26,2 x 16,3 cm; 30,7 cm diagonaal
Schermtype: WXGA IPS touchscreen
Schermresolutie: 1280 x 800 pixels
Bediening: touchscreen met Keyed Assist
Fysieke afmetingen: 30,8 x 22,8 x 8,2 cm
Gewicht: circa 3,0 kg
Waterbestendigheid: IPX7
Ingangsspanning: 10–32 VDC
Nominale stroom bij 12 VDC: circa 1,68 A
Maximale stroom bij 12 VDC: circa 3,56 A
Maximaal vermogen bij 10 VDC: circa 43 W
GPS-ontvanger: ingebouwde 10 Hz GPS
Satellietsystemen: GPS, GLONASS en Galileo
Waypoints: 5.000
Routes: 100
Tracks: 50 opgeslagen tracks
Spoorpunten: 50.000
Kaartopslag: 2 microSD-kaartsleuven aan achterzijde
Kaarten: compatibel met Garmin Navionics+ en Garmin Navionics Vision+; gedetailleerde kaarten afhankelijk van uitvoering of los verkrijgbaar
Sonar: ingebouwde sonar op xsv-model
Traditionele sonar: single channel CHIRP, 70/83/200 kHz, L/M/H CHIRP
Uitgangsvermogen sonar: 1 kW
ClearVü: ingebouwd, 260/455/800/1000/1200 kHz
SideVü: ingebouwd, 260/455/800/1000/1200 kHz
Transducerpoort: 1x 12-pins transducerpoort
Panoptix / LiveScope ondersteuning: ja, met geschikte transducer/module
Garmin Marine Network poorten: 2
NMEA 2000 poorten: 1
NMEA 0183: ja, 1 ingang/uitgang
J1939 poort: 1
Video input: 1x BNC
Video output: 1x HDMI
BNC-poort externe antenne: ja
AIS ondersteuning: ja, met geschikte AIS-bron
DSC ondersteuning: ja, met geschikte DSC-marifoon
ActiveCaptain compatibel: ja
Garmin Quickdraw Contours: ja
OneHelm ondersteuning: ja
FUSION-Link ondersteuning: ja
GRID compatibel: ja
Montage: beugelmontage of verzonken montage
Variant 1: 010-02367-02, GPSMAP 1223xsv losse kaartplotter/sonar zonder transducer
EAN variant 1: 0753759250638
Variant 2: 010-02367-52, GPSMAP 1223xsv met GMR 18 HD3 dome radar
EAN variant 2: 0753759326029
Radar bij variant 2: GMR 18 HD3 dome radar
Radarvermogen bij variant 2: 4 kW
Radarformaat bij variant 2: 18 inch dome radar
Meegeleverd bij 010-02367-02: GPSMAP 1223xsv kaartplotter, vooraf geïnstalleerde microSD-kaart, voedingskabel, NMEA 2000 T-connector, NMEA 2000 netwerkkabel 2 m, 8-pins transducer naar 12-pins sonar adapterkabel, beugelsteun met knoppen, kit voor verzonken montage met pakking, beschermkap, afdekrand en documentatie
Extra meegeleverd bij 010-02367-52: GMR 18 HD3 dome radar, montagemateriaal, 15 m voedingskabel, 15 m netwerkkabel en installatie-instructies
Handleiding Garmin GPSMap 1223xsv.
