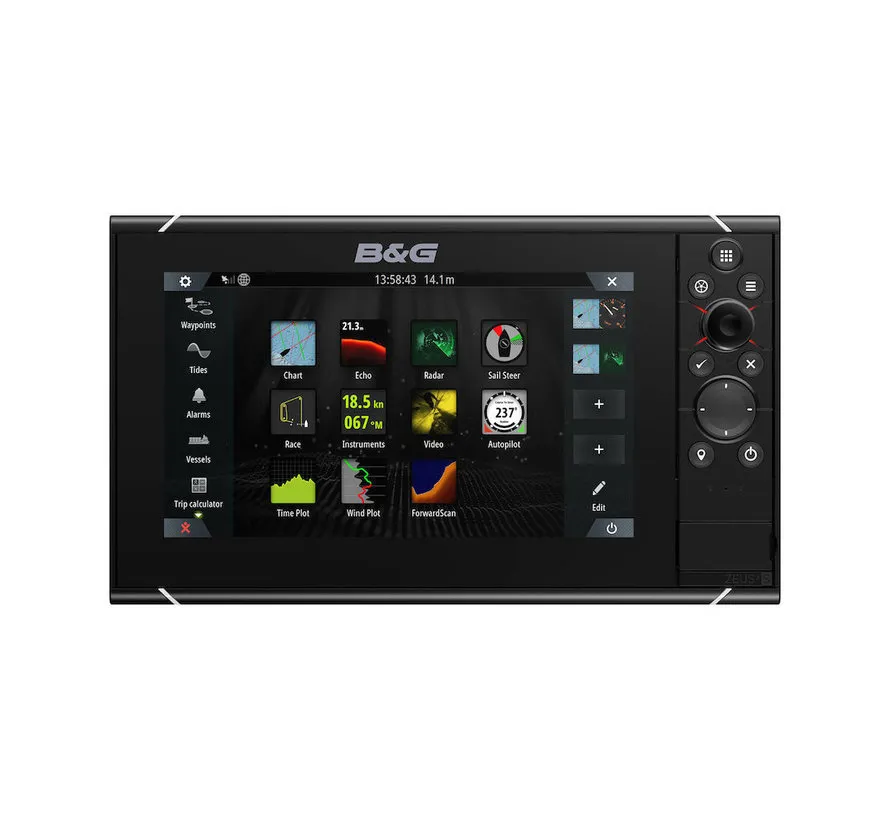

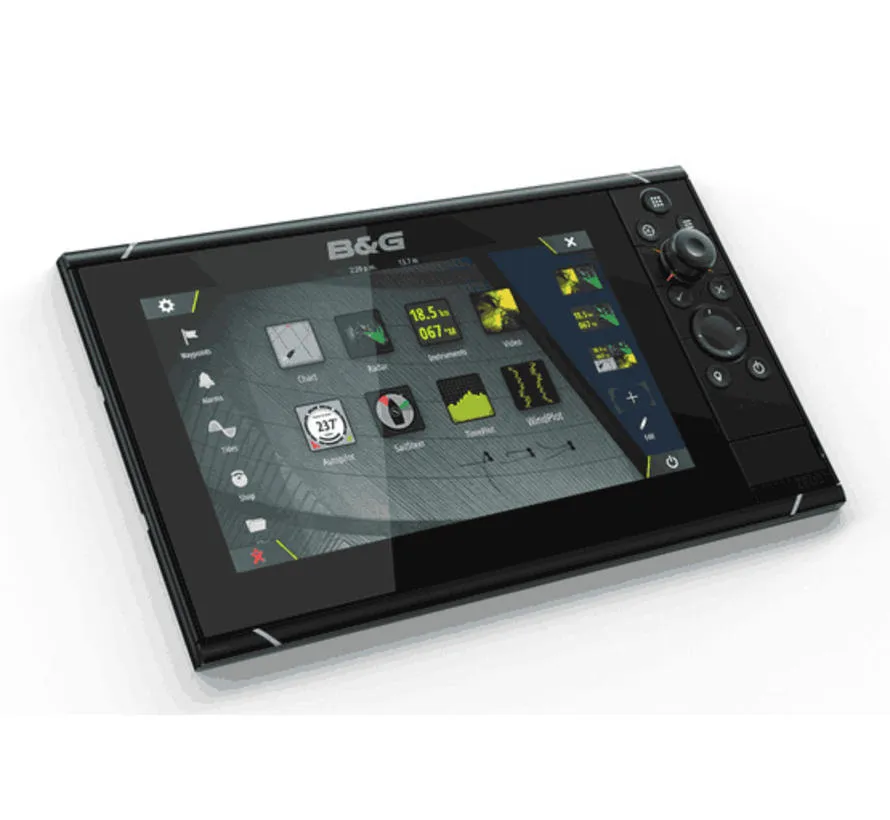

De B&G Zeus S 9 is een multifunctionele kaartplotter die speciaal is ontwikkeld voor zeilers. Het systeem combineert navigatie, zeilgegevens, sonar, radar, stuurautomaat en instrumentinformatie in één 9-inch touchscreen.

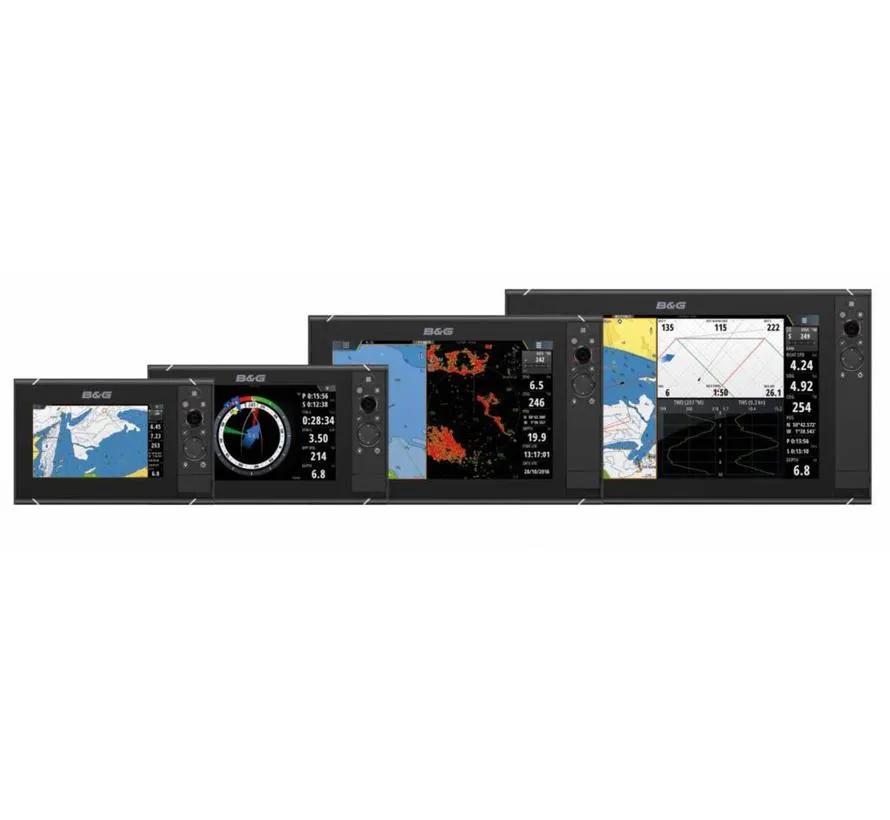

De Zeus S-serie beschikt over speciale zeilmodi voor cruising en racing. Daarbij worden de belangrijkste gegevens automatisch overzichtelijk weergegeven voor de gekozen activiteit.
Belangrijkste kenmerken
- 9-inch SolarMAX IPS touchscreen
- Resolutie: 1280 × 800 pixels
- Helderheid: 1200 nits
- Kijkhoek: 85° rondom
- Multitouch-bediening
- 10 Hz geïntegreerde GPS
- Ingebouwde sonar
- Ethernet
- NMEA 2000
- WiFi
- Bluetooth
- Radarondersteuning
- Autopilotintegratie
- C-MAP DISCOVER X en REVEAL X ondersteuning
- IP-camera ondersteuning

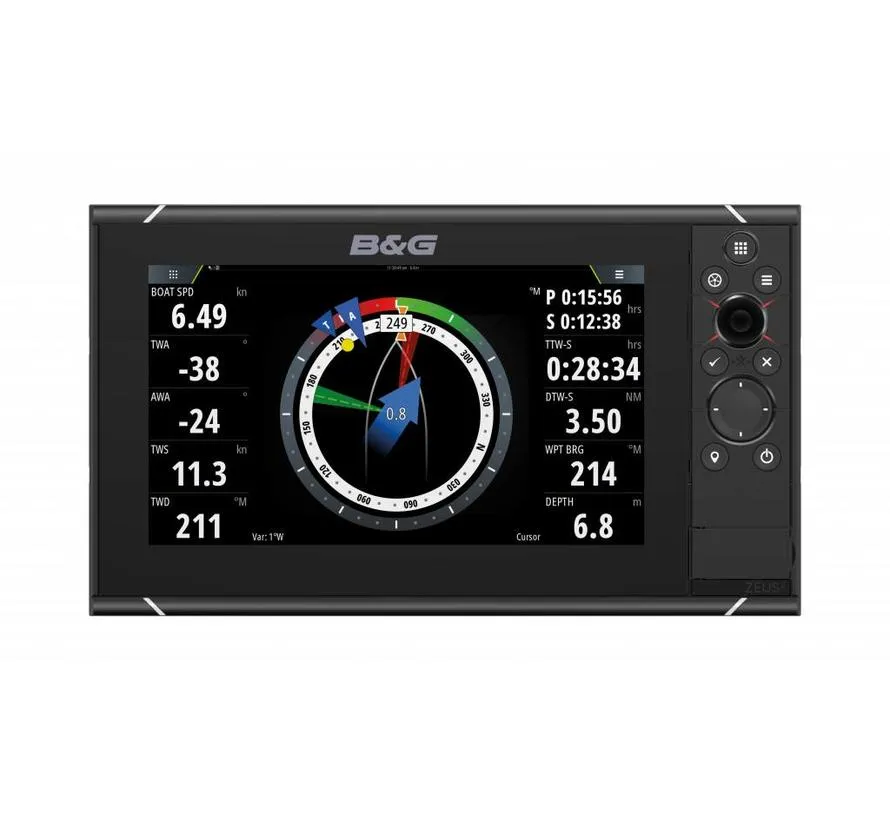

Zeilfuncties
De Zeus S bevat uitgebreide B&G-zeilfuncties zoals:
- SailSteer
- Laylines
- StartLine
- Routes
- Racing functies
- Cruising modus
- Racing modus
- Veiligheidswaarschuwingen
- Windgegevens
- Getij- en stroominformatie
- Autopilotbediening
Display
- Schermgrootte: 9 inch
- Resolutie: 1280 × 800 pixels
- Schermtype: SolarMAX IPS
- Helderheid: 1200 nits
- Kijkhoek: 85°
- Bediening: capacitief multitouch
- Achtergrondverlichting: wit
GPS en navigatie
- Ingebouwde GPS: ja
- GPS updatefrequentie: 10 Hz
- GPS-kanalen: 32
- GLONASS: ja
- WAAS: ja
- EGNOS: ja
- MSAS: ja
- Horizontale nauwkeurigheid: circa 3 meter
Navigatiecapaciteit
- 6000 waypoints
- 500 routes
- Maximaal 100 routepunten per route
- 50 tracks
- Maximaal 12.000 trackpunten per track
Cartografie
Ondersteunt:
- C-MAP DISCOVER X
- C-MAP REVEAL X
Deze uitvoering wordt geleverd met Global Basemap.
Gedetailleerde kaart is niet inbegrepen.
Sonar
De Zeus S 9 heeft een ingebouwde sonarmodule.
- 1 × 9-pins Xsonic transducerpoort
- Single-channel CHIRP
- 50/200 kHz
- HDI ondersteuning
- Active Imaging ondersteuning
- SideScan
- DownScan
- Traditionele fishfinder
- Numerieke diepte
Compatibele transducers zijn onder andere:
- HDI
- HST-WSBL
- P79
- P319
- TotalScan
- Active Imaging
Deze uitvoering wordt zonder transducer geleverd.
Radar
De Zeus S 9 kan worden geïntegreerd met geschikte B&G/Navico-radars, waaronder HALO-systemen.
Radarverbinding verloopt via Ethernet.
Autopilot
Compatibel met onder andere:
- NAC-1
- NAC-2
- NAC-3
- NAC-D
- H5000
Ondersteunde stuurmodi:
- Heading Hold
- No Drift
- Follow-up
- Non-Follow-up
- Navigation
Netwerk en aansluitingen
- NMEA 2000: 1 × Micro-C
- NMEA 2000 LEN: 1
- Ethernet: 1 × 5-pins aansluiting
- WiFi: 802.11 b/g/n
- Bluetooth: 4.0
- MicroSD: 1 slot
- USB-A: 1 aansluiting
- IP-camera ondersteuning
- AIS-data via NMEA 2000
Elektrische specificaties
- Voedingsspanning: 12 V DC
- Werkspanningsbereik: 10–17 V DC
- Maximaal stroomverbruik: 29,7 W
- Aanbevolen zekering: 3 A
Afmetingen
- Breedte: 239 mm
- Hoogte: 149 mm
- Diepte: 73 mm
- Gewicht: circa 2,2 kg
Montage
- Beugelmontage
- Paneelmontage
- Flushmount
Omgevingsspecificaties
- Waterbestendigheid: IPX6 / IPX7
- Bedrijfstemperatuur: -15 °C tot +55 °C
- Opslagtemperatuur: -20 °C tot +60 °C
- Kompasveilige afstand: 50 cm
Meegeleverd
- B&G Zeus S 9
- Montagebeugel
- Voedingskabel
- Montagemateriaal
- Documentatie
Niet inbegrepen
- Transducer
- Gedetailleerde zeekaart
- Radar
- AIS-transceiver
- Stuurautomaat
- NMEA 2000 backbone
